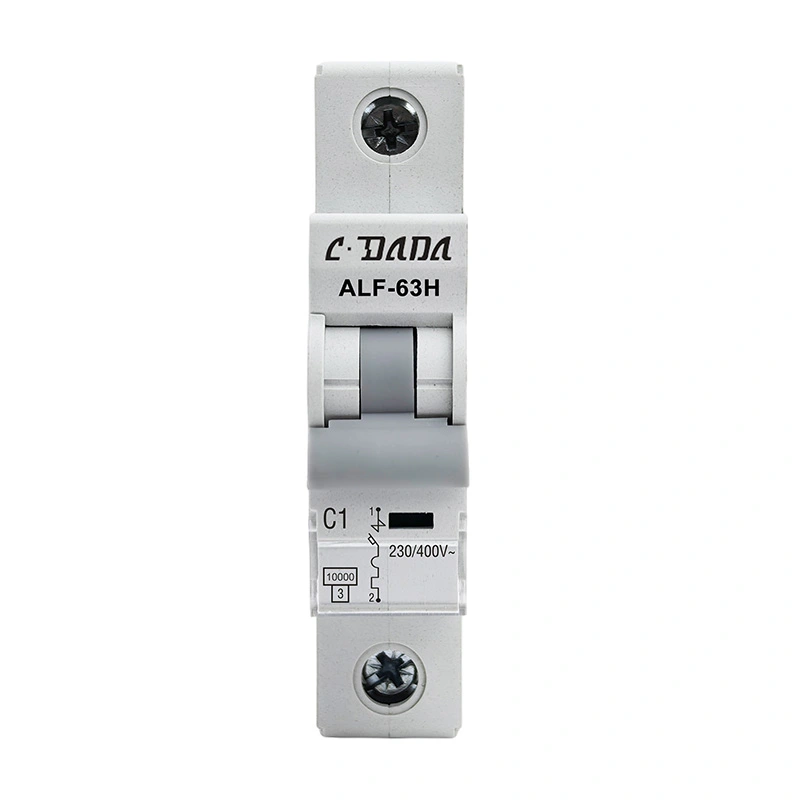

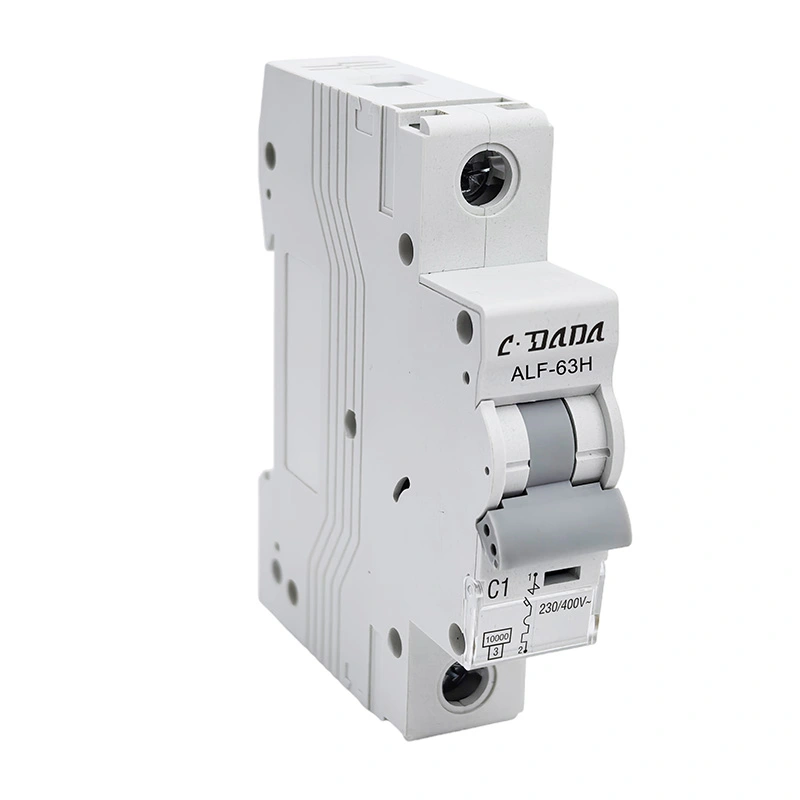

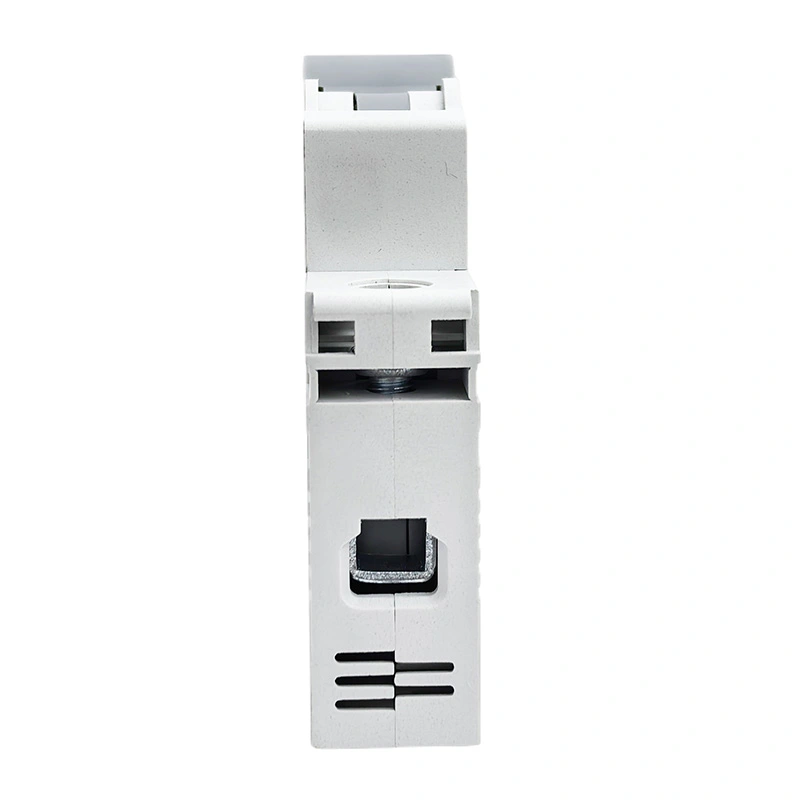

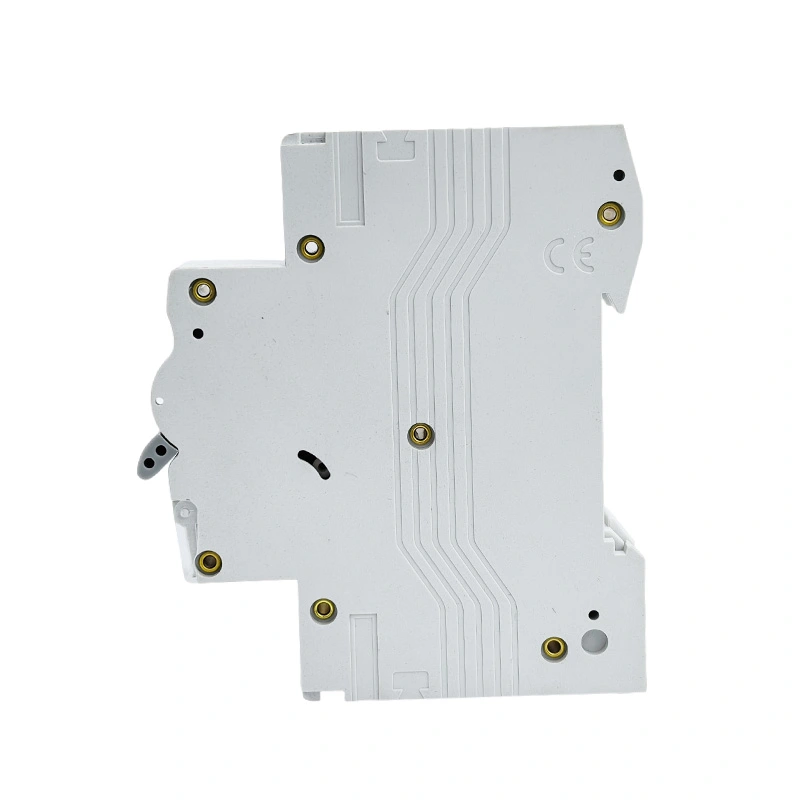

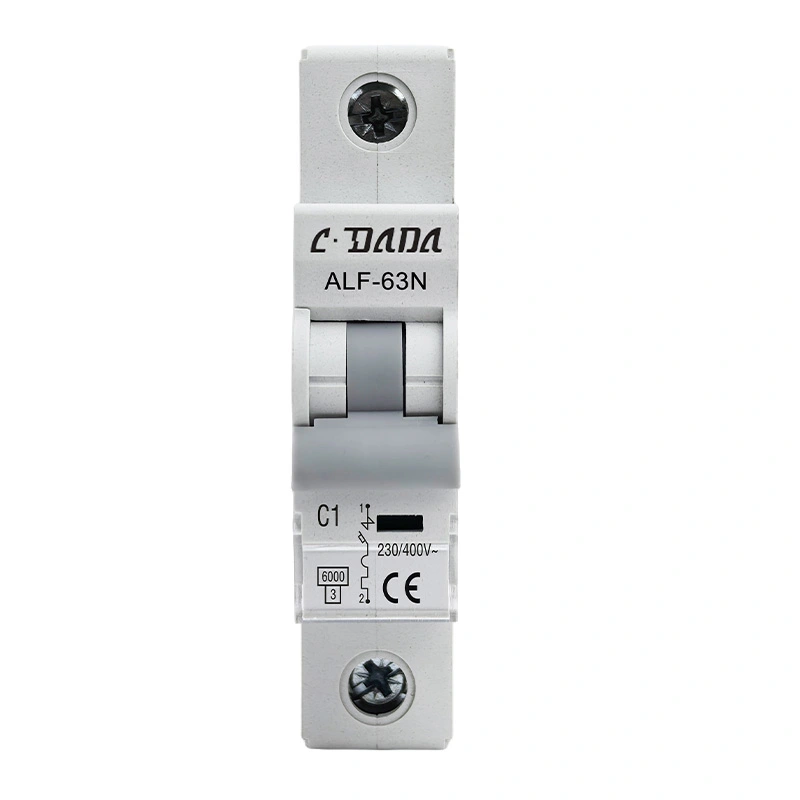

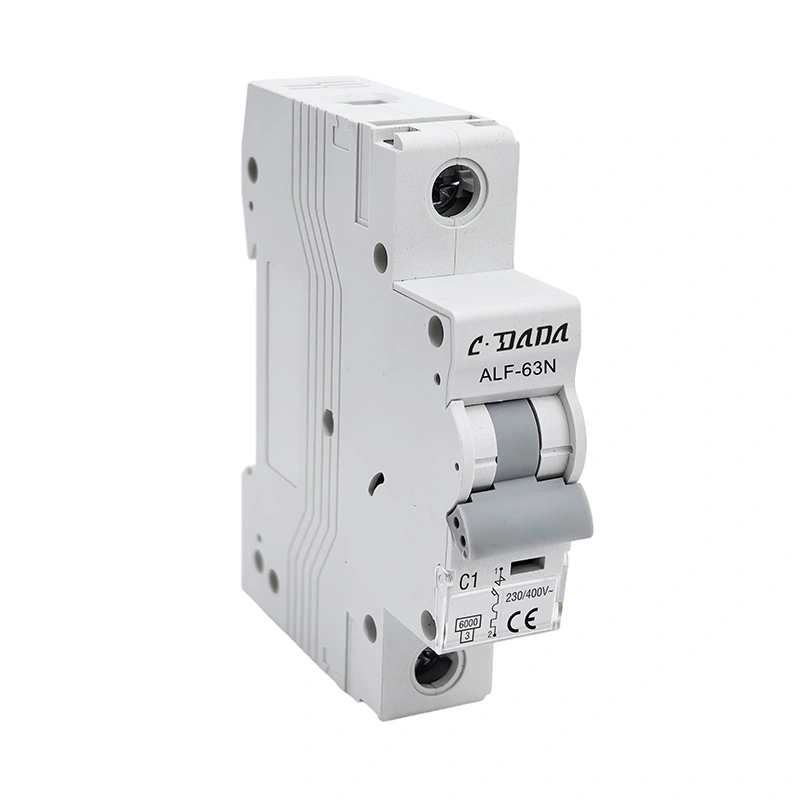

6KA 10kA አነስተኛ የወረዳ የሚላተም

ALF-63N/H ተከታታይ ከፍተኛ ሰበር 6KA 10kA Miniature Circuit Breaker (MCB)፣ ከ IEC60898 መስፈርት ጋር የሚስማማ፣ ኤምሲቢ አስተማማኝ አፈጻጸም፣ ትክክለኛ የመከላከያ ተግባር፣ አጭር የመልቀቂያ ጊዜ እና ከፍተኛ የመሰብሰብ አቅም፣ አነስተኛ መጠን ያለው ባህሪ አለው። በእውቂያዎች ፣ በመቀየሪያ መሳሪያዎች እና በኤሌክትሪክ መሳሪያዎች ውስጥ በብዛት ጥቅም ላይ ይውላል።

CDADA ን ያግኙ እና እንደ አምራችዎ ይምረጡን፣ የኦሪጂናል ዕቃ አምራች/ODM አገልግሎቶችን ልንሰጥ እንችላለን።

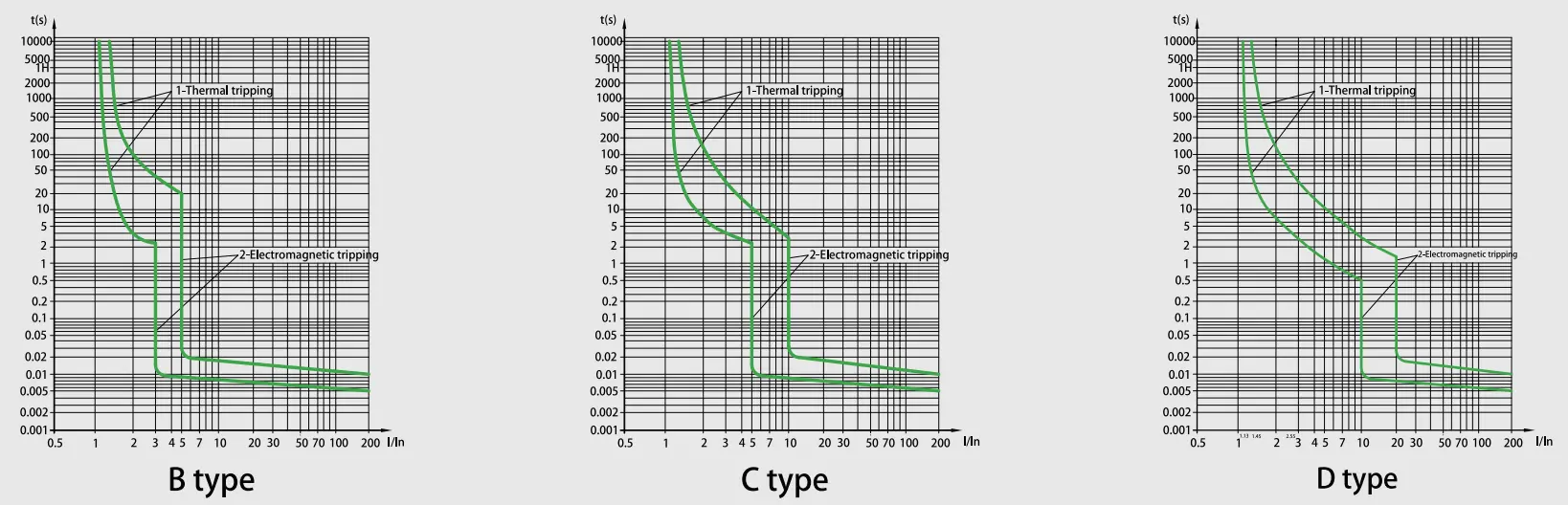

የባህርይ ኩርባ

ቴክኒካዊ መግለጫ

ALF-63N / ሸ ተከታታይ 6KA 10kA አነስተኛ የወረዳ የሚላተም
መደበኛ	EN/IEC60898-1
የመስበር አቅም (kA)	6፣10
ጥበቃ	ከመጠን በላይ መጫን እና አጭር ዙር
ደረጃ የተሰጠው የአሁኑ (A) ውስጥ	1,2,3,4,6,10,13,16,20,25,32,40,50,63
ደረጃ የተሰጠው ቮልቴጅ(V)	1PAC 230/400,240/415
	1P + N፣2P፣3P፣3P+N፣4PAC400/415
ደረጃ የተሰጠው ግፊት መቋቋም ቮልቴጅ Uimp(kV)	4
ደረጃ የተሰጠው የኢንሱሌሽን ቮልቴጅ Ui(V)	500
የኃይል መገደብ cass	3
የአካባቢ ሙቀት (℃)	-25~+40፣ማክስ.95%እርጥበት
የሙቀት አሠራር ገደብ	1.13xln በአንድ ሰዓት ውስጥ ምንም መሰናከል የለም።
	1.45xበአንድ ሰአት ውስጥ ጉዞ ማድረግ
መግነጢሳዊ አሠራር	ለ፡(3-5) xIn፣C፡(5-10) xIn፣D፡(10-20) xIn
ምሰሶዎች ብዛት	1P፣1P+N፣2P፣3P፣3P+N እና 4P
የጉዞ አይነት	የሙቀት / ማግኔቲክ መለቀቅ
የተርሚናል አቅም	16 ሚሜ² ተጣጣፊ ወይም 25 ሚሜ² ግትር እስከ 25A ደረጃዎች
	25 ሚሜ² ተጣጣፊ ወይም 35 ሚሜ² ከ32A እስከ 63A ደረጃዎች
የመከላከያ ዲግሪ	IP20
መጫን	በ 35 ሚሜ ዲአይኤን ባቡር ላይ መጫን
ስፋት	በአንድ ምሰሶ 17.8 ሚሜ

የወረዳ ተላላፊ ልቀት ባህሪ

አይ።	ደረጃ የተሰጠው የተለቀቀው ወቅታዊ (ሀ)	የመጀመሪያ ሁኔታ	የአሁኑን ሞክር	የተወሰነ ጊዜ	ውጤት ለማግኘት	አስተያየቶች
1	1-63	ቀዝቃዛ ሁኔታ	1.13 ውስጥ	t≤1 ሰ	ጉዞ ያልሆነ
2	1-63	በቀድሞው ፈተና ላይ	1.45 ln	ቲ<1ሰ	ጉዞ	ወቅታዊውን ወደተጠቀሰው እሴት በ 5s ውስጥ በቋሚነት በማቀናበር ላይ
3	በ≤32	ቀዝቃዛ ሁኔታ	2.55 ኢንች	1ሰ	ጉዞ
	በ> 32
4	1-63	ቀዝቃዛ ሁኔታ	3 ውስጥ	t≤0.1s	ጉዞ ያልሆነ	ቢ ዓይነት
			5 ውስጥ	ቲ<0.1s	ጉዞ	ቢ ዓይነት
			5 በ 10 ln	t≤0.1s	ጉዞ ያልሆነ	ሐ ዓይነት
			10 ውስጥ	ቲ<0.1s	ጉዞ	ሐ ዓይነት
			20 ln	t≤0.1s	ጉዞ ያልሆነ	D አይነት
				ቲ<0.1s	ጉዞ	D አይነት

ጽናት (ኦፕሬሽንስ)

ምድብ	የአሠራር ዑደቶች	የክወና ድግግሞሽ	ደረጃ የተሰጠው ወቅታዊ
የኤሌክትሪክ ጽናት	4000	240/ሰዓት	1-32
		120/ሰ	40-63
ሜካኒካል ጽናት	10000	240/ሰዓት	1-63

ባህሪያት

★ እጅግ በጣም ከፍተኛ አጭር ዙር የመስበር አቅም

የላቀ የአርኬ መቆጣጠሪያ ቴክኖሎጂ ከኢንዱስትሪ ደረጃዎች ጋር ሲነፃፀር ከፍተኛ የማቋረጥ አቅምን ያሳድጋል፣ ይህም ለኢንዱስትሪ ደረጃ ኤሌክትሪክ ሲስተሞች እጅግ በጣም በተሳሳቱ ሁኔታዎች ውስጥ አስተማማኝ ጥበቃን ያረጋግጣል።

★ ባለሁለት ሞድ የግንኙነት በይነገጽ

የተቀናጀ ዲቃላ ተርሚናል ዲዛይን ሁለቱንም ጥብቅ የአውቶቡስ ባር መትከያ እና ተጣጣፊ የኬብል መቆንጠጫ ይደግፋል፣ይህም ከመሳሪያ ነፃ መላመድን ለተለያዩ የመጫኛ ሁኔታዎች በማንቃት የሽቦ ጊዜን በ40 በመቶ ይቀንሳል።

★ የኢነርጂ-ማጠራቀሚያ ዘዴ ለረጅም ጊዜ መኖር

በበልግ የታገዘ ኦፕሬቲንግ ሲስተም ከ10,000 ሜካኒካል ዑደቶች ጽናት፣ የመልበስ ማካካሻ ቴክኖሎጂን ያሳያል።

★ የላቀ የተቀናጀ ማቀፊያ

ከዝና-retarcant ጋር, ሙቀት-የሚቋቋም, እና ግፊት-ማስረጃ ባህሪያት ጋር የተቀናጁ ቅስት-የሚያጠፋ ክፍሎች ለተያዙ ጥፋት ክስተቶች.

★ ተለዋዋጭ ወቅታዊ-ገደብ ቶፖሎጂ

ኢንተለጀንት በመፍቀድ የኃይል ማፈን ከፍተኛ ጥፋት ሞገድ በ65-80% ይቀንሳል ይህም 30% አጠቃላይ ሥርዓት ወጪ ቅነሳ እምቅ ጋር የታችኛው መሣሪያ ዝርዝር ማመቻቸት ያስችላል.

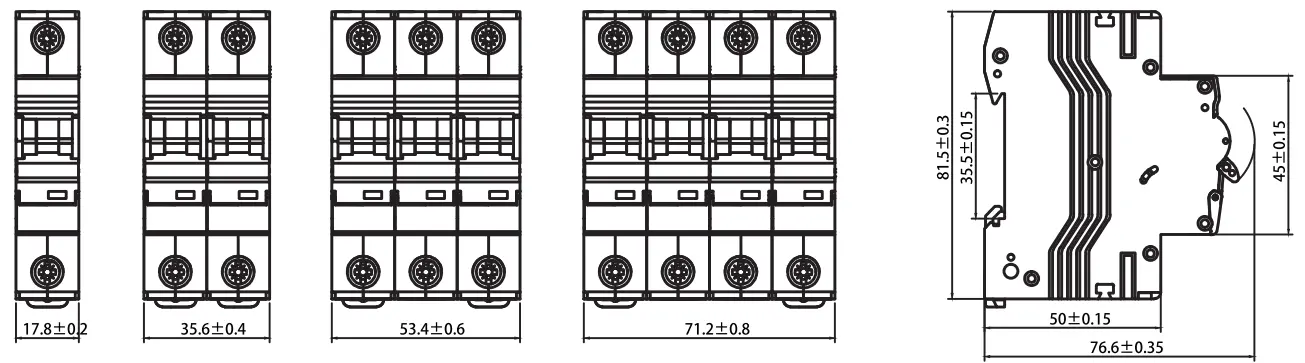

የዝርዝር ልኬቶች

የመተግበሪያ ሁኔታዎች

★ የመኖሪያ ቤት፡ የሸማቾች ክፍሎች እና የማከፋፈያ ሰሌዳዎች ለቤት ደህንነት።

★ የኢንዱስትሪ: የእውቂያዎች, መቀያየርን, እና ከባድ የኤሌክትሪክ ዕቃዎች ጥበቃ.

★ ንግድ፡ የቢሮ ህንፃዎች እና የገበያ ማዕከሎች ከፍተኛ ሰበር አስተማማኝነት የሚያስፈልጋቸው።

የጥራት ቁጥጥር እና መደበኛ ሙከራ

★ እያንዳንዱ CDADA MCB ከ IEC60898-1 ጋር መከበራቸውን ለማረጋገጥ ጥብቅ ምርመራ ያደርጋል፡-

★ Thermal Tripping Test: በ 1.13In (ጉዞ ያልሆነ) እና 1.45In (ጉዞ በ1 ሰዓት ውስጥ) የተረጋገጠ ነው።

★ መግነጢሳዊ ትሪፒንግ ሙከራ፡ ለ B፣ C እና D ባህሪያት ትክክለኛ የመልቀቂያ ሙከራ።

★ ኤሌክትሪካል ኢንዱራንስ፡ ለ 4,000 ኦፕሬሽን ዑደቶች ተፈትኗል።

★ ሜካኒካል ጽናት፡- ለ10,000 ዑደቶች የተረጋገጠ።

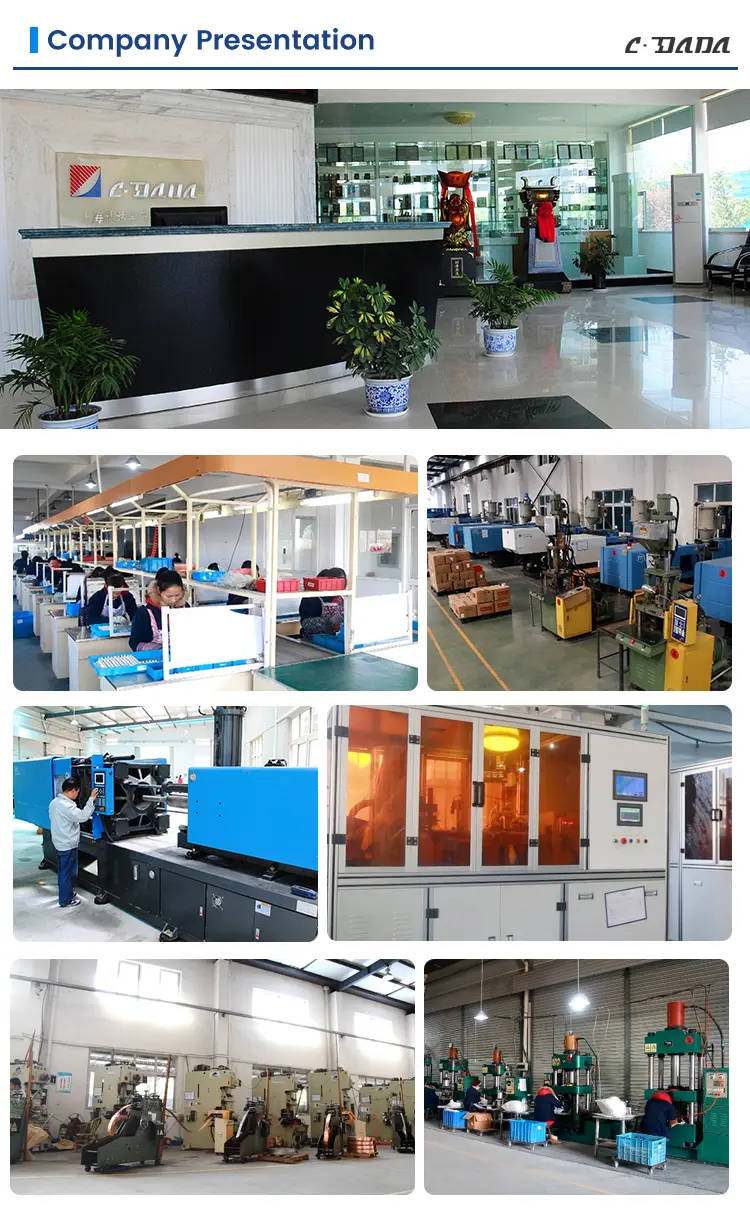

የፋብሪካ ጥንካሬ እና ድጋፍ

የሻንጋይ ዳዳ ኤሌክትሪክ ኩባንያ የላቀ የምርት መስመሮች እና የባለሙያ ምህንድስና ቡድን ያለው መሪ አምራች ነው። እናቀርባለን፡-

★ ለአለምአቀፍ ብራንዶች ብጁ OEM/ODM አገልግሎቶች።

★ ዜሮ ጉድለት ያለበትን አቅርቦት ለማረጋገጥ ዘመናዊ የፍተሻ መሳሪያዎች።

★ አለምአቀፍ የሎጂስቲክስ ድጋፍ፡ ምርቶቹ በፍፁም ሁኔታ ላይ መድረሳቸውን ለማረጋገጥ ለባህር እና ለአየር ማጓጓዣ የተመቻቸ ማሸጊያ።
