የሚበረክት ሻጋታ ኬዝ ሰርክ ሰባሪ ፋብሪካ
ሲዳዳየ Molded Case Circuit Breakers ፕሮፌሽናል አምራች እና አቅራቢ ነው። ይህ የምርት ተከታታዮች ከተመሠረተበት ጊዜ ጀምሮ በ40 ዓመታት ልምድ የተደገፈ ከዋነኛ አቅርቦቶቻችን ውስጥ አንዱን ይመሰርታል። ከበርካታ መመዘኛዎች ጋር በሚያሟሉ አጠቃላይ ሞዴሎች፣ አለምአቀፍ ገዢዎች ሙሉ በሙሉ በመተማመን ምርቶቻችንን መምረጥ ይችላሉ።
የተቀረጸ ኬዝ ሰርክ ሰሪ ምንድን ነው?
A የተቀረጸ ኬዝ ሰርክ ሰሪ (MCCB)የኤሌክትሪክ ማከፋፈያ ስርዓቶችን ከአቅም በላይ ጫናዎች፣ አጭር ዑደቶች እና የመሬት ጥፋቶች ለመጠበቅ የተነደፈ የታመቀ፣ የታሸገ ዝቅተኛ-ቮልቴጅ መከላከያ መሳሪያ ነው። ውስጥ የታሸገቴርሞሴቲንግ የፕላስቲክ መኖሪያ, ኤምሲሲቢዎች እስከ ደረጃ በተሰጣቸው ቮልቴጅ ይሠራሉ690V AC (50/60Hz)ጀምሮ ባሉት ወቅታዊ ደረጃዎችከ 10 ኤ እስከ 2000 ኤበኢንዱስትሪ ፣ በንግድ እና በመሠረተ ልማት አፕሊኬሽኖች ውስጥ እንደ የስራ ፈረስ መከላከያ መሳሪያ ሆኖ ያገለግላል ።
የMCCBs ገላጭ ባህሪ በእነሱ ላይ ነው።የተቀረጸ መያዣ ግንባታ-በቀጥታ ውስጣዊ ክፍሎች እና በውጫዊ ኦፕሬቲንግ በይነገጽ መካከል የ II ክፍል መከላከያ (ድርብ መከላከያ) የሚያቀርብ ከፍተኛ-ጥንካሬ ቴርሞሴቲንግ የፕላስቲክ ማቀፊያ። ይህ ንድፍ የታመቀ ልኬቶችን እና እስከ ከፍተኛ የመስበር አቅሞችን በመጠበቅ የኦፕሬተርን ደህንነት ያረጋግጣል100kA በ 380/415V.
የማይመሳስልየአየር ሰርክ ሰሪዎች (ACBs), MCCBs ባህሪቋሚ, የማይቆዩ ንድፎች(በአብዛኛዎቹ ሁኔታዎች) የታሸጉ የውስጥ ዘዴዎች ፣ መደበኛ የጥገና ተደራሽነት የማይፈለግበት ሁለተኛ ደረጃ ስርጭት ወረዳዎች ወጪ ቆጣቢ ጥበቃን ይሰጣል።
የMCCB የምርት ምድቦች እና ውቅሮች
| ምደባ | ዓይነት | የአሁኑ ክልል | ቁልፍ ባህሪያት |
| የጉዞ ክፍል ቴክኖሎጂ | የሙቀት-መግነጢሳዊ | 10A - 800A | የቢሜታል ጭነት + መግነጢሳዊ አጭር ዙር፣ ቋሚ/የሚስተካከሉ ቅንጅቶች፣ ኢኮኖሚያዊ |
| ኤሌክትሮኒክ LSIG | 100A - 2000A | በማይክሮፕሮሰሰር ላይ የተመሰረተ፣ የሚስተካከሉ ኩርባዎች፣ የመገናኛ ችሎታ ያለው፣ ትክክለኛ ጥበቃ | |
| የመጫኛ ዘዴ | ቋሚ | 10A - 2000A | ቀጥተኛ የአውቶቡስ አሞሌ ግንኙነት፣ ቋሚ ጭነት፣ ዝቅተኛው ወጪ |
| መሰካት | 100A - 1600A | በመሠረት ላይ የተገጠመ አካል፣ ለጥገና ሊወጣ የሚችል፣ የመቀነስ ጊዜ | |
| ሊወጣ የሚችል | 250A - 2000A | የማውጣት ዘዴ፣ ሙሉ የማግለል ችሎታ፣ የደህንነት መዝጊያዎች | |
| ምሰሶ ውቅር | 2-ዋልታ | 10A - 800A | ነጠላ-ደረጃ ስርዓቶች, የዲሲ መተግበሪያዎች |
| 3-ዋልታ | 10A - 2000A | መደበኛ ሶስት-ደረጃ የኢንዱስትሪ መተግበሪያዎች | |
| 4-ዋልታ | 16A - 2000A | ሶስት-ደረጃ ከገለልተኛ ጥበቃ ጋር ፣ የሚስተካከሉ ገለልተኛ ቅንብሮች (50-100%) | |
| አቅምን መስበር | መደበኛ (S1) | 16 kA - 50 kA | አጠቃላይ ስርጭት ፣ ዝቅተኛ የስህተት ደረጃ አውታረ መረቦች |
| ከፍተኛ (H1) | 65kA - 85kA | የኢንዱስትሪ ዋና, የሞተር መቆጣጠሪያ ማዕከላት | |
| እጅግ በጣም ከፍተኛ (H2/H3) | 100kA - 200kA | የኃይል ማመንጫ, ከባድ ኢንዱስትሪ, መሠረተ ልማት | |
| የመራጭነት ምድብ | ምድብ ሀ | ≤400A | ሆን ተብሎ የአጭር ጊዜ መዘግየት፣ ፈጣን ጉዞ የለም። |
| ምድብ ለ | ≥400A | የአጭር ጊዜ መቋቋም (Icw), ከመዘግየቱ ጋር የተመረጠ ቅንጅት |
የክፈፍ መጠን አርክቴክቸር፡
የታመቀ ፍሬም: 10A - 160A (የፓነል ሰሌዳ መጫኛ ፣ DIN ባቡር ተስማሚ)
መካከለኛ ፍሬም: 160A - 630A (የሞተር መከላከያ, የስርጭት ሰሌዳዎች)
ትልቅ ፍሬም: 630A - 1600A (ዋና ስርጭት፣ የአውቶቡስ አሞሌ ስርዓቶች)
Maxi ፍሬም: 1600A - 2000A (መሰረተ ልማት, የኃይል ማመንጫ)
ዋና ተግባራት እና ጥበቃ ችሎታዎች
መሰረታዊ ጥበቃ ተግባራት
| ተግባር | ሜካኒዝም | ቴክኒካዊ መለኪያዎች |
| ከመጠን በላይ መጫን ጥበቃ (ኤል) | የቢሚታልሊክ ስትሪፕ የሙቀት መስፋፋት። | 0.7 - 1.0 × በማቀናበር ላይ፣ የተገላቢጦሽ የጊዜ ጥምዝ፣ 40°ሴ የማጣቀሻ ድባብ |
| አጭር ዙር ቅጽበታዊ (I) | ኤሌክትሮማግኔቲክ ሶሌኖይድ plunger | ቋሚ፡ 5-10 × ውስጥ፣ የሚስተካከለው፡ 2-15 × ውስጥ፣ <20ms ክወና |
| የአጭር-ዙር መዘግየት (ኤስ) | ኤሌክትሮኒክ የጊዜ ዑደት | 0.1s - 0.5s መዘግየት፣2-10 ×በማዋቀር፣የተመረጠ ማስተባበር |
| የመሬት ስህተት (ጂ) | የቬክተር ድምር ወቅታዊ ዳሰሳ | ከ20-100% የ In፣ 0.1s-1.0s መዘግየት፣ ኮር-ሚዛን ወይም ቀሪ ዘዴ |
| የአሁኑ ገደብ | ከፍተኛ-ፍጥነት የማባረር ግንኙነት ስርዓት | <10 ሚሴ የመክፈቻ ጊዜ (≤630A)፣ <15ms (≤1600A)፣ በመፍቀድ የኃይል ቅነሳ |
| የአነስተኛ ቮልቴጅ ልቀት | የቮልቴጅ ዳሳሽ ጥቅል | 35-70% ያልተቋረጠ፣ 0.1s-3s የሚስተካከለው መዘግየት |
የላቀ የኤሌክትሮኒክስ ጉዞ ክፍል ባህሪዎች
ዘመናዊ ማይክሮፕሮሰሰር-ተኮር ልቀቶች የሚከተሉትን ያቀርባሉ-
እውነተኛ RMS ዳሰሳየተዛቡ ሞገዶች ትክክለኛ መለኪያ
ዞን መራጭ መጠላለፍ (ZSI): የአውቶቡስ ማሰሪያ እና ገቢ መሣሪያ ማስተባበር
የግንኙነት ፕሮቶኮሎችModbus, Profibus, ኢተርኔት/IP, BACnet ውህደት
የኃይል ጥራት ክትትልየቮልቴጅ, የአሁን, የኃይል ሁኔታ, ሃርሞኒክስ, የኃይል መለኪያ
ትንበያ ጥገና: የእውቂያ ልብስ ማሳያ, የክወና ቆጣሪ, የሙቀት ክትትል
የመተግበሪያ አካባቢ እና የአጠቃቀም ጉዳዮች
| የኢንዱስትሪ ዘርፍ | የተወሰነ መተግበሪያ | የተለመዱ ዝርዝሮች |
| የንግድ ሕንፃዎች | ዋና ማከፋፈያ ሰሌዳዎች, የፓነል ሰሌዳዎች, የተከራይ መለኪያ | 125A-800A፣ thermal-magnetic፣ plug-in፣ 25-65kA Icu |
| የውሂብ ማዕከሎች | የዩፒኤስ ስርጭት፣ የፒዲዩ ጥበቃ፣ የአውቶቡስ ባር መታ መታጠፊያዎች | 250A-1600A፣ ኤሌክትሮኒክስ LSIG፣ 100kA+ Icu፣ ግንኙነት የነቃ |
| የማምረት ተክሎች | የሞተር መቆጣጠሪያ ማዕከሎች, የማሽን መሳሪያዎች, የመገጣጠሚያ መሳሪያዎች | 63A-630A, የሞተር መከላከያ ኩርባዎች, የአሁኑ ገደብ, 65kA Icu |
| ዘይት እና ጋዝ | ቁፋሮዎች ፣ ማጣሪያዎች ፣ የባህር ዳርቻ መድረኮች | 400A-1600A፣ ትሮፒካል (T2)፣ ዝገትን የሚቋቋም፣ 85kA Icu |
| ታዳሽ ኃይል | የፀሐይ አጣማሪ ሳጥኖች፣ የንፋስ ተርባይን መቀየሪያ፣ የባትሪ ማከማቻ | 250A-1250A፣ 1000V DC የሚችል፣ የተራዘመ የሙቀት መጠን (-25°C እስከ +70°C) |
| መሠረተ ልማት | የሜትሮ መጎተቻ ኃይል፣ የአየር ማረፊያ ሻንጣ ሥርዓቶች፣ የውሃ አያያዝ | 800A-2000A፣ ሊወጣ የሚችል፣ ከፍተኛ ሜካኒካዊ ጽናት (10,000+ ዑደቶች) |
| የጤና እንክብካቤ | የሆስፒታል ዋና ስርጭት, የሕክምና ምስል መሳሪያዎች, የአደጋ ጊዜ ኃይል | 400A-1600A፣ 4-pole ከገለልተኛ ጥበቃ፣ ባለሁለት ምንጭ ማስተላለፍ ተኳኋኝነት |
የማምረት ሂደት እና የምርት የስራ ሂደት
ትክክለኛነት የማምረት ቅደም ተከተል
ጥሬ እቃ IQC → ቴርሞስቲንግ ፕላስቲክ መቅረጽ → የእውቂያ ስርዓት ማምረቻ → አርክ ቹት መገጣጠሚያ → ሜካኒዝም ውህደት → የጉዞ ክፍል መጫኛ → የመጀመሪያ ደረጃ ስብሰባ → ልኬት እና ሙከራ → የመጨረሻ QC → ማሸግ
ወሳኝ የማምረት ደረጃዎች
| ደረጃ | የሂደቱ ዝርዝሮች | የጥራት ቁጥጥር ነጥቦች |
| ቴርሞሜትሪ የፕላስቲክ መቅረጽ | ቢኤምሲ (የጅምላ የሚቀርጸው ውህድ) መርፌ መቅረጽ በ150-180°ሴ፣ 1500-3000 ባር ግፊት፣ 60-120 ዎቹ የፈውስ ጊዜ | ልኬት መቻቻል ± 0.1 ሚሜ ፣ የገጽታ አጨራረስ ራ 1.6 ፣ የመከታተያ መረጃ ጠቋሚ> 600V ፣ UL 94 V-0 ተቀጣጣይ |
| የእውቂያ ስርዓት ፋብሪካ | በብር-የተለጠፉ የመዳብ እውቂያዎች (AgNi 90/10 ወይም AgCdO)፣ CNC-machined contact ክንዶች፣ በናይትሮጅን ከባቢ አየር ውስጥ ማበጠር | የብር ውፍረት 8-12μm (XRF የተረጋገጠ)፣ የእውቂያ መቋቋም <100μΩ፣ ጠንካራነት HV 100-150 |
| አርክ Chute ግንባታ | የብረት መከፋፈያ ሰሌዳዎች (ፌሮማግኔቲክ)፣ የሴራሚክ ቅስት ፍርግርግ፣ ዲዮኒዚንግ ክፍሎች፣ የተመቻቸ ቅስት ሯጭ ጂኦሜትሪ | መግነጢሳዊ ፍሰት ጥግግት ማረጋገጫ፣ የዳይኤሌክትሪክ ጥንካሬ 2.5kV፣ የመጠን ወጥነት ± 0.05ሚሜ |
| የአሠራር ሜካኒዝም ስብሰባ | የስፕሪንግ ብረት ባትሪ መሙላት ስርዓቶች፣ ፈጣን ሰሪ/ፈጣን እረፍት ስልቶች፣ ከጉዞ ነጻ የሆነ መሻር፣ የሃይል ማከማቻ ምንጮች | የቶርክ ወጥነት ± 5% ፣ ሜካኒካል ጽናት 10,000 ዑደቶች ፣ የጉዞ ኃይል 5-15N |
| የጉዞ ክፍል ውህደት | Thermal bimetal calibration (ኢንኮኔል/መዳብ)፣ መግነጢሳዊ ኮይል ጠመዝማዛ፣ ኤሌክትሮኒክ ፒሲቢ ስብሰባ፣ የጽኑ ፕሮግራሚንግ | የጊዜ-የአሁኑ ጥምዝ ማረጋገጫ፣ ± 10% የአሁኑ ትክክለኛነት፣ ± 20% የጊዜ ትክክለኛነት በ 2× ኢን |
| የመጨረሻ ስብሰባ | ሞዱል ግንባታ, ተርሚናል torque ምልክት, የማስተካከያ ሽፋኖች መታተም, እጀታ ዘዴ ውህደት | ዲኤሌክትሪክ 3 ኪሎ ቮልት/1ደቂቃ፣የመከላከያ መቋቋም>100MΩ፣የእውቂያ አሰላለፍ ማረጋገጫ |
የመጀመሪያ ደረጃ ጥሬ እቃዎች እና የአካላት ዝርዝሮች
| አካል | የቁሳቁስ ዝርዝር | የአቅራቢዎች ደረጃዎች | ቁልፍ ባህሪያት |
| የተቀረጸ መያዣ መኖሪያ ቤት | BMC (የጅምላ የሚቀርጸው ውህድ) ዲኤምሲ-2 ወይም ኤስኤምሲ በፋይበርግላስ የተጠናከረ ፖሊስተር | IEC 60664-1፣ UL 94 V-0 | የክትትል ኢንዴክስ>600V፣የሙቀት መቋቋም 180°C፣የኤሌክትሪክ ጥንካሬ>15kV/ሚሜ |
| ዋና እውቂያዎች | ኤሌክትሮሊቲክ መዳብ (Cu-ETP) C11000 + ሲልቨር-ኒኬል ንጣፍ (አግኒ 90/10) | ASTM B152፣ IEC 60368 | ምግባር ≥100% IACS፣ አርክ መሸርሸር መቋቋም፣ ኦክሳይድ መረጋጋት |
| Arcing እውቂያዎች | ሲልቨር-ቱንግስተን ካርቦራይድ (AgWC 70/30) ወይም Copper-tungsten (CuW 80/20) | ASTM B702 | ከፍተኛ የአርክ መሸርሸር መቋቋም፣ ዝቅተኛ የመገጣጠም ዝንባሌ፣ የእውቂያ መቋቋም <200μΩ |
| ምንጮችን ያነጋግሩ | የቤሪሊየም መዳብ (CuBe2 C17200) ወይም አይዝጌ ብረት 301 | ASTM B196፣ ASTM A240 | የድካም ህይወት>20,000 ዑደቶች፣ የማይለዋወጥ የግፊት ግፊት 8-12N/mm² |
| አርክ Splitter ሳህኖች | ቀዝቃዛ-ጥቅል ብረት SPCC-SD ከሴራሚክ ሽፋን ጋር | JIS G 3141 | መግነጢሳዊ መተላለፊያ> 2000, ሙቀት መቋቋም>1000 ° ሴ, ቅስት quenching ውጤታማነት |
| ኦፕሬቲንግ ምንጮች | ዘይት-ሙቀት ያለው የካርቦን ብረት SWOSC-V ወይም 17-7PH አይዝጌ ብረት | JIS G 3560 | የመለጠጥ ጥንካሬ 1800-2000MPa, የመዝናናት መቋቋም <5% በ 20 ዓመታት |
| ቢሜታልሊክ ኤለመንቶች | ኢንኮኔል/መዳብ ድብልቅ (ASTM TM2) ወይም የሚያልፍ ብረት/ናስ | ASTM B388 | የመቀየሪያ መጠን 0.15-0.25ሚሜ/°ሴ፣ መረጋጋት ± 3% ከ20 ዓመታት በላይ |
| ኤሌክትሮኒክ አካላት | የኢንደስትሪ ደረጃ PCBs፣ Hall-effect sensors፣ ARM Cortex ፕሮሰሰሮች | IEC 60721-3-3፣ IEC 61000 | የስራ ሙቀት -25°C እስከ +70°C፣ EMC የበሽታ መከላከያ ደረጃ 3 |
| ተርሚናሎች | T2 መዳብ (C11000) በቆርቆሮ ወይም በኒኬል ንጣፍ | ASTM B187 | የአሁኑ ጥግግት 1.2-1.5 A/mm²፣ ጉልበት 15-50Nm |
የደረጃዎች ተገዢነት እና የሙከራ ፕሮቶኮሎች
ዓለም አቀፍ ደረጃዎች ማዕቀፍ
| መደበኛ | ወሰን | የሚመለከታቸው ደረጃዎች |
| IEC 60947-2 | ዝቅተኛ-ቮልቴጅ መቀየሪያ - የወረዳ-ተላላፊዎች | ለኤምሲቢቢ ዲዛይን፣ አፈጻጸም፣ ሙከራ ዓለም አቀፍ መነሻ |
| EN 60947-2 | የአውሮፓ የተጣጣመ ስሪት | የ CE ምልክት ማድረጊያ ፣ የአውሮፓ ህብረት ገበያን ማክበር |
| ጂቢ/ቲ 14048.2 | የቻይና ብሄራዊ ደረጃ አቻ | የ CCC ማረጋገጫ, የቻይና ገበያ |
የግዴታ ዓይነት ሙከራዎች (IEC 60947-2)
| የሙከራ ምድብ | ልዩ ፈተና | ተቀባይነት መስፈርቶች |
| Dielectric አፈጻጸም | የኃይል-ድግግሞሽ መቋቋም (2kV-3kV/1ደቂቃ) | ምንም ብልሽት የለም፣ ምንም ብልጭታ የለም፣ የሚፈስ ወቅታዊ <2mA |
| ግፊት መቋቋም ቮልቴጅ (8kV 1.2/50μs) | የሚረብሽ ፈሳሽ የለም። | |
| የሙቀት መጨመር | ደረጃ በተሰጠው ቀጣይነት ያለው ወቅታዊ | ተርሚናሎች ≤80 ኪ (በብር የተለበጠ)፣ ≤65 ኪ (ባዶ መዳብ)፣ መያዣ ≤40 ኪ. |
| የአጭር ጊዜ መሰባበር | የመጨረሻው መሰባበር አቅም (Icu) - 3 ክወናዎች | በተሳካ ሁኔታ መቋረጥ, ምንም ዘላቂ ጉዳት, ዳይኤሌክትሪክ ማግኛ |
| የአገልግሎት መስበር አቅም (Ics = 50-100% Icu) | 3 ክዋኔዎች፣ ቀጣይነት ያለው አገልግሎት፣ የእውቂያ ልብስ <50% | |
| የአጭር ጊዜ መቋቋም | Icw ለ 0.5s ወይም 1s (ምድብ B ብቻ) | ምንም የተዛባ ለውጥ የለም፣ የእውቂያ ብየዳ ወይም የኢንሱሌሽን ጉዳት |
| ሜካኒካል ጽናት | የማይጫኑ ስራዎች (በተለይ 8,000-20,000 ዑደቶች) | <5% የመለኪያ ተንሸራታች፣ ምንም ሜካኒካል ውድቀት የለም፣የማሽከርከር ወጥነት |
| የኤሌክትሪክ ጽናት | የስራ ክንዋኔዎች ደረጃ በተሰጣቸው የአሁኑ (በተለይ ከ1,000-6,000 ዑደቶች) | የእውቂያ ልብስ <50%፣ የጉዞ ባህሪያት ተጠብቀዋል። |
| የጉዞ ክፍል ማረጋገጫ | ከመጠን በላይ የመጫን ልቀት በ1.05×In (ጉዞ የለም)፣ 1.3× ውስጥ (ጉዞ <2ሰ) | የተለመደው የመሰናከል ጊዜን ማክበር |
| አጭር-የወረዳ ልቀት በ 5× In፣ 10× In | ፈጣን ክወና <0.1s | |
| የአሁኑ ገደብ | በኃይል (I²t) ማረጋገጫ | ከፍተኛ የአሁኑ ገደብ፣ የኃይል ቅነሳ እና ከሚጠበቀው ጋር |
የፋብሪካ ጥራት ቁጥጥር እና የፍተሻ ደረጃዎች
ገቢ ቁሳቁስ QC (IQC)
| ቁሳቁስ | የፍተሻ ዕቃዎች | የናሙና እቅድ | መሳሪያዎች |
| ቢኤምሲ የፕላስቲክ ድብልቅ | የመስታወት ፋይበር ይዘት, viscosity, የመፈወስ ባህሪያት | በቡድን ፣ የ COA ማረጋገጫ | Rheometer, DSC analyzer |
| የመዳብ እውቂያዎች | ኬሚካዊ ንፅህና (≥99.9%) ፣ conductivity ፣ ጥንካሬ | AQL 0.65, ISO 2859 | Spectrometer, conductivity ሜትር |
| የብር ንጣፍ | ውፍረት 8-12μm (XRF)፣ adhesion (የቴፕ ሙከራ)፣ ፖሮሲየም | 100% ምስላዊ ፣ 5% XRF ቼክ | የኤክስሬይ ፍሎረሰንስ፣ ሜታልሪጂካል ማይክሮስኮፕ |
| የቢሚታልቲክ ጭረቶች | የተዛባ ፍጥነት, መረጋጋት, መቋቋም | በቡድን ፣ የናሙና ሙከራ | የሙቀት ምድጃ, የመቋቋም ድልድይ |
| የአረብ ብረት ክፍሎች | ጠንካራነት HRC 38-45፣ የመጠን መቻቻል | AQL 1.0 | የሮክዌል ጠንካራነት ሞካሪ፣ ሲኤምኤም |
| ኤሌክትሮኒክ አካላት | የተግባር ሙከራ፣ የመለኪያ ማረጋገጫ፣ የመሸጥ አቅም | 100% AOI፣ 5% ተግባራዊ | LCR ሜትር, oscilloscope, የኤክስሬይ ምርመራ |
በሂደት ላይ ያለ የጥራት ቁጥጥር (IPQC)
| መሣፈሪያ | የመቆጣጠሪያ መለኪያዎች | ድግግሞሽ | ዘዴ |
| መርፌ መቅረጽ | የሙቀት መጠን 150-180 ° ሴ, ግፊት 1500-3000 ባር, የፈውስ ጊዜ | እያንዳንዱ ዑደት | SCADA ክትትል፣ የ SPC ገበታዎች |
| የእውቂያ ስብሰባ | የግንኙነት ክፍተት, ግፊት, አሰላለፍ, የብር ውፍረት | በየ 100 ክፍሎች | የግዳጅ መለኪያ፣ የጨረር ማነፃፀሪያ፣ XRF |
| አርክ ሹት ስብሰባ | Splitter የሰሌዳ ክፍተት, መግነጢሳዊ የወረዳ ሙሉነት | በየ 50 አሃዶች | ሂድ/አትሂድ መለኪያዎች፣ የፍሰት ጥግግት ሜትር |
| ሜካኒዝም ማስተካከል | የስፕሪንግ ክፍያ ሃይል፣ ከጉዞ ነጻ የሆነ ተግባር፣ ቀያይር ስራ | እያንዳንዱ ክፍል | አውቶማቲክ የሙከራ አግዳሚ ወንበር፣ የግዳጅ ማፈናቀል ኩርባዎች |
| የጉዞ ክፍል ሙከራ | የጊዜ-የአሁኑ ጥምዝ ማረጋገጫ፣ የድባብ ማካካሻ | 100% | የመጀመሪያ ደረጃ መርፌ ሙከራ ስብስብ (500A-10,000A) ፣ የውሂብ ምዝግብ ማስታወሻ |
በሂደት ላይ ያለ የጥራት ቁጥጥር (IPQC)
| የሙከራ ንጥል | መደበኛ | የናሙና መጠን |
| Dielectric ቮልቴጅ መቋቋም | 2.5kV AC/1ደቂቃ (≤690V ደረጃ የተሰጠው) | 100% |
| የኢንሱሌሽን መቋቋም | >100MΩ @ 500V ዲሲ | 100% |
| የእውቂያ መቋቋም | <100μΩ በአንድ ምሰሶ ደረጃ በተሰጠ ደረጃ | 100% |
| የጊዜ ባህሪያት | የመዝጊያ/የጉዞ ጊዜ፣ሜካኒካል ጽናት 5 ዑደቶች | 100% |
| የጉዞ ጥምዝ ማረጋገጫ | 1.05× ውስጥ (ጉዞ የለም)፣ 1.3× ውስጥ ወይም 2.5× ውስጥ (ጉዞ) | 100% |
| የእይታ እና የልኬት ፍተሻ | ወሳኝ በሆኑ ልኬቶች ላይ ዜሮ ጉድለቶች (የአይፒ ደረጃ ፣ ምልክት ማድረጊያ) | 100% |
የማምረት መሠረተ ልማት እና የማምረት አቅም
የላቀ የማምረቻ መሳሪያዎች
| የመሳሪያ ምድብ | የማሽን ዝርዝር መግለጫ | ተግባር | አቅም |
| Thermosetting መርፌ የሚቀርጸው | 300-ቶን BMC መርፌ ማተሚያ (ቡህለር/ኢንጀል) | MCCB መያዣ, ሽፋን, አርክ chute የመኖሪያ ቤት ማምረት | 2,000 ጉዳዮች / ቀን |
| CNC የማሽን ማዕከል | ባለ 5-ዘንግ ቋሚ የማሽን ማዕከል (ማዛክ/ዲኤምጂ ሞሪ) | ትክክለኛ የግንኙነት ማሽን ፣ ውስብስብ ጂኦሜትሪ | 8,000 የእውቂያ ስብስቦች በወር |
| ማህተም ማድረግ እና መቅረጽ | 100 ቶን ተራማጅ ዳይ ፕሬስ | የመዳብ አውቶብስ ባር በመፍጠር ፣ የፀደይ ምርትን ያነጋግሩ | 15,000 ክፍሎች / ቀን |
| የገጽታ ሕክምና | አውቶማቲክ የብር ንጣፍ መስመር | የእውቂያ plating ውፍረት መቆጣጠሪያ 8-12μm | በቀን 3,000 ኪ.ግ |
| ስብሰባ | የጉልበት መገጣጠሚያ ሴሎች | የሜካኒዝም ስብሰባ, ወጥነት ወሳኝ ስራዎች | በአንድ መስመር 1,000 አሃዶች/ቀን |
| የሙከራ መሳሪያዎች | የመጀመሪያ ደረጃ መርፌ ሙከራ 10,000A አቅም አዘጋጅቷል። | ከፍተኛ-የአሁኑ የጉዞ ማረጋገጫ፣ ጥምዝ ቀረጻ | 300 ክፍሎች / ቀን |
| የሜካኒካል የጽናት ሙከራ አግዳሚ ወንበር (20,000 ዑደቶች በራስ ሰር) | የህይወት ሙከራ፣ የመልበስ ክትትል | 100 ክፍሎች በአንድ ጊዜ | |
| የEMC ሙከራ ክፍል (3ሜ/10ሜ፣ ቴሴቅ/ቁልፍ እይታ) | የኤሌክትሮማግኔቲክ ተኳኋኝነት ማረጋገጫ | 50 ክፍሎች / ቀን |
የምርት አቅም እና የመሪ ጊዜዎች
| የምርት ምድብ | ወርሃዊ አቅም | መደበኛ የመሪ ጊዜ | አስቸኳይ የማዘዝ ችሎታ |
| የታመቀ MCCB (10A-160A) | 50,000 ክፍሎች | ከ4-5 ሳምንታት | 3 ቀናት (የአክሲዮን ክፍሎች) |
| መካከለኛ MCCB (160A-630A) | 20,000 ክፍሎች | ከ4-5 ሳምንታት | 5 ቀናት |
| ትልቅ MCCB (630A-1600A) | 8,000 ክፍሎች | ከ4-5 ሳምንታት | 7 ቀናት |
| Maxi MCCB (1600A-2000A) | 2,000 ክፍሎች | 4-6 ሳምንታት | 10 ቀናት |
| የኤሌክትሮኒክ የጉዞ ክፍሎች | 15,000 ክፍሎች | ከ4-5 ሳምንታት | 3 ቀናት |
የምህንድስና እና የቴክኒክ ቡድን መዋቅር
| መምሪያ | ሰዎች | ባለሙያ | ኃላፊነቶች |
| R&D ምህንድስና | 5 መሐንዲሶች | የኃይል ስርዓቶች, ኤሌክትሮማግኔቲክ ዲዛይን, የተከተተ ሶፍትዌር, የቁሳቁስ ሳይንስ | አዲስ የምርት ልማት፣ ማበጀት፣ የፈጠራ ባለቤትነት ፖርትፎሊዮ (50+ የፈጠራ ባለቤትነት) |
| የሂደት ምህንድስና | 20 መሐንዲሶች | ቴርሞሴቲንግ መቅረጽ፣ ትክክለኛነት ማሽነሪ፣ አውቶሜሽን፣ ዘንበል ማምረት | የምርት መስመር ማመቻቸት፣ የኤስኦፒ ሰነድ፣ የምርት ማሻሻያ (>98%) |
| ሙከራ እና ማረጋገጫ | 15 መሐንዲሶች | ከፍተኛ-ኃይል ሙከራ, የአካባቢ ማስመሰል, አስተማማኝነት ምህንድስና, EMC | የፈተና ማስተባበርን ይተይቡ፣ የውድቀት ትንተና፣ የምስክር ወረቀት አስተዳደር (IEC፣ UL፣ CCC) |
| የመተግበሪያ ምህንድስና | 12 መሐንዲሶች | የኃይል ስርዓት ጥበቃ, የመራጭ ቅንጅት, ሞተር መጀመር, የመስክ ስራ | የደንበኛ ቴክኒካል ድጋፍ, የመርሃግብር ንድፍ, የጣቢያ ስራ |
| የጥራት ማረጋገጫ | 25 ቴክኒሻኖች | ISO 9001፣ ISO 14001፣ IATF 16949፣ የስታቲስቲክስ ሂደት ቁጥጥር (ኤስፒሲ) | የአቅራቢ ኦዲት፣ የሂደት ኦዲት፣ የማስተካከያ እርምጃ አስተዳደር፣ የሜትሮሎጂ ቤተ ሙከራ |
የእውቅና ማረጋገጫዎች እና ተገዢነት ሰነዶች
| ማረጋገጫ | ሰጪ አካል | ወሰን | ትክክለኛነት |
| ISO 9001፡2015 | TÜV SÜD / SGS / ቢሮ Veritas | የጥራት አስተዳደር ስርዓት | ዓመታዊ ክትትል |
| IEC 60947-2 ዓይነት ሙከራ | KEMA/DEKRA፣ ኢንተርቴክ | የምርት ደህንነት እና አፈጻጸም | በእያንዳንዱ የምርት ተከታታይ |
| ሲሲሲ (ቻይና) | CQC (የቻይና የጥራት ማረጋገጫ ማዕከል) | የቻይና የግዴታ የምስክር ወረቀት | የ 5-አመት ትክክለኛነት |
| የ CE ምልክት ማድረግ | የማሳወቂያ አካል ኢንተርቴክ | የአውሮፓ ህብረት የገበያ መዳረሻ | በንድፍ ላይ የተመሰረተ |
የኛ MCCB ማኑፋክቸሪንግ ለምን ይለያል
የእኛ የምርት ተቋም ይወክላልየ 40 ዓመታት ልዩ ሙያከአለም አቀፍ ደረጃዎች የሚበልጡ ምርቶችን በማምረት በተቀረጸ ኬዝ ሰርክ ሰሪ ማምረቻ ውስጥ፡-
አቀባዊ ውህደትየቤት ውስጥ ቢኤምሲ ውህደት ፣ ትክክለኛ የግንኙነት ንጣፍ እና የኤሌክትሮኒካዊ የጉዞ ክፍል ማምረት የተሟላ የጥራት ቁጥጥር እና ወጪ ማመቻቸትን ያረጋግጣሉ
የላቀ የመቅረጽ ቴክኖሎጂ: 300 ቶን ቴርሞሴቲንግ መርፌ ማተሚያዎች በራስ-ሰር የቁሳቁስ አያያዝ እና የእውነተኛ ጊዜ ሂደት ክትትል (SCADA ውህደት)
መሠረተ ልማትን መሞከር200kA የአጭር ጊዜ ማረጋገጫ እና ሙሉ የአካባቢ ማስመሰል በሚችሉ ከፍተኛ ሃይል ላቦራቶሪዎች $3M+ ኢንቨስት አድርጓል።
ዓለም አቀፍ የምስክር ወረቀት ስትራቴጂያለ ተደጋጋሚ ሙከራ በ100+ አገሮች ውስጥ እንከን የለሽ የገበያ መግቢያን የሚያስችል ባለብዙ ደረጃ ተገዢነት
የማበጀት ችሎታ፡ ከልዩ ሞቃታማ ሽፋን እስከ የባለቤትነት ግንኙነት ፕሮቶኮሎች እና ልዩ የመጫኛ አወቃቀሮች፣ እኛ ለእርስዎ ዝርዝር መሐንዲስ እንሰራለን
ለቴክኒካል ዝርዝር መግለጫዎች፣ ለተመረጡ የማስተባበር ጥናቶች፣ የሞተር መከላከያ ኩርባዎች ወይም የፋብሪካ ኦዲት መርሐግብር፣ የእኛ የምህንድስና ቡድን የእርስዎን የኃይል ማከፋፈያ አርክቴክቸር ሁለቱንም የጥበቃ መስፈርቶች እና የአሠራር ቀጣይነት ግቦችን የሚያሟላ መሆኑን ለማረጋገጥ ቀጥተኛ ምክክር ይሰጣል።
- View as
ቋሚ አይነት የሚቀረጽ ኬዝ ሰርክ ሰሪ
ምንጭ ከፍተኛ ጥራት ያለው እና የላቀ ቋሚ አይነት የሚቀረጽ ኬዝ ሰርክ ሰሪ (MCCB) ከሻንጋይ ዳዳ ኤሌትሪክ - የተረጋገጠ (CE, CB, ASTA), የሙቀት-ማግኔቲክ ጥበቃ, 12.5A-1600A. ለኢንዱስትሪ እና ለንግድ ፓነሎች ተስማሚ። ቀላል DIN-ባቡር ወይም የፓነል ተራራ. የኦሪጂናል ዕቃ አምራች እና የጅምላ ትዕዛዞች እንኳን ደህና መጡ፣ CDADA እንደ አቅራቢዎ በድፍረት ይምረጡ።

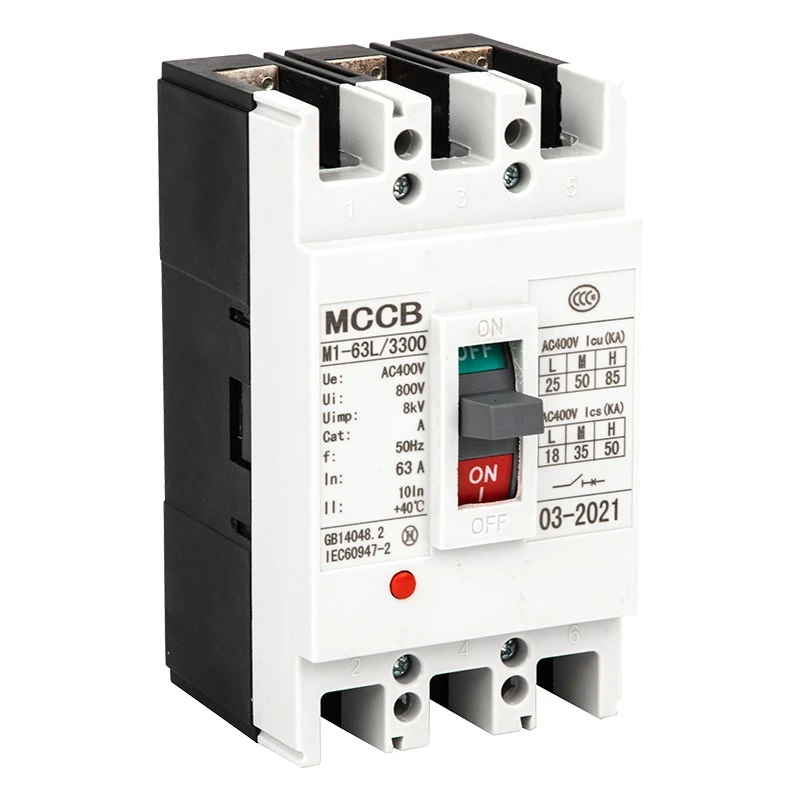

CM1 የሚቀረጽ ኬዝ ሰርክ ሰሪ
ይህ CDADA CM1 Molded Case Circuit Breaker (MCCB) የተገነባው ለጅምላ ግዥ ሲሆን በIEC60947-2 ማረጋገጫ እና ለኢንዱስትሪ ሃይል ስርዓቶች የተረጋጋ አፈጻጸም ያለው ነው። CM1 MCCB ከፍተኛ ጥንካሬ ያለው መዋቅር እና አስተማማኝ የመሰናከል ዘዴን ይጠቀማል፣ ለመጫን እና ለመጠገን ቀላል። በኃይል ማከፋፈያ እና በከባድ የኢንዱስትሪ አፕሊኬሽኖች ውስጥ ረጅም የአገልግሎት ዘመንን የሚያረጋግጥ የማሰብ ችሎታ ያለው ጥበቃን ከረጅም ዲዛይን ጋር ያጣምራል።

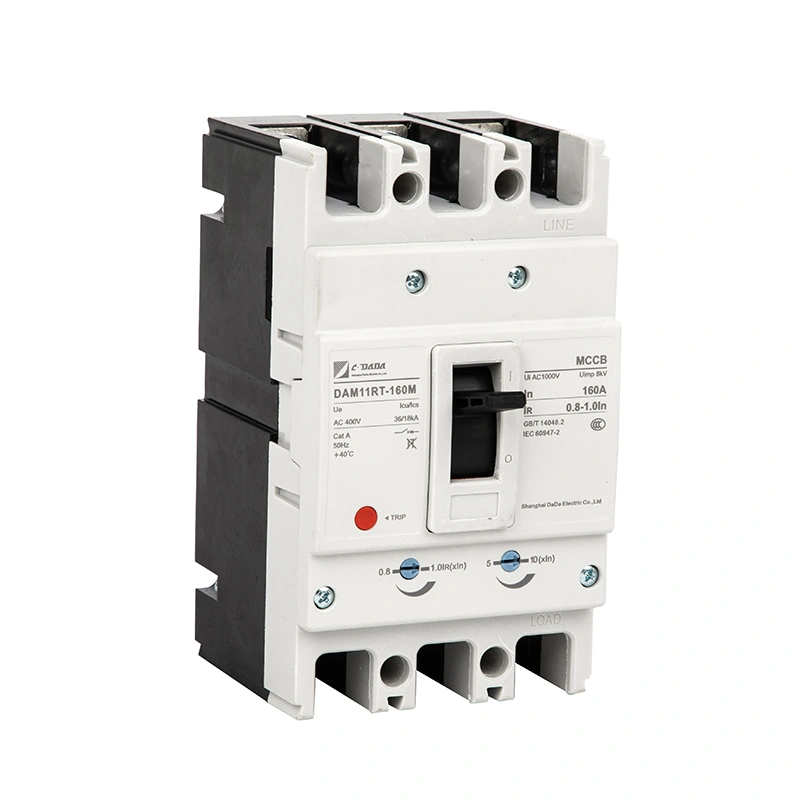

160A የሙቀት መግነጢሳዊ ማስተካከያ MCCB
ሲዲዳኤ የ160A Thermal ማግኔቲክ ማስተካከያ MCCB አምራች ነው፣ ምርታችን ለጅምላ ግዥ ተስማሚ ነው፣ ከፍተኛ አፈጻጸም ያለው የሻገተ ኬዝ ሰርክ ሰሪ ለኢንዱስትሪ ሃይል ስርጭት በ IEC60947-2 የተረጋገጠ። ይህ MCCB በአሁኑ ጊዜ የሚገድብ መዋቅር እና ሞጁል መለዋወጫዎችን ይጠቀማል፣ ለመጫን እና ለመጠገን ቀላል። የሚስተካከለው መሰናክልን ከባለቤትነት መብት ከተሰጠ የእውቂያ ንድፍ ጋር ያጣምራል ፣ ረጅም ዕድሜን እና የተረጋጋ የወረዳ ጥበቃን ያስገኛል ።
125A የሚስተካከለው የሚቀረጽ ኬዝ ሰርክ ሰሪ
125A የሚስተካከለው ሻጋታ ኬዝ ሰርክ ሰሪ ከሲዲዳ ምርቶች ውስጥ አንዱ ነው ፣ እንደ ባለሙያ ፋብሪካ ፣ ምርታችን በአስተማማኝ የኃይል ማከፋፈያ IEC60947-2 የምስክር ወረቀት ከፍተኛ አፈፃፀም አለው። የአሁኑን ገደብ የሚገድብ ንድፍ እና ሞጁል መለዋወጫዎችን ያቀርባል፣ ለመጫን እና ለመጠገን ቀላል። የሚስተካከለው መሰናክል ከባለቤትነት መብት ከተሰጠ የግንኙነት መዋቅር ጋር፣ ረጅም ዕድሜን እና ለኢንዱስትሪ ወረዳዎች የተረጋጋ ጥበቃን ያስገኛል ።
የሙቀት መግነጢሳዊ ማስተካከያ MCCB
ምንጭ ከፍተኛ ጥራት ያለው Thermal Magnetic Adjustable MCCB ከሻንጋይ ዳዳ ኤሌክትሪክ፣ የ40+ ዓመታት ልምድ ያለው ባለሙያ አምራች። የእኛ ምርት (CE፣ CB፣ ASTA)፣ በሚስተካከለው የሙቀት (70-100% In) እና መግነጢሳዊ (5–10× In) ቅንጅቶች የተረጋገጠ ነው። በኢንዱስትሪ ፓነሎች ውስጥ ለትክክለኛ ጥበቃ ተስማሚ ነው. 250A እስከ 1600A፣ 3P/4P፣ የታመቀ እና ዓለም አቀፍ ታዛዥ።
የሙቀት ማስተካከያ የሚቀረጽ ኬዝ ሰርክ ሰሪ
CDADA DAM1 Series Thermal Adjustable Molded Case Circuit Breaker ከታመነው ፋብሪካ፣ ሻንጋይ ዳዳ ኤሌክትሪክ—የተረጋገጠ (ASTA፣ KEMA፣ CE) እና የሚስተካከሉ የሙቀት ቅንብሮችን (70-100% ኢን ውስጥ) ያግኙ። በኢንዱስትሪ አፕሊኬሽኖች ውስጥ ለትክክለኛ ከመጠን በላይ ጭነት መከላከያ ተስማሚ ነው. በ 3P/4P ውቅሮች እስከ 1600A በ400V/415V ይገኛል። ለኦሪጂናል ዕቃ አምራቾች እና ለጅምላ ገዢዎች ፍጹም።
CDADA በቻይና ውስጥ የተቀረጸ ኬዝ ሰርክ ሰሪ አምራች እና አቅራቢ ነው። ፋብሪካችን ተለዋዋጭ የኦሪጂናል ዕቃ አምራች/ኦዲኤም መፍትሄዎችን በማቅረብ እንደ ሃይል ሲስተም፣ ህንጻ አውቶሜሽን እና የኢንዱስትሪ ማምረቻ የመሳሰሉ የተለያዩ ኢንዱስትሪዎችን ያገለግላል።
