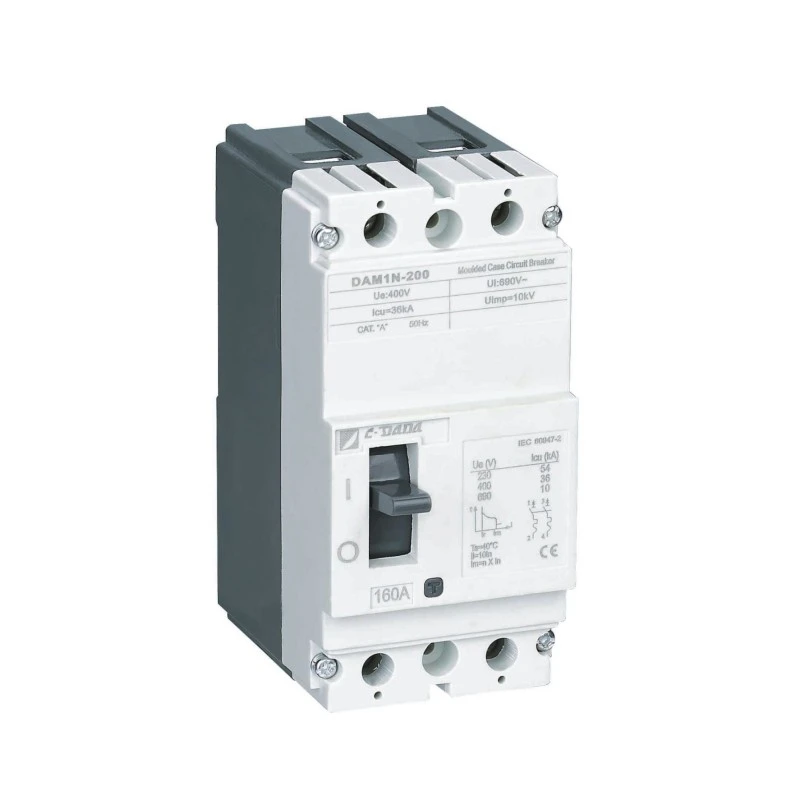

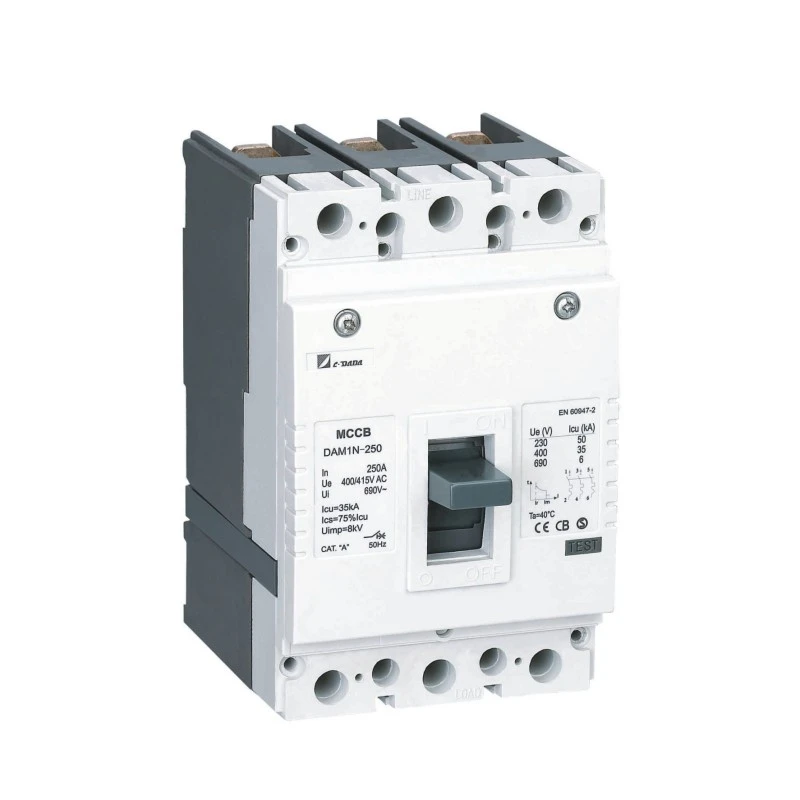

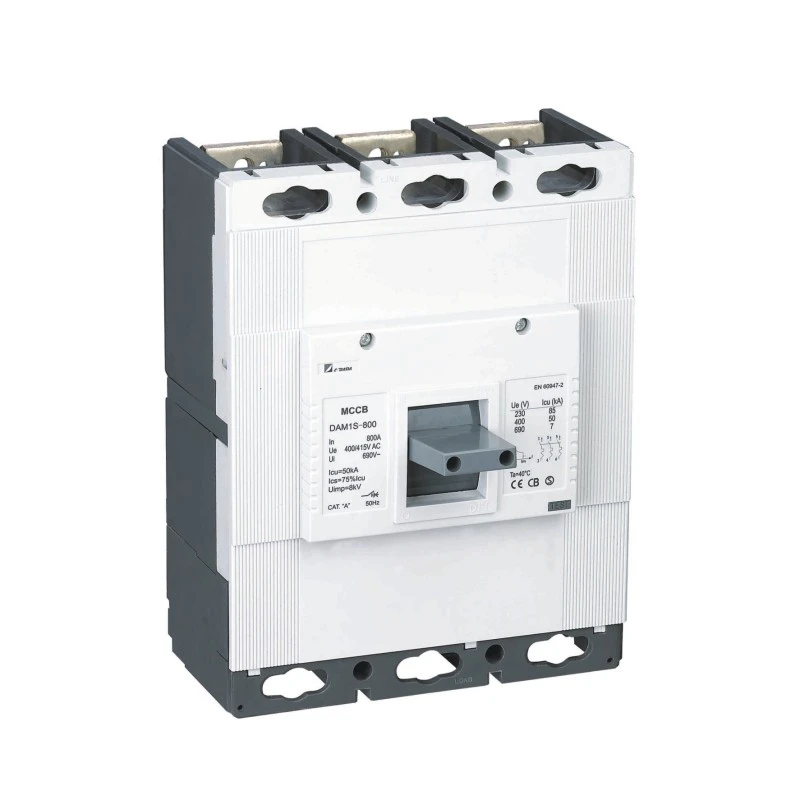

ቋሚ አይነት የሚቀረጽ ኬዝ ሰርክ ሰሪ

CDADA ቋሚ አይነት የሚቀረጽ ኬዝ ሰርክ ሰሪ (MCCB) DAM1 ተከታታይ ከትንንሽ ተጠቃሚዎች እስከ ኢንዱስትሪያል ትራንስፎርመር እና የስርጭት ተከላ የማንኛውም መተግበሪያ ፍላጎቶችን ያሟላል።

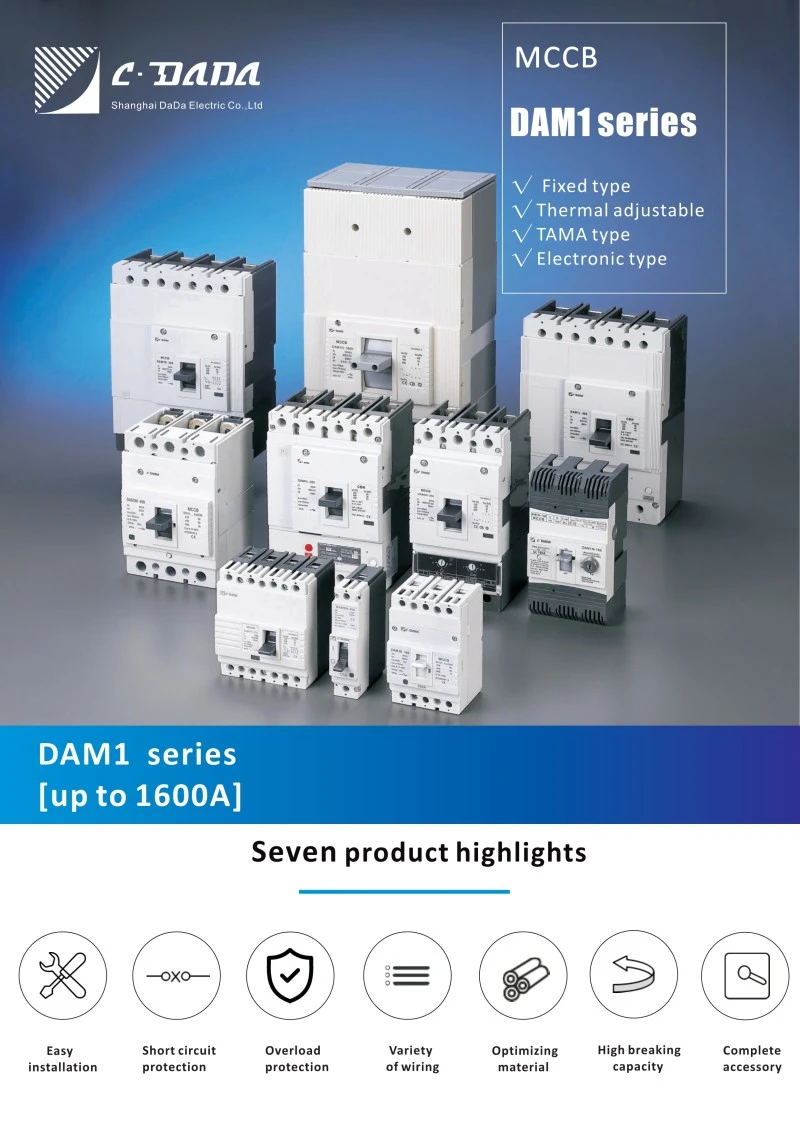

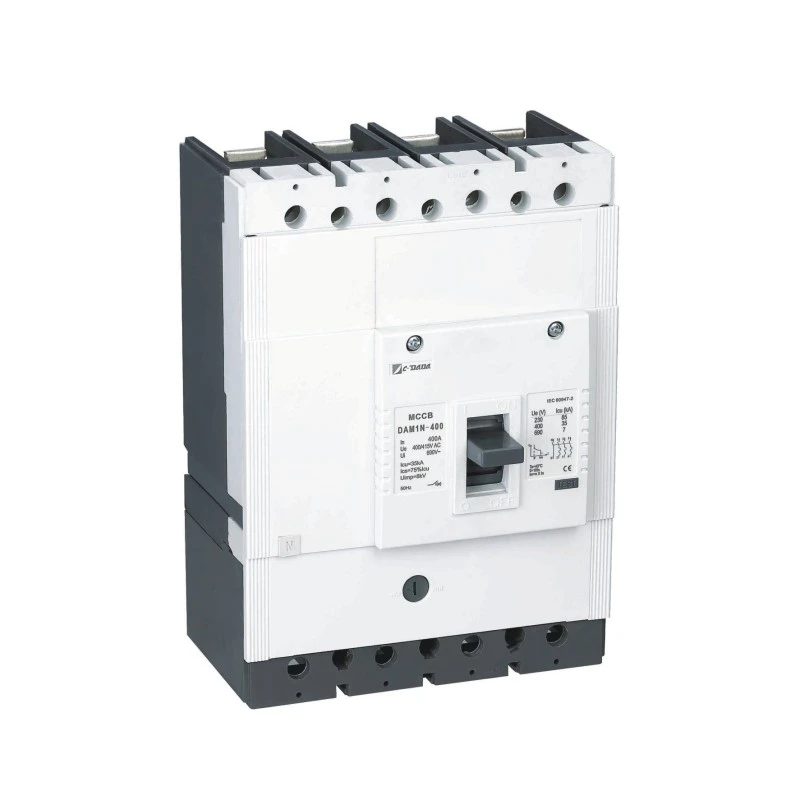

የ DAM1 ተከታታይ ሰባት ፍሬም መጠኖች, እስከ 1600A ድረስ, እስከ 100 kA የመሰብሰብ አቅም, ቮልቴጅ እስከ 1000 ቮልት የሚሠራ, በቀላሉ የተለያዩ ሁሉን አቀፍ የኤሌክትሪክ እና ሜካኒካል መለዋወጫዎች ፍላጎት ማሟላት, ማንኛውም የኃይል ሥርዓት ፍላጎት ከፍ ለማድረግ የተለያዩ የመጫኛ መፍትሄዎችን ያቀርባል.

በአለምአቀፍ የምስክር ወረቀት KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 ለዓለም አቀፍ የኤሌክትሪክ ዕቃዎች ተክሎች እና የኦሪጂናል ዕቃ አምራች ምርጡ ምርጫ ነው።

ቁልፍ ዝርዝሮች

የDAM1 MCCB የተቀረጸ ኬዝ ሰርክ ሰባሪ የኤሌክትሪክ መለኪያዎች

● Icu:O-t-CO ፈተና(ኦ:ክፍት ማኔቭር፣CO:ዝግ-ክፍት ማኑቨር፣t:የመቆያ ጊዜ)

● Ics:O-t-CO-t-CO ፈተና(ኦ:ክፍት ማኔቭር፣CO:ዝግ-ክፍት ማኑቨር፣t:የመቆያ ቆይታ)

★ የበራ/I ቦታ፡ የሰባሪው አድራሻዎች መዘጋታቸውን ያሳያል። በዚህ ቦታ ላይ, የማጥፊያው መቆጣጠሪያው ከላይኛው ቦታ ላይ ነው

★ የጉዞ ቦታ፡- በማናቸውም ብልሽት (ከጭነት በላይ ወይም አጭር ወረዳ) ምክንያት ሰባሪው መከፈቱን ያመለክታል። በዚህ አጋጣሚ፣ ሰባሪ ማንሻ በON እና OFF ቦታዎች መካከል መካከለኛ ቦታ ላይ ነው። በጉዞ ቦታ ላይ ያለውን ሰባሪ ወደ ኦን ቦታ ለመውሰድ; በ OFF ምልክት እንደሚታየው ሰባሪው ዘንቢል ወደ ታች ይግፉት

ሰባሪ በ"ጠቅታ" ድምጽ መቀናበር አለበት።ከዛ በኋላ በON ምልክት እንደሚታየው ፍንጣሪውን ይጎትቱ።

★ ጠፍቷል/0 አቀማመጥ፡- የሰባሪው አድራሻዎች ክፍት መሆናቸውን ያመለክታል። በዚህ መንገድ, የአጥፊው ማንሻው ከታች ባለው ቦታ ላይ ነው.

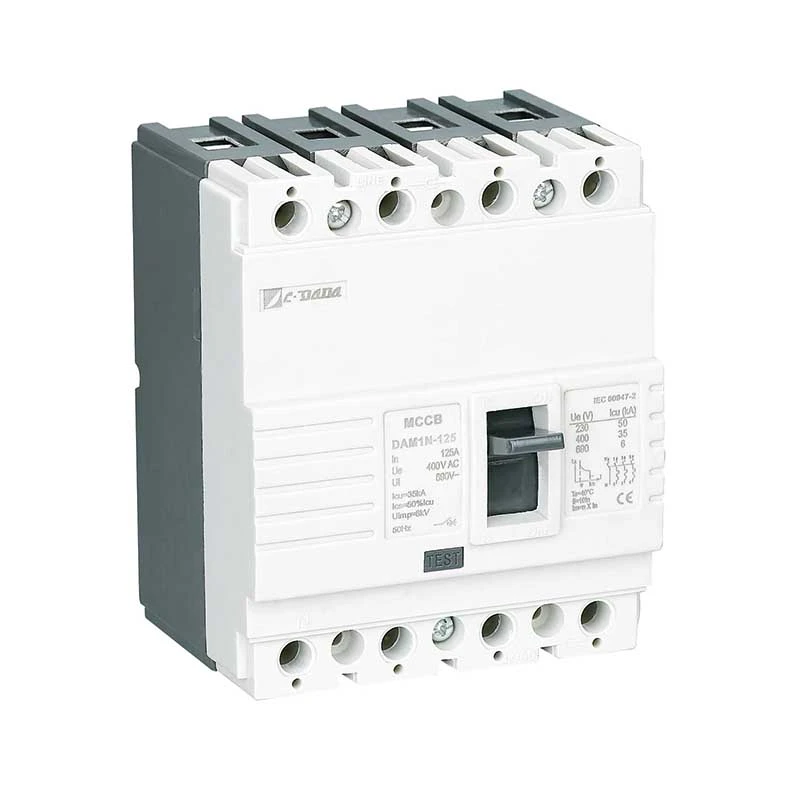

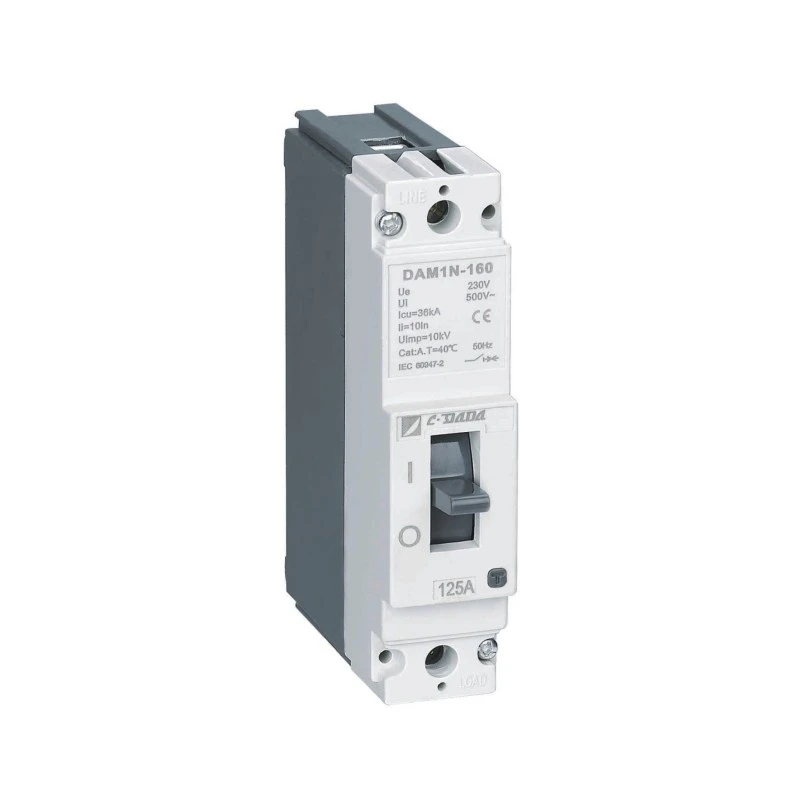

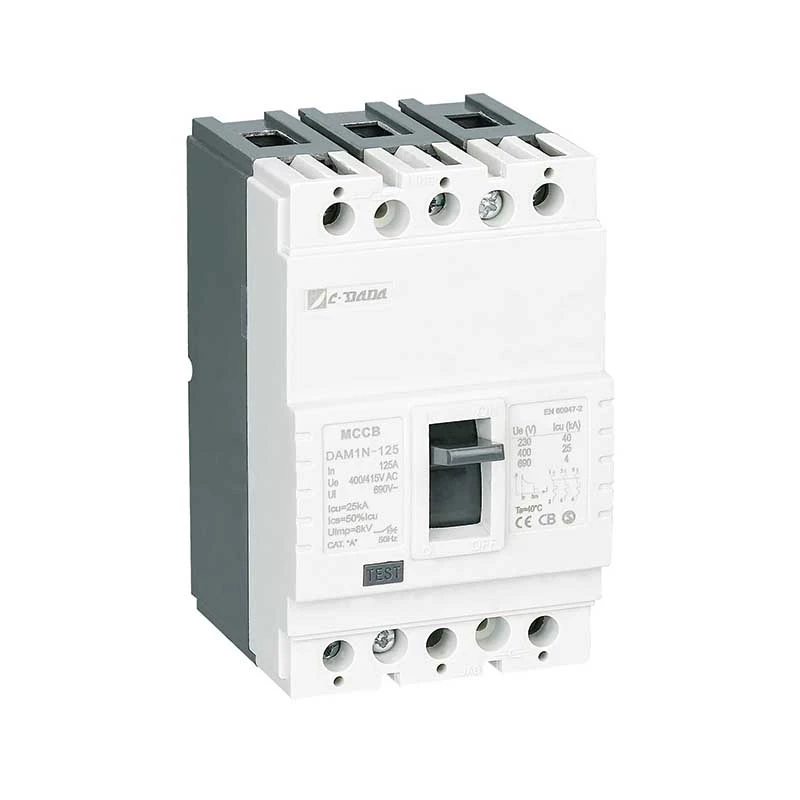

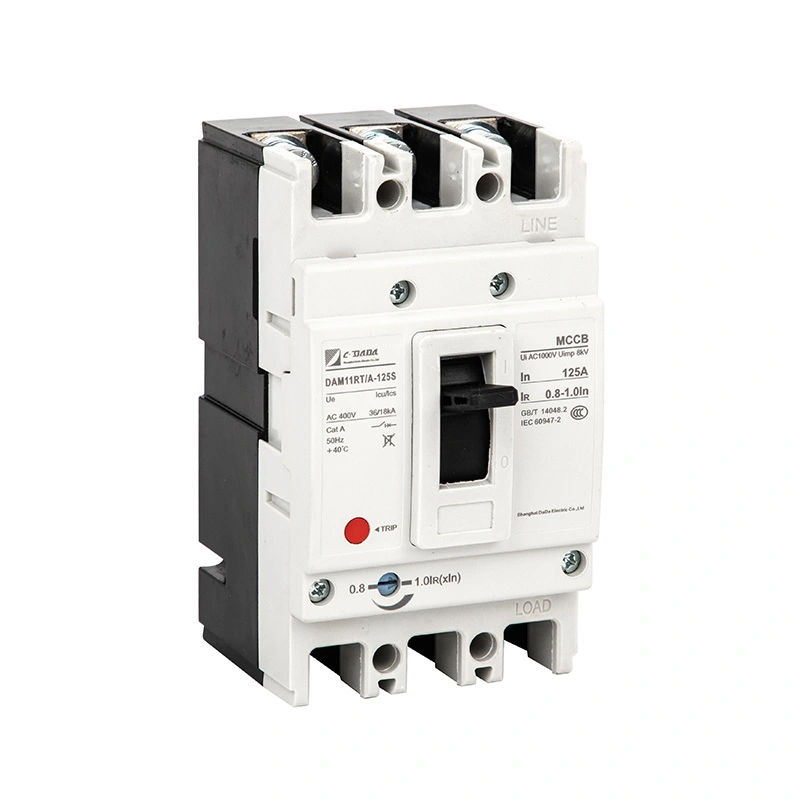

የ DAM1-125 MCCB የተቀረጸው የጉዳይ ወረዳ ተላላፊ አካላዊ መለኪያዎች

የስራ መርህ እና ጥበቃ ዘዴ

★ የሙቀት መከላከያ (ከመጠን በላይ መጫን)

የቢሜታልሊክ ስትሪፕ የሚታጠፍው በቋሚ ተደጋጋሚ (> ደረጃ የተሰጠው የአሁኑ) ሲሞቅ ነው። የመታጠፊያው ፍጥነት ከአሁኑ መጠን ጋር የተመጣጠነ ነው—የኬብል የሙቀት ባህሪን የሚመስል የተገላቢጦሽ ጉዞን ማረጋገጥ፣ መሳሪያዎችን በሚጠብቅበት ጊዜ የችግር ጉዞዎችን ይከላከላል።

★ መግነጢሳዊ ጥበቃ (አጭር ዙር)

በአጭር ዙር (ለምሳሌ፣ ከደረጃ ወደ-ደረጃ ወይም ደረጃ-ወደ-መሬት)፣ ከፍተኛ-የአሁኑ መግነጢሳዊ መስክ የሶሌኖይድ ፕላስተርን በቅጽበት ይጎትታል፣ ይህም የመቆለፊያ ዘዴን በሚሊሰከንዶች ውስጥ ይለቀቃል - የሙቀት መጎዳት ከመከሰቱ በፊት የስህተት ፍሰትን ያስወግዳል።

የምርት ጥቅሞች

★ አካል እና ሽፋን፡-

በ EN 60512-20-2 መስፈርት መሰረት ፋይበር-መስታወት ፖሊስተር ሙጫ እንደ አካል እና ሽፋን ጥቅም ላይ ውሏል. በሥነ ጽሑፍ ውስጥ BMC (Bulk Molding Compound) ተብሎ የሚጠራው ይህ ቁሳቁስ የሚመረጠው በከፍተኛ የኤሌክትሪክ እና ሜካኒካል እሴቶች ምክንያት ሲሆን እስከ 160 ℃ የሙቀት መጠንን ያለማቋረጥ መቋቋም ይችላል። በ IEC 695-2-1 መሠረት በ 960 ℃ የሙቀት መጠን የቢኤምሲ ቁሳቁስ ከሽቦ ጋር ሲገናኝ አይቃጣም ።

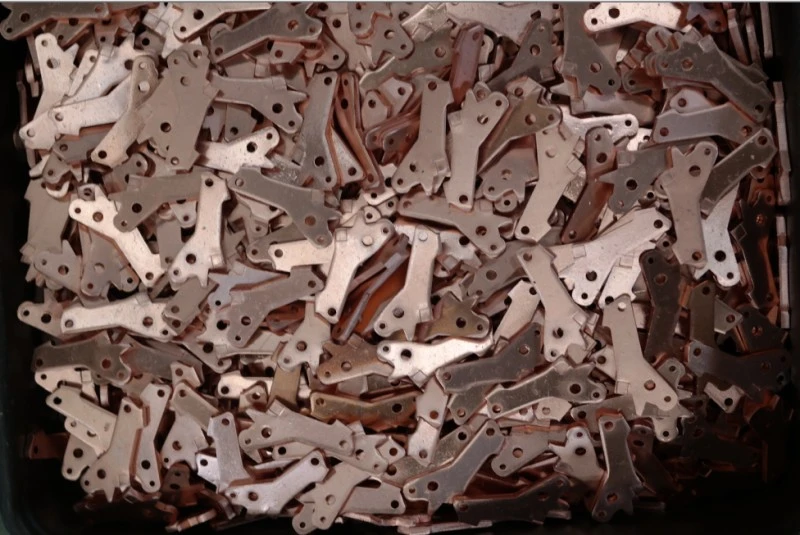

ቢሜታል፡- ቢሜታል የሁለት ፕላስቲን ብረቶች ከሙቀት ጋር የሚቃረኑ የተለያዩ የኤክስቴንሽን ውህዶችን ያካተተ ቁሳቁስ ነው። በሰባሪው ውስጥ የሚያልፍ የአሁኑ ጊዜ ቢሜታልን ያሞቃል። በዚህ ሙቀት ምክንያት. bimetal ወደ ባነሰ ማራዘሚያ ጠፍጣፋ። ሙቀቱ ስለሚጨምር አሁን ያለው በአጥፊው ውስጥ የሚያልፍበት ጊዜ እየጨመረ በሄደ ቁጥር ቢሜታል የበለጠ ይሞቃል እና የበለጠ ይታጠፍ። በዚህ መንገድ, መቆራረጡን ለመክፈት የመክፈቻውን ዘዴ ይቆጣጠራል.

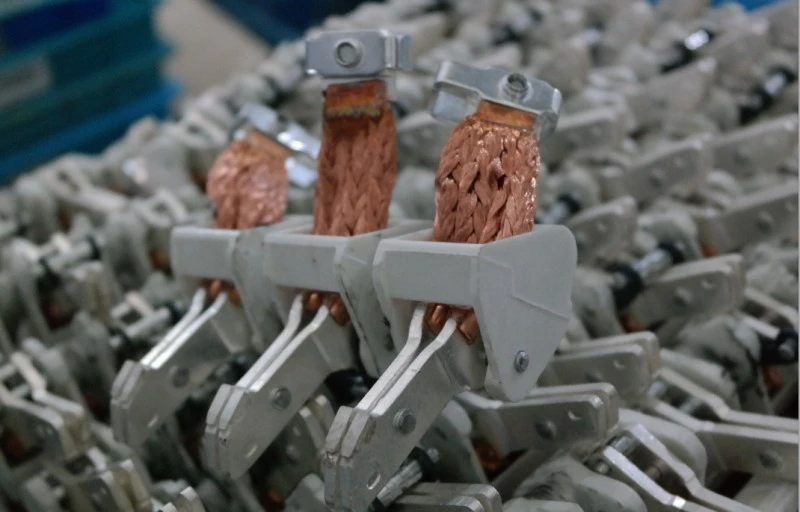

★ እውቂያዎች፡-

የእውቂያ ቅይጥ የተሰበረ እና ተሸክመው ወቅታዊ እሴቶች እና ግንባታ ግምት ውስጥ በማስገባት ለሰባሪዎች የሚወሰን ነው አብዛኛውን ጊዜ ብር, ግራፋይት, ኒኬል, wolfram ቅይጥ እውቂያዎች በሰባሪዎች ውስጥ ጥቅም ላይ ይውላሉ እውቂያዎች ከብር-ግራፋይት alloys ለስላሳ መዋቅር ጋር, ቋሚ (ከታች) እውቂያዎች ውስጥ ጥቅም ላይ ይውላሉ, ብር wolfram እውቂያዎች, ይበልጥ ከባድ ናቸው, ለማንቀሳቀስ (ከላይ) እውቂያዎች ውስጥ ጥቅም ላይ ይውላሉ. በሚንቀሳቀሱ እውቂያዎች ውስጥ የተስተካከለ መዋቅር ተረጋግጧል። በዚህ መንገድ, swaged እና ጠንካራ ቅይጥ እውቂያዎች በእያንዳንዱ የመክፈቻ-መዝጊያ ውስጥ ለስላሳ ቋሚ እውቂያዎች ላይ ቦታ አላቸው.

በዚህ መንገድ, ዝቅተኛው የመቋቋም አቅም ይረጋገጣል.የተንቀሳቃሽ ግንኙነት ዝቅተኛ ግንኙነት እንዲኖር ለማድረግ ቋሚውን ግንኙነት በደንብ መንካት አለበት. ነገር ግን ከልክ ያለፈ የግፊት ግፊት ከመደበኛው ባጭር ጊዜ ውስጥ ግንኙነቶችን ይጎዳል።የዕውቂያ ቅይጥ ለጤናማ ክፍት መዝጊያ በጣም አስፈላጊ ነው።

★ አርክ ማጥፊያ ሕዋስ (መለያ)፡-

በሃይል ስር የሚሠራውን ሰባሪ በሚሠራበት ጊዜ የሚፈጠረውን ቅስት ለማጥፋት መለያዎች ጥቅም ላይ ይውላሉ። የሚንቀሳቀስ ግንኙነት ከቋሚ ንክኪ ሲለይ፣ አሁኑ በእውቂያዎች መካከል ለተወሰነ ጊዜ መፍሰሱን ይቀጥላል እና ይህ አርክ ይባላል።ይህ ቅስት በአጭር ጊዜ ውስጥ መጥፋት አለበት።

★ የአርክ መጥፋት፡

በአርክ ዙሪያ በተፈጠረው መግነጢሳዊ መስክ ምክንያት አርክ ወደ ሴፓራተሮች ይገፋል። በዚህ መንገድ ቅስት ይዘረጋል እና ቀጭን እና በሴፓራተር ሰሌዳዎች መካከል ይሰበራል (ምስል-5)። በሴፕቴራተሮች የጎን ግድግዳዎች ላይ ጥቅም ላይ በሚውለው ቁሳቁስ ባህሪ ምክንያት, በአርከስ ምክንያት በሚፈጠር ከፍተኛ ሙቀት ምክንያት ጋዝ ይወጣል. ይህ ጋዝ በአርከስ መጥፋት ላይ ጠቃሚ ተጽእኖ አለው.

መተግበሪያ

CDADA DAM1 ቋሚ አይነት የሚቀረጽ ኬዝ ሰርክ ሰሪ (MCCB) ወሳኝ በሆኑ መሠረተ ልማቶች ሁሉ የታመነ ነው፡

★ ኢንዱስትሪያል፡ ብረት ፋብሪካዎች፣ ዘይት እና ጋዝ መድረኮች፣ የኬሚካል እፅዋት

★ የጤና እንክብካቤ፡ የሆስፒታል ዋና እና የስርጭት ሰሌዳዎች

★ መጓጓዣ፡ የባቡር ምልክት ማድረጊያ፣ የኤርፖርት ሻንጣዎች ስርዓት

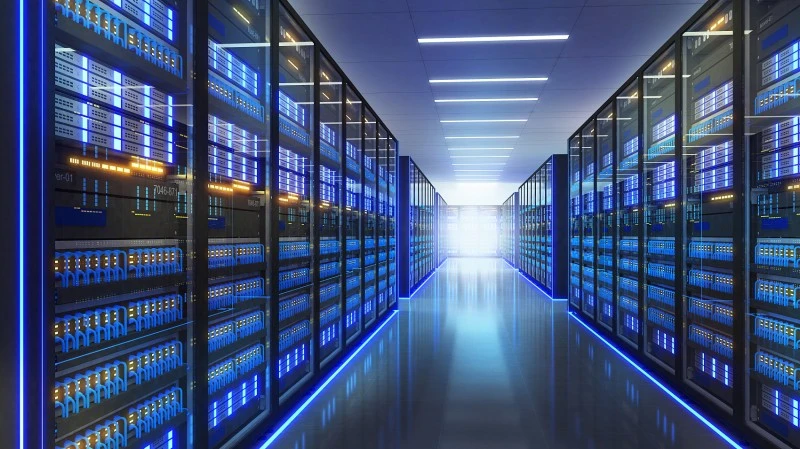

★ ንግድ፡ ሰማይ ጠቀስ ህንፃዎች፣ የመረጃ ማዕከላት፣ የገበያ ማዕከሎች፣ የስብሰባ ማዕከላት

★ የህዝብ ቦታዎች፡ ቲያትሮች፣ ስታዲየሞች፣ የመንግስት ህንፃዎች

የመጫኛ እና የጥገና ጥቅሞች

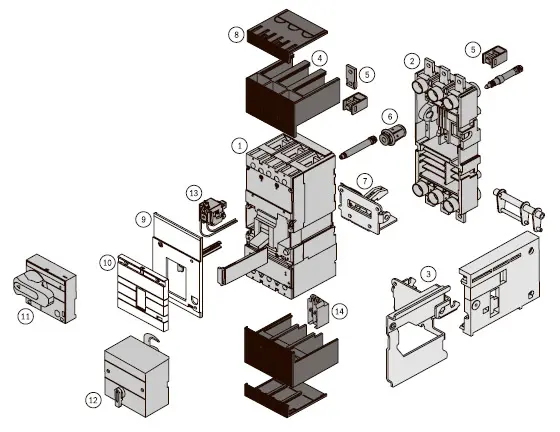

★ ቀላል ውህደት፡

መደበኛ ኪት አውቶቡሶችን፣ የደረጃ እንቅፋቶችን እና ሃርድዌርን ያካትታል

አማራጭ መለዋወጫዎች: የማንቂያ እውቂያዎች, shunt/undervoltage ልቀቶች, የኤሌክትሪክ አሠራር ዘዴዎች

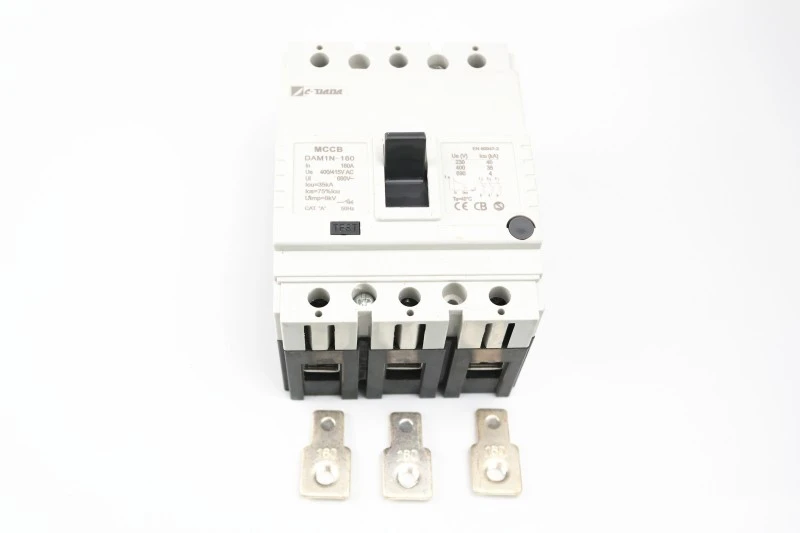

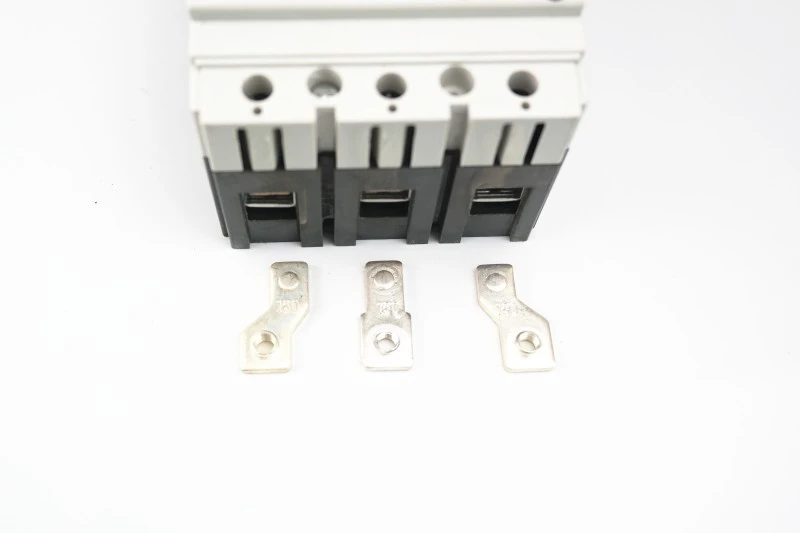

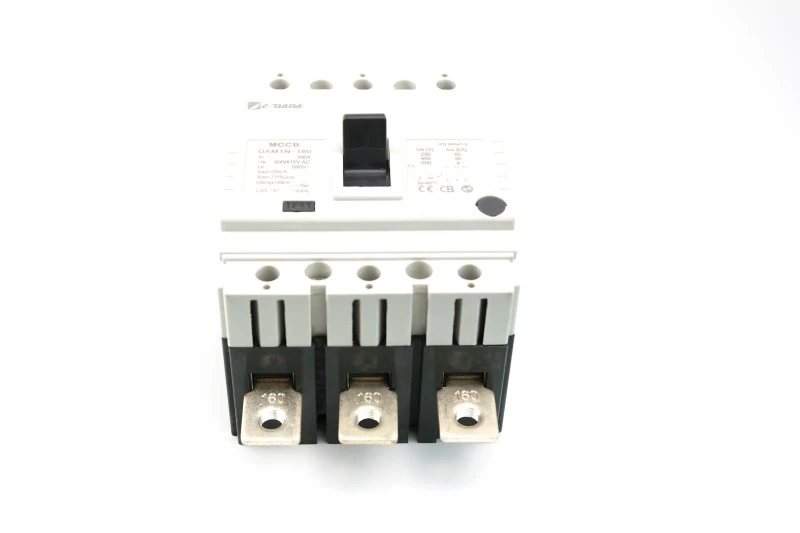

1) በተዘረጋ የአውቶቡስ አሞሌ ተገናኝ (ፎቶ 1)

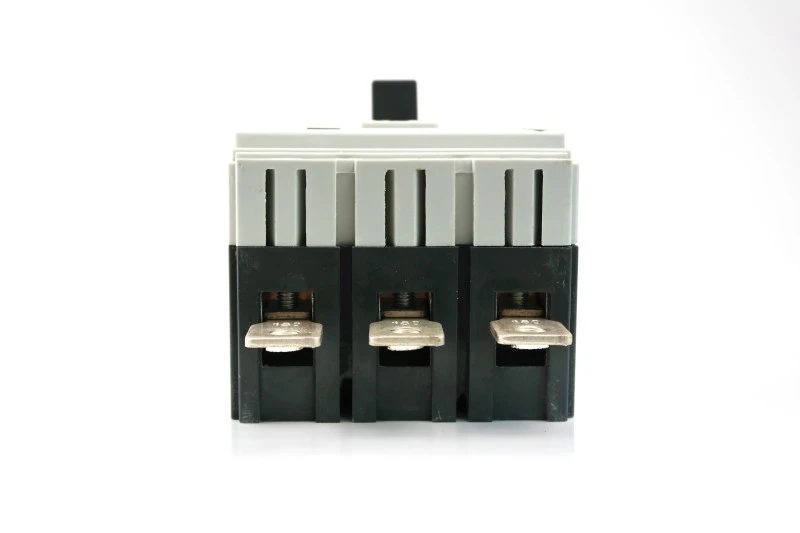

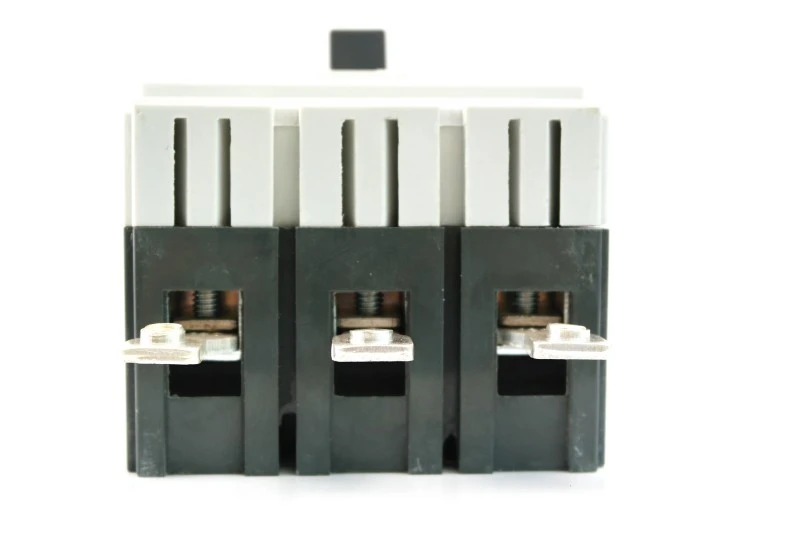

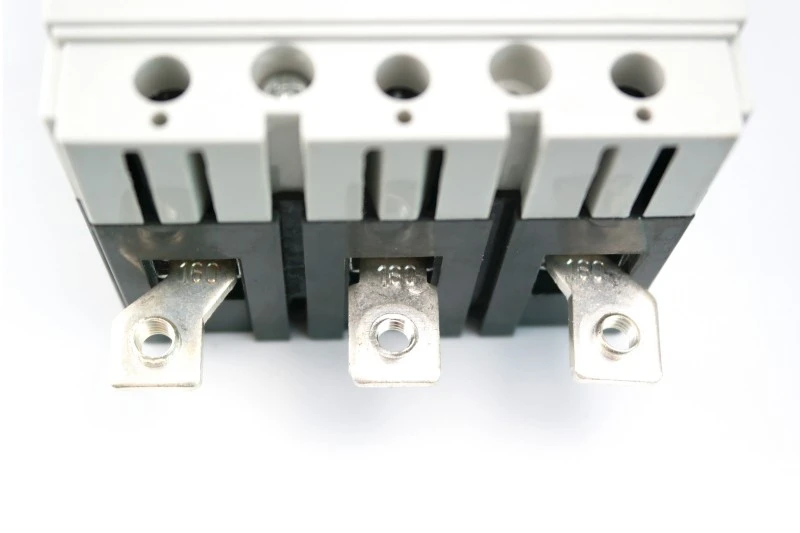

2) በስርጭት ተርሚናል (ፎቶ 2) ይገናኙ

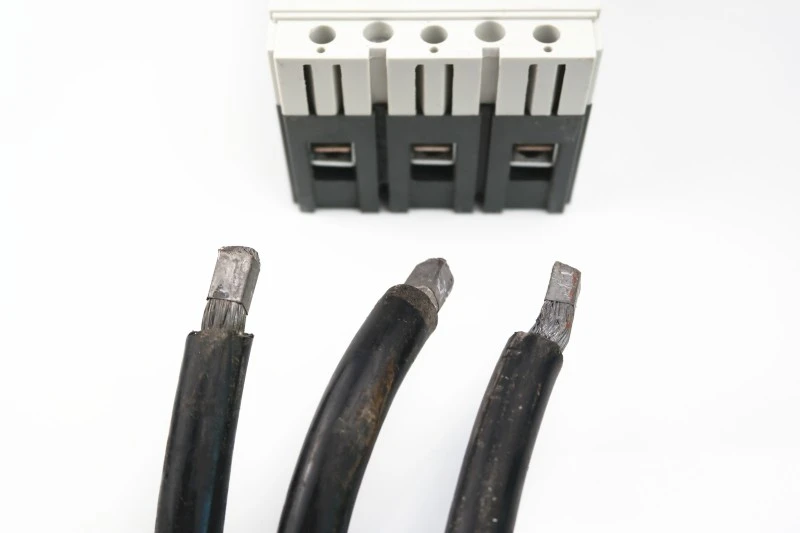

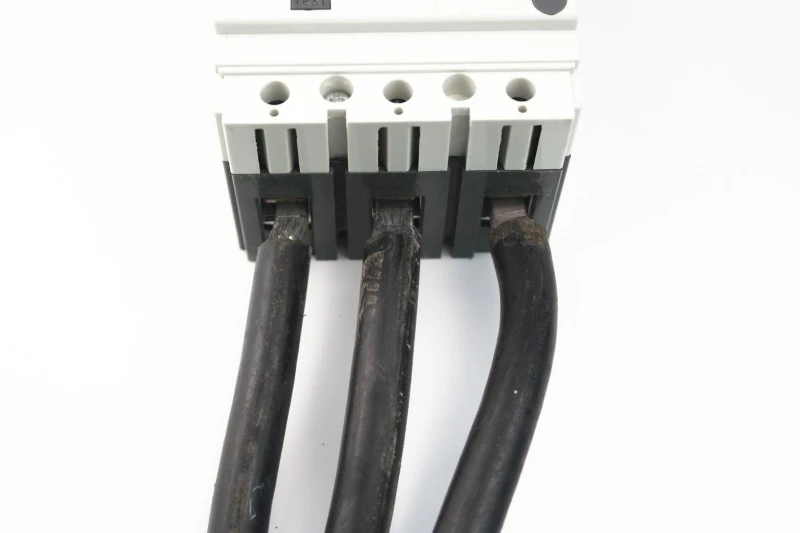

3) የኬብል መያዣዎችን ሳይጠቀሙ በቀጥታ ገመድ (ፎቶ 3) ያገናኙ.

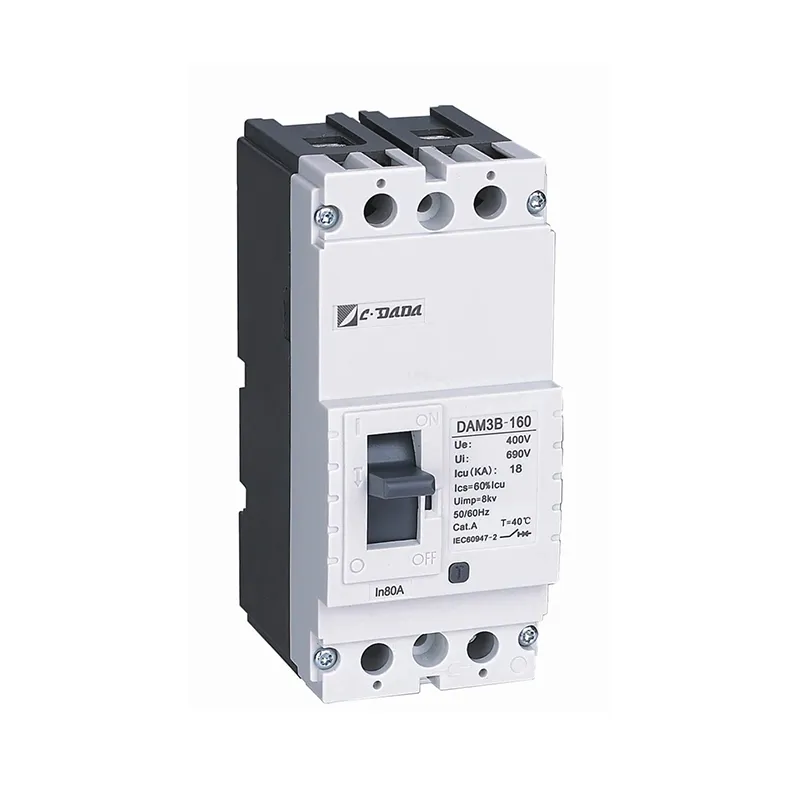

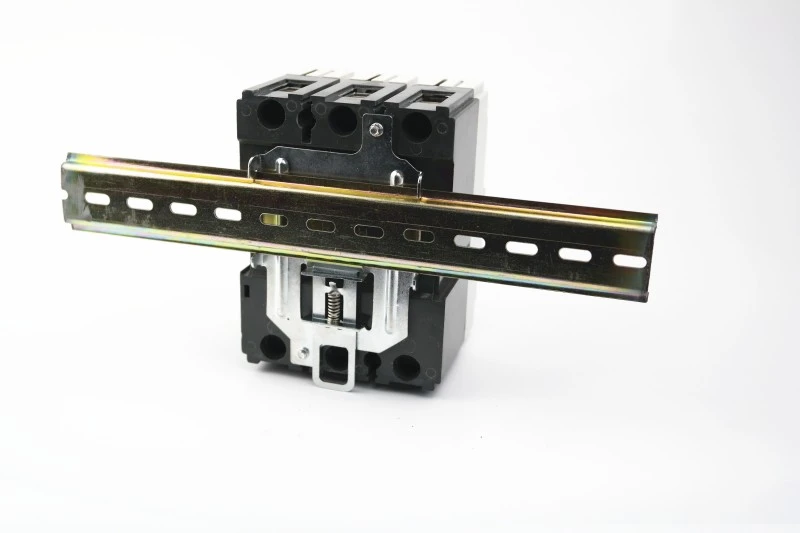

በልዩ ክላምፕ 125 እና 160 ክፍሎች በ DIN-rail ላይ መጫን ይቻላል.

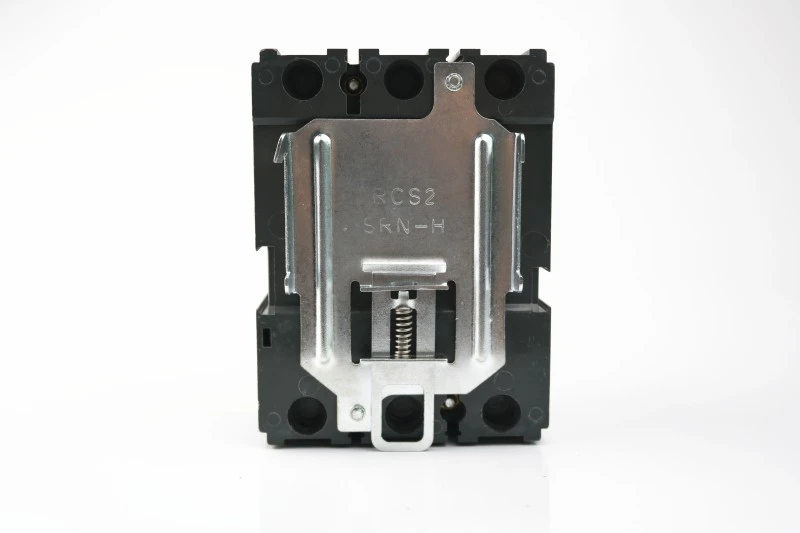

ሰባሪ በመያዣ

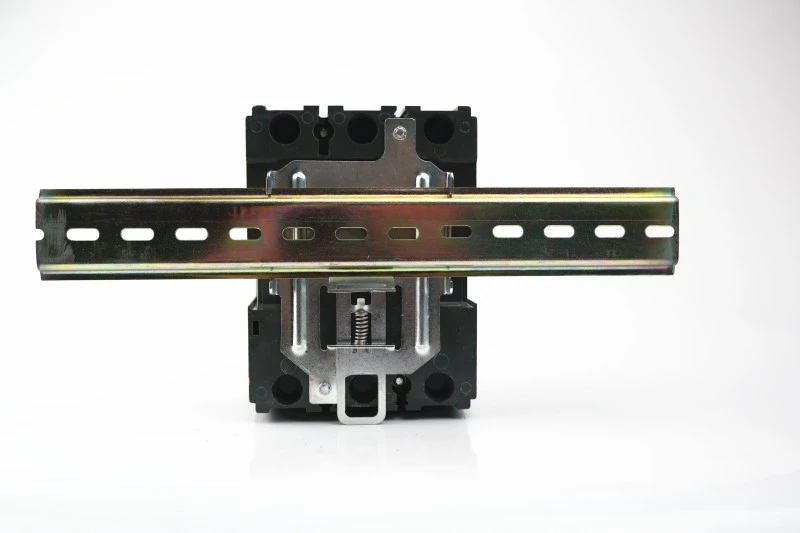

ከ DIN ባቡር ጋር መቆንጠጥ

ከ DIN ባቡር ጋር መቆንጠጥ

★ ቦታ ቆጣቢ ንድፍ፡-

ከአገር ውስጥ አማራጮች ከ10-20% ቀላል እና የበለጠ የታመቀ

አነስተኛ የማቀፊያ መጠኖች → ዝቅተኛ የቁሳቁስ እና የመርከብ ወጪዎችን ያነቃል።

★ ለተጠቃሚ ምቹ ዳግም ማስጀመር፡-

ግልጽ የ TRIP ማመላከቻ ዓይነ ስውር እንደገና መዘጋትን ይከላከላል

የሚሰማ "ጠቅታ" ትክክለኛውን የሜካኒካዊ ተሳትፎ ያረጋግጣል

★ ለወደፊት ዝግጁ፡-

ተሰኪን እና ተስሎ ማውጣትን ይደግፋል (ለተመረጡት ሞዴሎች)

ከዘመናዊ ክትትል ተጨማሪዎች ጋር ተኳሃኝ

ለምን CDADA ይምረጡ?

1. እኛ ለ 42+ ዓመታት መሪ አምራች ነን። ድርጅታችን በ 1983 የተመሰረተ ፣ በ 40 ዓመታት ውስጥ በጣም ፈጣን እድገት።

2. ቡድኑ 3 ፋብሪካዎችን ያቀፈው 52,400m² የምርት ቦታ ባለቤት ሲሆን ከ500 በላይ ሰራተኞችን ቀጥሯል። ስራችንን ለማስፋት እና ዎርክሾፖችን ለማሻሻል ወደ አስር ሚሊዮን ዩዋን ኢንቨስት አድርገናል።

3. ፋብሪካ በ INTERTEK፣ DEKRA እና GMC ኦዲት ተደርጓል

4. ከፍተኛ-ጥንካሬ ካርቶኖች, የፓሌት ጥበቃ, ለረጅም ርቀት ወደ ውጭ መላክ ጥሩ ነው

ተዘውትረው የሚጠየቁ ጥያቄዎች (FAQ)

Q1: የ DAM1 ቋሚ ዓይነት ቅርጽ ያለው መያዣ ሰርክ ሰሪ በ DIN ባቡር ላይ ሊሰቀል ይችላል?

A1: አዎ-ሞዴሎች 125A እና 160A በ DIN ሐዲድ ላይ የአማራጭ ልዩ መቆለፊያን በመጠቀም ሊጫኑ ይችላሉ. ከፍተኛ ደረጃ አሰጣጦች በፓነል ብቻ የተጫኑ ናቸው።

Q2፡ የDAM1 ተከታታይ ምን ማረጋገጫዎችን ይዟል?

መ2፡ በ CE፣ CB፣ ASTA፣ KEMA፣ SEMKO እና RoHS የተረጋገጠ ሲሆን ይህም በአውሮፓ ህብረት፣ በመካከለኛው ምስራቅ፣ በደቡብ ምስራቅ እስያ እና ከዚያም በላይ መሆኑን ያረጋግጣል።

Q3: ከጉዞ በኋላ ሰባሪውን እንዴት እንደገና ማስጀመር እችላለሁ?

መ 3፡ መጀመሪያ ማንሻውን ሙሉ በሙሉ ወደ OFF ያንቀሳቅሱት (ጠቅታ ይሰማሉ)፣ ከዚያ ወደ ላይ ይጎትቱት። በቀጥታ ከ TRIP ወደ ማብራት በጭራሽ አያስገድዱት።

Q4: ረዳት መሳሪያዎች ተኳሃኝ ናቸው?

መ 4፡ አዎ — የማንቂያ ደውሎች፣ ረዳት እውቂያዎች፣ shunt/undervoltage releases እና የኤሌክትሪክ ኦፕሬተሮች ሳይበታተኑ ሊጨመሩ ይችላሉ።

Q5: DAM1 የቆዩ መግቻዎችን ለመተካት ተስማሚ ነው?

A5፡ በፍጹም። የታመቀ አሻራው በአብዛኛዎቹ ፓነሎች ውስጥ የቆዩ MCCBዎችን በቀጥታ ለመተካት ያስችላል - ጊዜን ይቆጥባል እና ወጪዎችን ያሻሽላል።
