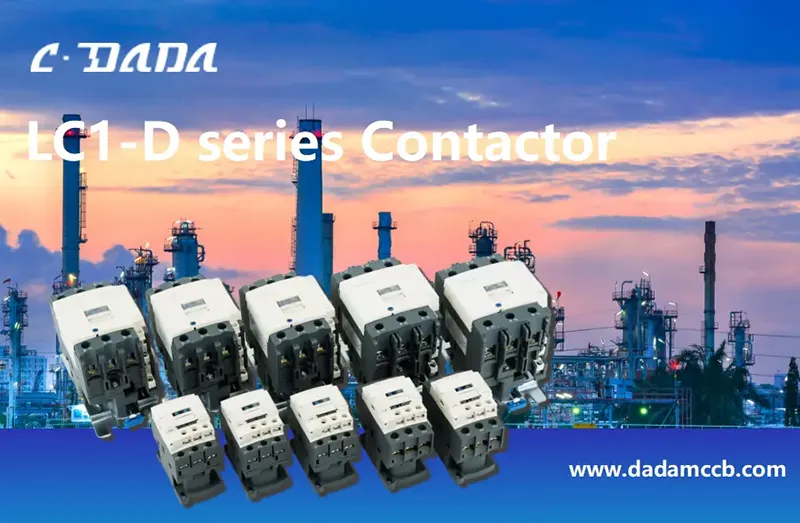

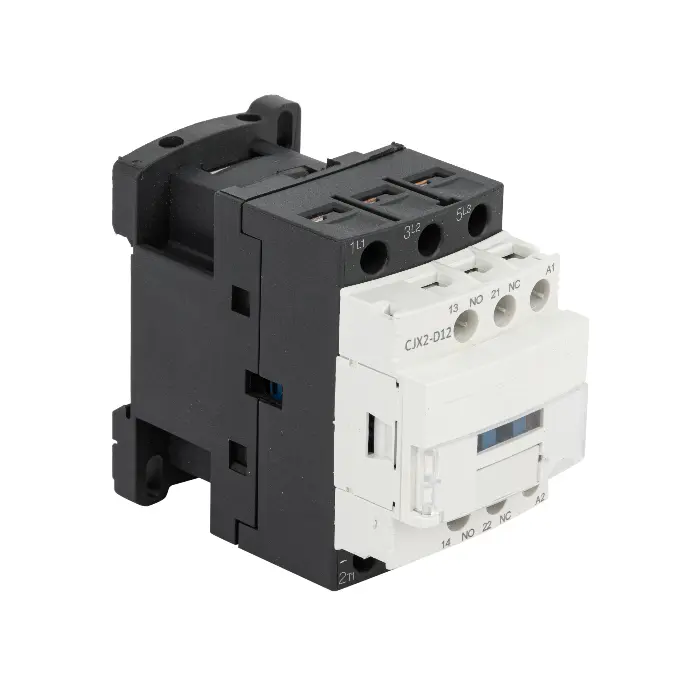

D Contactor

Model:LC1-D Series

የሻንጋይ ዳዳ ኤሌክትሪክ አስተማማኝ አምራች ነው እና እኛ የራሳችን ብራንዶች ሲዲዳዳ አለን። የእኛ D Contactor (LC1-D Series) IEC 60947-4-1 የተረጋገጠ፣ 3P/4P፣ እስከ 620A፣ AC-3/AC-4 ደረጃ የተሰጠው ነው። ሰፊ ጥቅል የቮልቴጅ አማራጮች. ይህንን ምርት ለሞተር ቁጥጥር እና ለኢንዱስትሪ አውቶሜሽን እንመክራለን፣ ለጥቅስ ያነጋግሩን።

ጥያቄ ላክ

የምርት ማብራሪያ

መሐንዲስ አስተማማኝ የሞተር ቁጥጥር እና የኃይል መቀያየር ከሲዲኤዳ LC1-D Series D Contactor ጋር ከፍተኛ አፈጻጸም ያለው AC contactor በሻንጋይ ዳዳ ኤሌክትሪክ CO., LTD የ IEC / EN 60947-4-1 ደረጃዎችን ለማሟላት የተነደፈ. ለኢንዱስትሪ፣ ለንግድ እና ለመሠረተ ልማት አፕሊኬሽኖች የተገነባው LC1-D ተከታታይ ባለ 3-pole ወይም 4-pole ውቅሮችን ከ9A እስከ 95A (እስከ 620A በከባድ-ተረኛ ልዩነቶች) እና ባለ 3-phase squirrel-cage ሞተሮችን እስከ 45kW (በ 380-4) ይቆጣጠራል።

ከመደበኛ 1NO+1NC ረዳት እውቂያዎች ጋር የተገጠመለት፣ ለሙሉ የሞተር መከላከያ ከሙቀት ጭነት ማስተላለፊያዎች ጋር ያለምንም እንከን ይዋሃዳል። በAC ወይም DC ጥቅል አማራጮች (24V–600V)፣ AC-3 እና AC-4 የመገልገያ ምድቦች እና ለ690V የኢንሱሌሽን ደረጃ በተሰጣቸው ጠንካራ ዲዛይን፣ CDADA D Contactor በተደጋጋሚ ጅምር-ማቆሚያ ዑደቶች፣ የማጓጓዣ ስርዓቶች፣ ፓምፖች፣ መጭመቂያዎች እና HVAC አሃዶች እስከ 40mቢ 20m ከፍተኛ የሙቀት መጠን ባለው አካባቢ ውስጥም ቢሆን አስተማማኝ አፈጻጸምን ያቀርባል።

D Contactor

ቁልፍ ዝርዝሮች

ተከታታይ: D Contactor

ብራንድ፡ CDADA | አምራች: ሻንጋይ ዳዳ ኤሌክትሪክ CO., LTD

መደበኛ፡ IEC/EN 60947-4-1

የምስክር ወረቀት: CE

ምሰሶዎች፡ 3P ወይም 4P (ሊመረጥ የሚችል)

ደረጃ የተሰጠው የክዋኔ ወቅታዊ (AC-3)፡ 9A - 95A (እስከ 620A በተራዘመ ክልል)

የሞተር ኃይል መቆጣጠሪያ (AC-3)

380/415V: 4kW - 45kW

660/690V: እስከ 45 ኪ.ወ

የመጠቀሚያ ምድቦች፡ AC-3 (ስኩዊር-ካጅ ሞተሮች)፣ AC-4 (መሰኪያ እና ኢንች ማድረግ)

ደረጃ የተሰጠው የኢንሱሌሽን ቮልቴጅ፡ 690V AC

የአካባቢ ሙቀት: -5 ° ሴ እስከ + 40 ° ሴ

ከፍታ፡ ≤ 2000ሜ

ማፈናጠጥ፡ አቀባዊ አውሮፕላን ± 5°፣ የመጫኛ ምድብ III

ረዳት እውቂያዎች፡ 1NO + 1NC (በሁሉም ሞዴሎች ላይ መደበኛ)

የጥቅል አማራጮች:

የAC መጠምጠሚያዎች፡ 24V፣ 36V፣ 48V፣ 110V፣ 127V፣ 220V፣ 240V፣ 380V፣ 415V፣ 440V፣ 480V፣ 500V፣ 600V

የዲሲ ጥቅልሎች፡ 24V፣ 36V፣ 48V፣ 110V፣ 220V

ቴክኒካዊ የውሂብ ሉህ

እቃዎች		ሞዴል	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
ምሰሶ			3/4	3/4	3/4	3/4	3/4
ረዳት እውቂያ			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
ደረጃ የተሰጠው የተለመደ የማሞቂያ ጅረት (A) AC-1			20	20	30	40	50
የሚሰራበት ደረጃ ተሰጥቶታል። ወቅታዊ (ሀ)	380/400 ቪ	AC-1 AC-4	9	12	18	25	32
	380/400 ቪ	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
ደረጃ የተሰጠው የኢንሱሌሽን ቮልቴጅ (V AC)			690	690	690	690	690
የቁጥጥር ኃይል 3-ደረጃ የኬጅ ሞተር (AC-3)	kW	220/230V AC 380/415V AC 660/690V AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
AC መጠምጠሚያ (V)			24፣36፣48፣110፣127፣220፣240፣380፣415፣440፣480፣500፣600
የዲሲ ጥቅል (V)			24፣36፣48፣110፣220

እቃዎች		ሞዴል	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
ምሰሶ			3/4	3/4	3/4	3/4	3/4
ረዳት ሰርክ ድመት፡AC-15፣Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
ደረጃ የተሰጠው የተለመደ የማሞቂያ ጅረት (A) AC-1			60	80	80	110	110
የሚሰራበት ደረጃ ተሰጥቶታል። ወቅታዊ (ሀ)	380/400 ቪ	AC-3 AC-4	40	50	65	80	95
	380/400 ቪ	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
ደረጃ የተሰጠው የኢንሱሌሽን ቮልቴጅ (V AC)			690	690	690	690	690
የቁጥጥር ኃይል 3-ደረጃ የኬጅ ሞተር (AC-3)	KW	220/230V AC 380/415V AC 660/690V AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
AC መጠምጠሚያ (V)			24፣36፣48፣110፣127፣220፣240፣380፣415፣440፣480፣500፣600
የዲሲ ጥቅል (V)			24፣36፣48፣110፣220

እቃዎች			ሞዴል		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
ምሰሶ					3		3		3		3/4		3/4
ደረጃ የተሰጠው የተለመደ የማሞቂያ ጅረት (A) AC-1					200		200		200		275		280
የሚሰራበት ደረጃ ተሰጥቶታል። ወቅታዊ (ሀ)	380/400 ቪ		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
ደረጃ የተሰጠው የኢንሱሌሽን ቮልቴጅ (V AC)					690		690		690		690		690
የቁጥጥር ኃይል 3-ደረጃ የኬጅ ሞተር (AC-3)	kW		380/415V AC 660/690V AC		55		75		75		90		110
					80		100		100		110		140
AC መጠምጠሚያ (V)					110፣127፣220፣240፣380፣415፣440፣480፣500፣600
እቃዎች				ሞዴል		LC1-D300		LC1-D410		LC1-D475		LC1-D620
ምሰሶ						3/4		3/4		3/4		3/4
ደረጃ የተሰጠው የተለመደ የማሞቂያ ጅረት (A) AC-1						360		430		580		850
የሚሰራበት ደረጃ ተሰጥቶታል። ወቅታዊ (ሀ)		380/400 ቪ		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
ደረጃ የተሰጠው የኢንሱሌሽን ቮልቴጅ (V AC)						690		690		690		690
ቁጥጥር ባለ 3-ደረጃ ኃይል የኬጅ ሞተር (AC-3)		kW		380/415V AC 660/690V AC		160		200		250		335
						220		280		330		450
AC መጠምጠሚያ (V)						110፣127፣220፣240፣380፣415፣440፣480፣500፣600

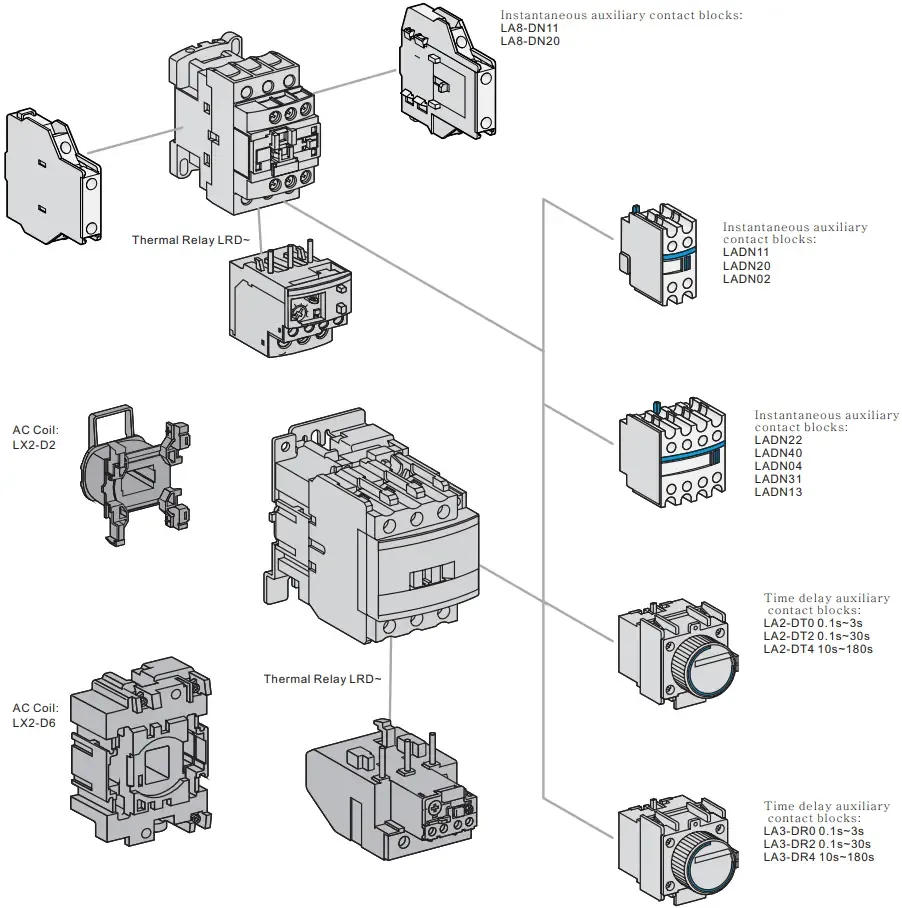

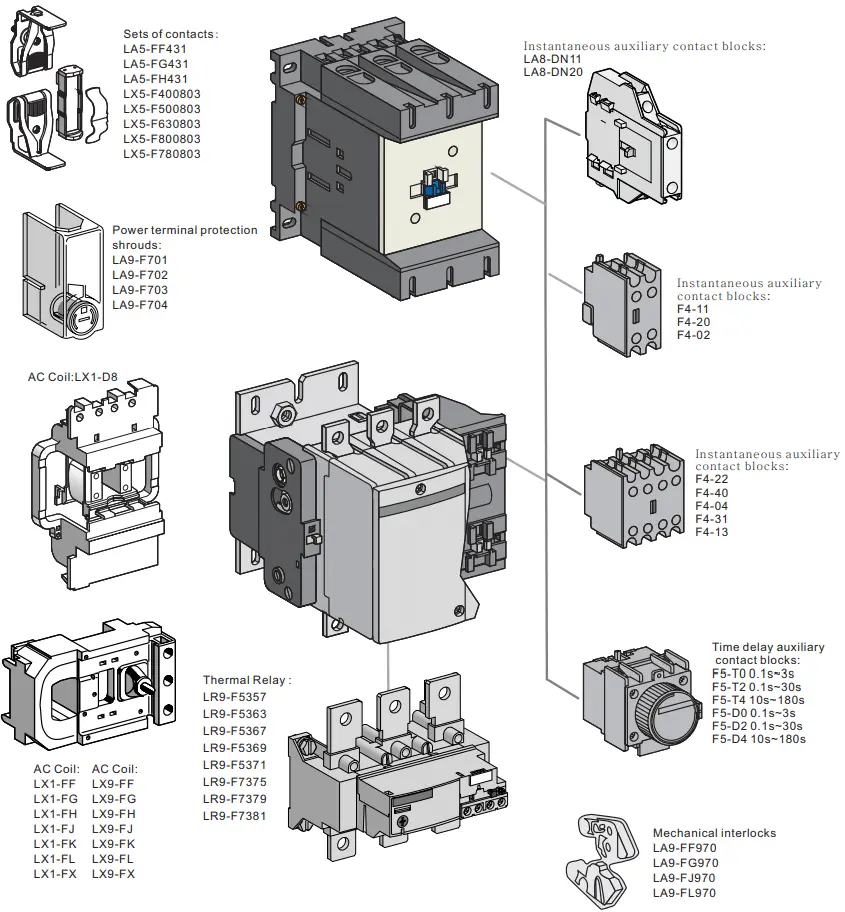

መለዋወጫዎች

D Contactor

ለምን CDADA D Contactor ይምረጡ?

★ እውነተኛ IEC ተገዢነት

በ IEC/EN 60947-4-1 የተነደፈ እና የተፈተነ - ዓለም አቀፍ ተቀባይነትን እና መስተጋብርን ያረጋግጣል።

★ ሙሉ የሞተር መቆጣጠሪያ መፍትሄ

ለተሟሉ የሞተር ጀማሪ ስብሰባዎች ከCDADA የሙቀት መጨናነቅ ቅብብሎሽ ጋር ያጣምሩ - ከመጠን በላይ መጫን + አጭር ዙር + ማግለል።

★ ሰፊ የቮልቴጅ ተለዋዋጭነት

ከ13 ኤሲ እና 5 ዲሲ ኮይል ቮልቴጅ ይምረጡ—ለአለምአቀፍ ፕሮጀክቶች ወይም ድብልቅ-ቮልቴጅ ፓነሎች ተስማሚ።

★ ለከባድ ግዴታ ጠንካራ

AC-4 ግዴታን ይደግፋል (በተደጋጋሚ መቀልበስ/መሰኪያ) - ለክሬኖች፣ ሊፍት እና ማጓጓዣዎች ፍጹም።

★ Plug-and-Play ውህደት

መደበኛ 1NO+1NC ረዳት እውቂያዎች በቀላሉ መጠላለፍን፣ ምልክት መስጠትን ወይም PLC ግብረ መልስን ያነቃሉ።

★ የኢንዱስትሪ-ደረጃ አስተማማኝነት

ለከፍተኛ የኤሌክትሪክ ጽናት፣ ዝቅተኛ የግንኙነቶች መቋቋም እና የተረጋጋ ቅስት መጨናነቅ የተፈተነ - የመቀነስ ጊዜን ይቀንሳል።

★የእኛ ቁልፍ ጥቅማጥቅሞች፡- 1) የተሟሉ አለም አቀፍ የምስክር ወረቀቶች፣ 2) ጠንካራ የኦሪጂናል ዕቃ አምራች/ኦዲኤም አቅም፣ 3) ከፍተኛ ወጪ አፈጻጸም ጥምርታ፣ 4) አስተማማኝ መጠነ ሰፊ የማምረት አቅም፣ 5) ሰፊ የኤክስፖርት ልምድ።

D Contactor

★ በቤልት እና ሮድ ገበያዎች ላይ ከፍተኛ ትኩረት በማድረግ ምርቶቻችን በተሳካ ሁኔታ ወደ ደቡብ ምስራቅ እስያ፣ መካከለኛው ምስራቅ፣ ደቡብ አሜሪካ፣ አፍሪካ፣ አውሮፓ እና ሲአይኤስ ሀገራት ይላካሉ።

D Contactor

የተለመዱ መተግበሪያዎች

D Contactor የሞተር ጀማሪዎች: ፓምፖች, አድናቂዎች, ኮምፕረሮች, ማደባለቅ

D Contactor HVAC ሲስተምስ፡ ቺለር እና የንፋስ መቆጣጠሪያ

D Contactor የኢንዱስትሪ አውቶሜሽን፡ ማጓጓዣ መስመሮች፣ ማሸጊያ ማሽኖች

D Contactor የሕንፃ አስተዳደር: ሊፍት ቁጥጥር, ብርሃን ባንኮች

D Contactor ኢነርጂ እና ውሃ፡ የቆሻሻ ውሃ አያያዝ፣ የመስኖ ስርዓቶች

በተደጋጋሚ የሚጠየቁ ጥያቄዎች

Q1፡ “D Contactor” ማለት ምን ማለት ነው?

መ1፡ “ዲ” ለዚህ ሞጁል፣ ደረጃውን የጠበቀ AC contactor መድረክ በዓለም አቀፍ ደረጃ ጥቅም ላይ የሚውለውን ተከታታይ ስያሜ (LC1-D) ያመለክታል። ቴክኒካዊ ምደባ አይደለም—ነገር ግን በፓነል ህንፃ ውስጥ እንደ ከመጠን በላይ ጭነት ማስተላለፊያዎች እና የሜካኒካል መጋጠሚያዎች ካሉ መለዋወጫዎች ጋር ባለው ተኳሃኝነት በሰፊው ይታወቃል።
