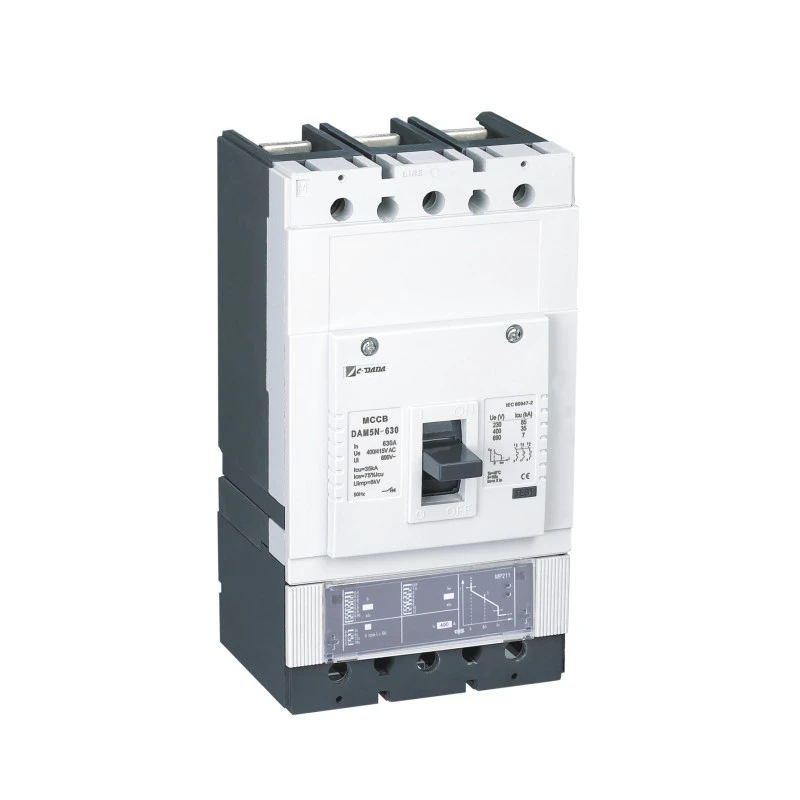

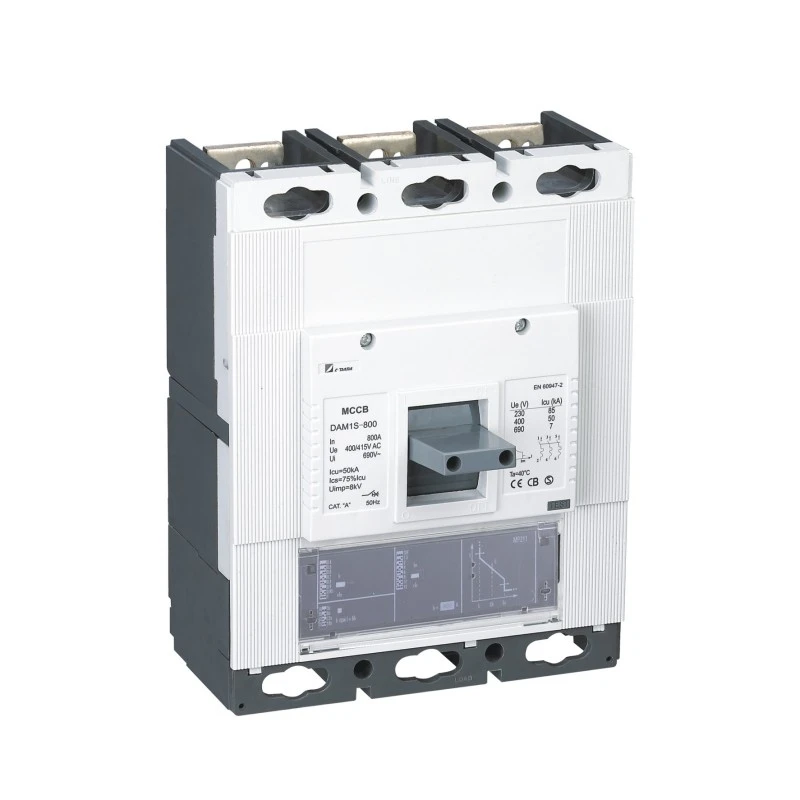

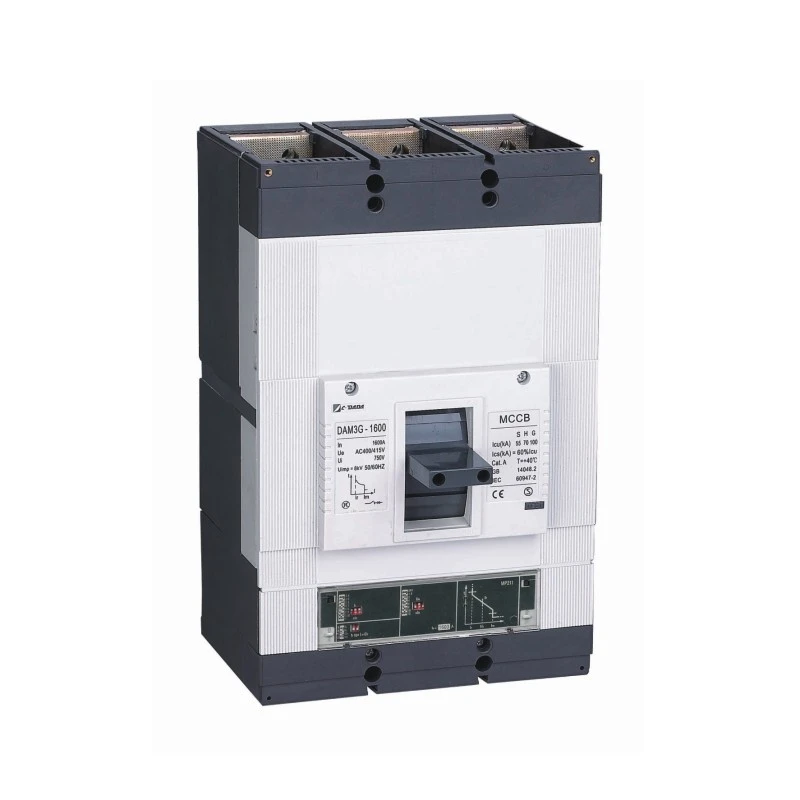

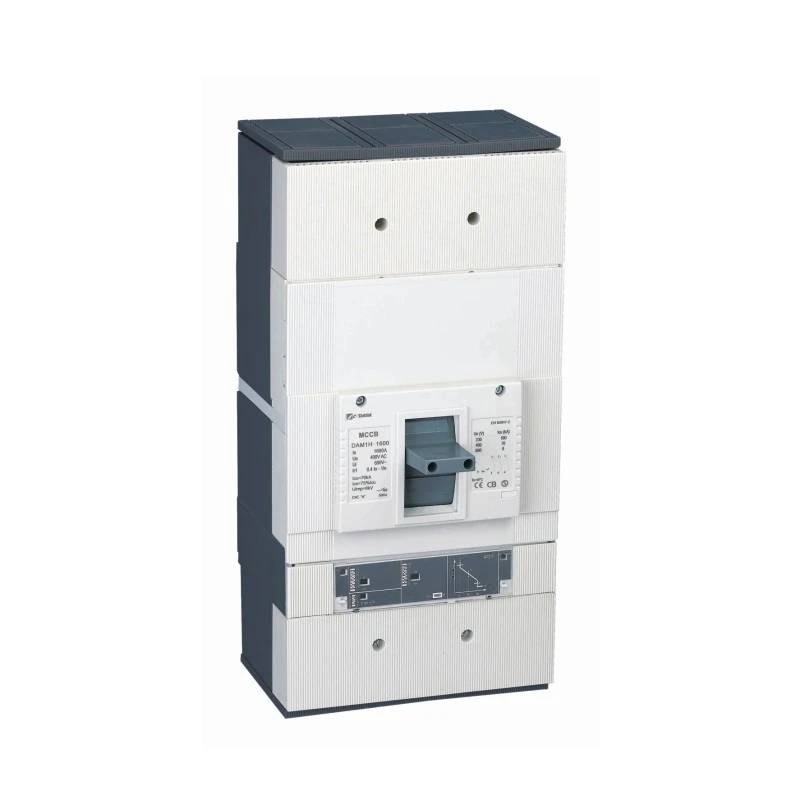

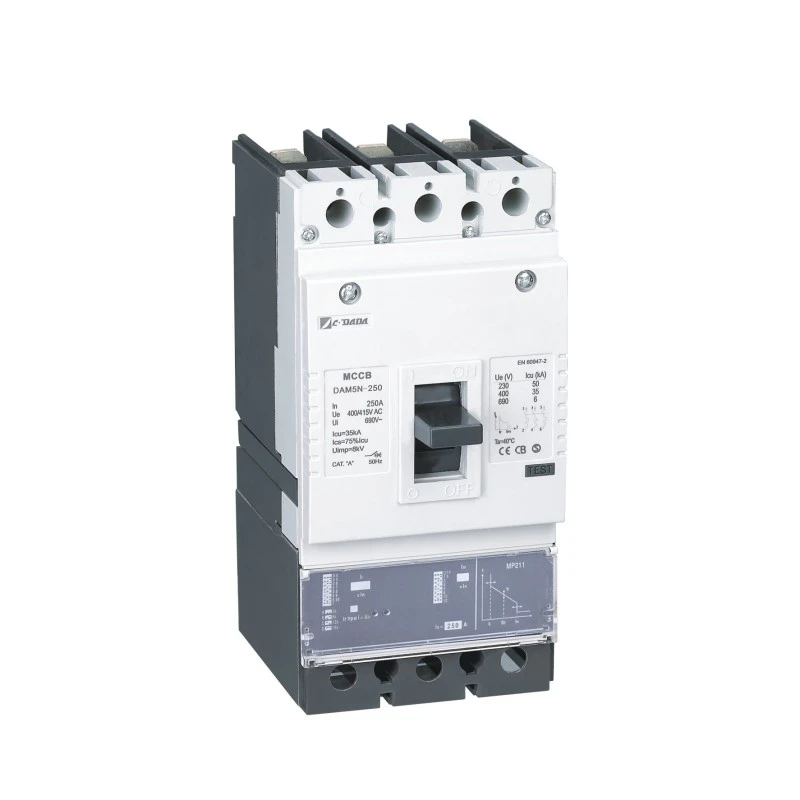

የኤሌክትሮኒክስ አይነት የሚቀረጽ ኬዝ ሰርክ ሰሪ

ትክክሇኛ፣ ብልህነት እና አስተማማኝነት ሇሚጠይቁ ዘመናዊ የኃይል አሠራሮች፣ የኤሌክትሮኒክስ ዓይነት የሚቀረጽ ኬዝ ሰርክ ሰሪ በሻንጋይ ዳዳ ኤሌክትሪክ ኮርፖሬሽን፣ LTD። በዝቅተኛ-ቮልቴጅ ጥበቃ ውስጥ አዲስ መስፈርት አዘጋጅቷል. ከተለምዷዊ የሙቀት-ማግኔቲክ መግቻዎች በተለየ ይህ የማሰብ ችሎታ ያለው MCCB በማይክሮፕሮሰሰር ላይ የተመሰረተ የኤሌክትሮኒካዊ ጉዞ ክፍልን በመጠቀም በጣም ትክክለኛ እና በፕሮግራም ሊሰራ የሚችል ከመጠን በላይ መከላከያ - ከአካባቢው የሙቀት መጠን መለዋወጥ ይከላከላል።

በሚስተካከሉ ቅንጅቶች ከ 40% እስከ 100% In (thermal) እና 1.5× ወደ 12× In (ማግኔቲክስ) በመረጃ ማእከላት፣ በኢንዱስትሪ ፋብሪካዎች፣ በሆስፒታሎች እና በታዳሽ ሃይል ስርአቶች ውስጥ ለተወሳሰበ ቅንጅት ተወዳዳሪ የሌለው ተለዋዋጭነት ይሰጣል። ከ100A እስከ 1600A በ400V/415V የተገመተ፣የታመቀ ዲዛይን ከላቁ ተግባራት ጋር ያጣምራል—እና ምንም እንኳን ኤሌክትሮኒክስ ባይሳካም እንኳ ያልተሳካ-ደህንነቱ የተጠበቀ ቀጥተኛ ጉዞን ያካትታል።

ቁልፍ ዝርዝሮች

ሞዴል፡ CDADA DAM2/DE Series (የኤሌክትሮኒካዊ አይነት የሚቀረጽ ኬዝ ሰርክ ሰሪ)

ዓይነት: ኤሌክትሮኒክ የሚቀረጽ መያዣ የወረዳ ተላላፊ

ምሰሶዎች: 3P / 4P

ደረጃ የተሰጠው ቮልቴጅ (Ue): 400V/415V AC

ደረጃ የተሰጠው የአሁኑ (ውስጥ): 100A - 1600A

የጉዞ ክፍል፡- በማይክሮፕሮሰሰር ላይ የተመሰረተ ኤሌክትሮኒክ ልቀት

የሙቀት ማስተካከያ (ኢር)፡ 40% - 100% የ In

መግነጢሳዊ ማስተካከያ (ኢም): 1.5× - 12× ኢን

ጥቅሞች

★ ሰፊ ክልል፡100A እስከ 1600A(AC)

★ የታመቀ ልኬቶች

★ የሚስተካከለው የሙቀት ማስተካከያ (40-100%) ውስጥ።

★ የሚስተካከለው መግነጢሳዊ መቼት (1.5-12 ጊዜ) ውስጥ።

★ የጉዞ አዝራር አቅርቦትን ግፋ።

★ የተለየ ዋና እና arcing እውቂያዎች

★ መለዋወጫዎች ሰፊ ክልል.

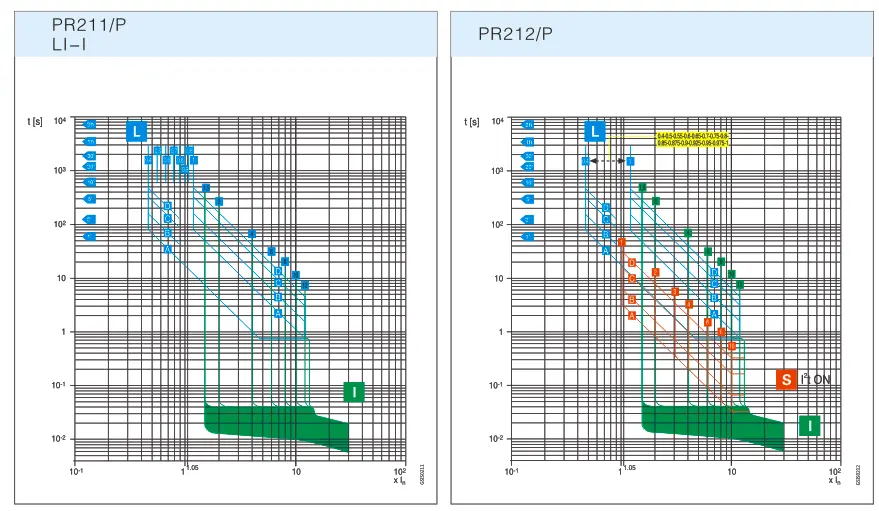

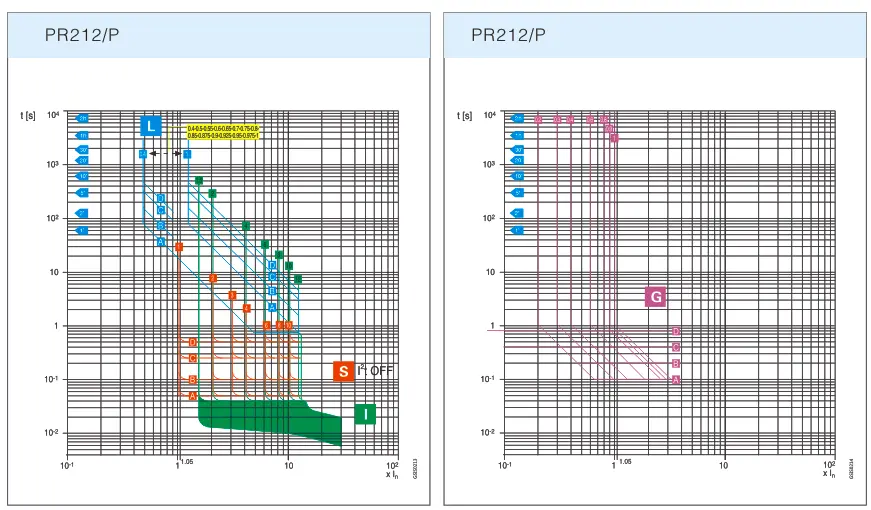

የኤሌክትሮኒካዊ ልቀት ባህሪ ኩርባ

የኤሌክትሪክ መለኪያዎች

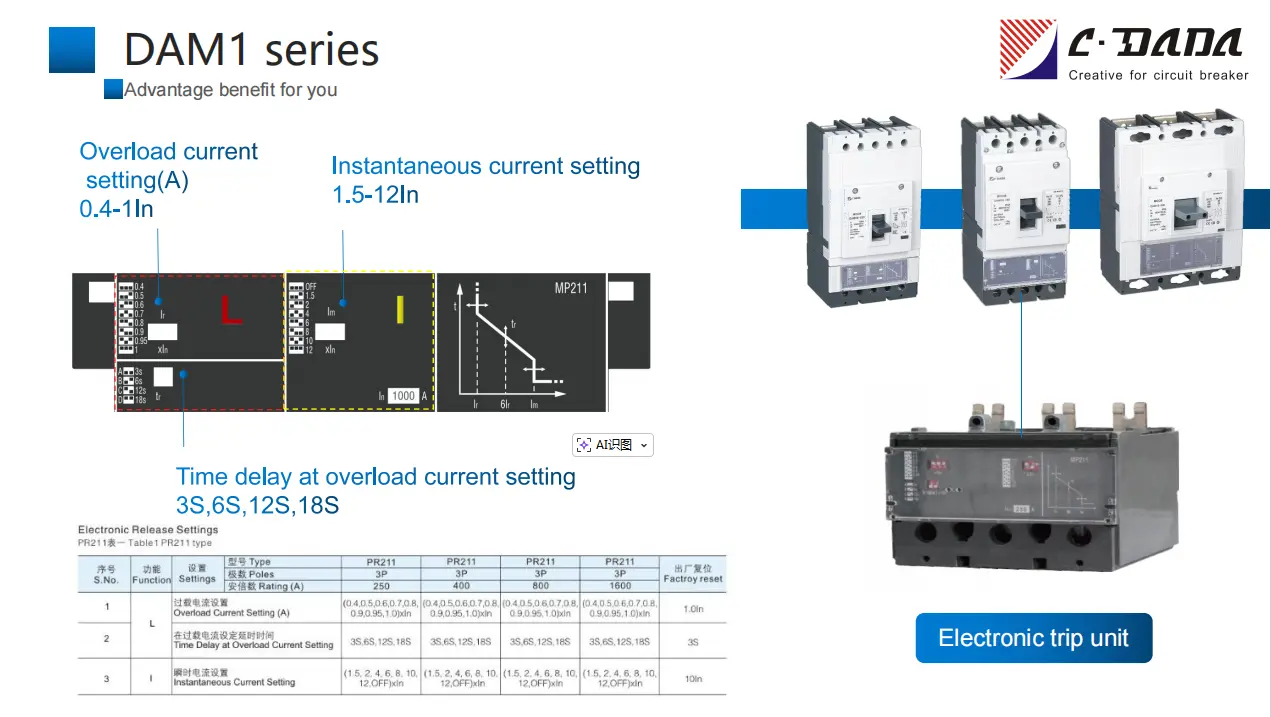

ሠንጠረዥ 1 PR211 ዓይነት

ኤስ.አይ.

ተግባር

ቅንብሮች

ዓይነት

PR211

PR211

PR211

PR211

የፋብሪካ ዳግም ማስጀመር

ምሰሶዎች

3 ፒ

3 ፒ

3 ፒ

3 ፒ

ደረጃ (ሀ)

250

400

800

1600

1

L

የአሁን ቅንብር (A) ከመጠን በላይ ጫን

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0) xIn

1.0 ውስጥ

2

ከመጠን በላይ በመጫን የአሁኑ ቅንብር ጊዜ መዘግየት

3S፣6S፣12S፣18S

3S፣6S፣12S፣18S

3S፣6S፣12S፣18S

3S፣6S፣12S፣18S

3 ሰ

3

I

ቅጽበታዊ የአሁኑ ቅንብር

(1.5, 2, 4, 6, 8, 10, 12, ጠፍቷል) x ውስጥ

(1.5, 2, 4, 6, 8, 10, 12, ጠፍቷል) x ውስጥ

(1.5, 2, 4, 6, 8, 10, 12, ጠፍቷል) x ውስጥ

(1.5, 2, 4, 6, 8, 10, 12, ጠፍቷል) x ውስጥ

10 ውስጥ

ሠንጠረዥ 2 PR212 ዓይነት

ኤስ.አይ.

ተግባር

ቅንብሮች

ዓይነት

PR212

PR212

PR212

PR212

የፋብሪካ ዳግም ማስጀመር

ምሰሶዎች

3 ፒ

3 ፒ

3 ፒ

3 ፒ

ደረጃ (ሀ)

250

400/630

800

1600

1

L

የአሁን ቅንብር (A) ከመጠን በላይ ጫን

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

1.0 ውስጥ

2

ከመጠን በላይ በመጫን የአሁኑ ቅንብር ጊዜ መዘግየት

3S፣6S፣12S፣18S

3S፣6S፣12S፣18S

3S፣6S፣12S፣18S

3S፣6S፣12S፣18S

3 ሰ

3

S

አጭር - የወረዳ ወቅታዊ ቅንብር (A)

(1, 2, 3, 4, 6, 8, 10, ጠፍቷል) x ውስጥ

(1, 2, 3, 4, 6, 8, 10, ጠፍቷል) x ውስጥ

(1, 2, 3, 4, 6, 8, 10, ጠፍቷል) x ውስጥ

(1, 2, 3, 4, 6, 8, 10, ጠፍቷል) x ውስጥ

6 ውስጥ

4

የአጭር ዙር የአሁኑ ቅንብር የጊዜ መዘግየት

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

ቅጽበታዊ የአሁኑ ቅንብር

(1.5, 2, 4, 6, 8, 10, 12, ጠፍቷል) x ውስጥ

(1.5, 2, 4, 6, 8, 10, 12, ጠፍቷል) x ውስጥ

(1.5, 2, 4, 6, 8, 10, 12, ጠፍቷል) x ውስጥ

(1.5, 2, 4, 6, 8, 10, 12, ጠፍቷል) x ውስጥ

10 ውስጥ

6

G

የመሬት ስህተት የአሁኑ ቅንብር (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, ጠፍቷል) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, ጠፍቷል) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, ጠፍቷል) xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, ጠፍቷል) xIn

1.0 ውስጥ

7

የመሬት ጥፋት ቅንብር ላይ የጊዜ መዘግየት

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

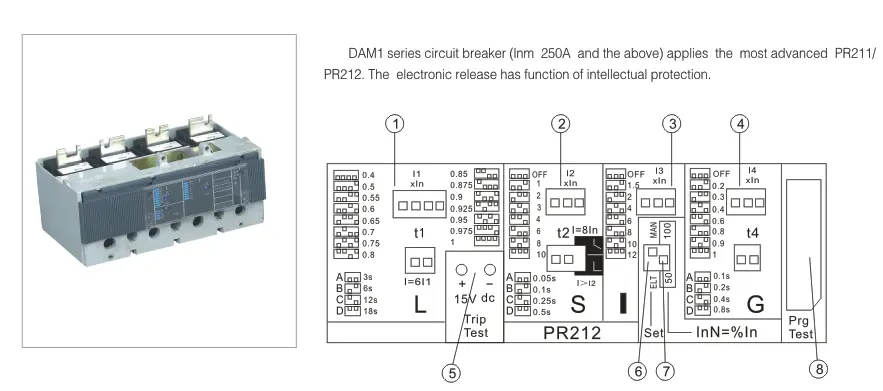

የኤሌክትሪክ ወይም የኤሌክትሮኒክስ መለኪያዎች ምርጫ

ተግባር SET (ELT/MAN ቀይር)

9

የዜሮ መስመር የዲፕ መቀየሪያ መለኪያዎችን ለማዘጋጀት ያገለግላል

InN =% ውስጥ ፣ 50/100 ቀይር

10

ለግንኙነት መለኪያ መሳሪያ ሶኬት

የፓነል ሶኬት

ለምን CDADA ኤሌክትሮኒክ MCCB ይምረጡ?

★ እውነተኛ ኢንተለጀንስ እንጂ አውቶሜሽን ብቻ አይደለም።
ማይክሮፕሮሰሰሩ የአሁኑን ሞገድ ቅርጾችን ያለማቋረጥ ይመረምራል፣ ይህም ትክክለኛ ተቃራኒ ጊዜን፣ የተወሰነ ጊዜ እና ቅጽበታዊ ጥበቃን ያስችላል—በሙቀት ወይም በእርጅና ምክንያት ምንም መንሸራተት የለም።

★ ያልተሳካ-አስተማማኝ ንድፍ
ምንም እንኳን የኤሌክትሮኒክስ ዑደት ባይሳካም ፣ ቀጥተኛ ኤሌክትሮማግኔቲክ መቆለፊያ በከባድ አጭር ወረዳዎች ጊዜ ሰባሪውን ጉዞዎች ያረጋግጣል - IEC 60947-2 የደህንነት ድግግሞሽ መስፈርቶችን ያሟላል።

★ የላቀ ማስተባበር
እጅግ በጣም ሰፊ የማስተካከያ ክልሎች (40-100% Ir፣ 1.5–12× Im) ወደላይ/ታች ተፋሰስ መሳሪያዎች ጋር ፍጹም ቅንጅትን ይፈቅዳሉ—የመጥፋት ዞኖችን ይቀንሱ።

★ የወደፊት ማረጋገጫ መሠረተ ልማት
ከአማራጭ የመገናኛ ሞጁሎች (Modbus RTU፣ Profibus) ጋር ተኳሃኝ ከህንፃ አስተዳደር ሲስተምስ (BMS) ወይም ስማርት ፍርግርግ ጋር ለመዋሃድ።

★ ዓለም አቀፍ ጥራት, ተወዳዳሪ ዋጋ
በ ISO 9001 በሻንጋይ የተመረተ፣ ከአለም አቀፍ የምስክር ወረቀቶች ጋር—በአውሮፓ ደረጃ አፈጻጸምን በእስያ ወጪ ቅልጥፍና ያቀርባል።

★ በምርት ልማት፣ ማሻሻያ እና ማበጀት ላይ ያተኮረ 15 መሐንዲሶች ያሉት የተወሰነ ቡድን አለን።

ተስማሚ መተግበሪያዎች

የውሂብ ማዕከሎች፡- የብልሽት አለመሳካቶችን በትክክለኛው የተመረጠ መሰናክል ይከላከሉ።

ሆስፒታሎች፡- ለሕይወት ድጋፍ ሥርዓቶች ያልተቋረጠ ኃይልን ያረጋግጡ

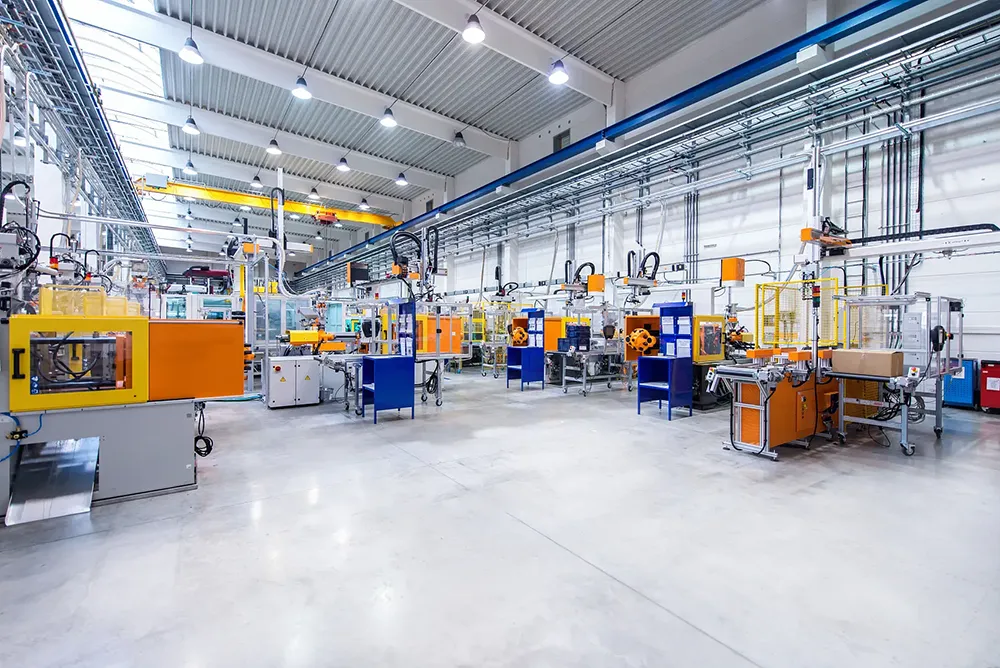

የኢንዱስትሪ አውቶሜሽን፡ ከቪኤፍዲዎች፣ ለስላሳ ጀማሪዎች እና ከሮቦቲክስ ጋር ማስተባበር

የፀሐይ/የንፋስ እርሻዎች፡ ከተለዋዋጭ ትውልድ መገለጫዎች ጋር መላመድ

ዘመናዊ የንግድ ሕንፃዎች፡ ያለ ተጨማሪ ሜትሮች የኃይል ክትትልን ያንቁ

ተዘውትረው የሚጠየቁ ጥያቄዎች (FAQ)

Q1፡ ኤሌክትሮኒክ MCCB ከሙቀት-ማግኔቲክ የሚለየው ምንድን ነው?

መ 1፡ የኤሌክትሮኒክስ አይነት የሚቀረጽ ኬዝ ሰርክ ሰሪዎች ማይክሮፕሮሰሰርን ይጠቀማሉ ወቅታዊ እና ጉዞዎችን በከፍተኛ ትክክለኛነት ለመተንተን። በከባቢ አየር ሙቀት አይነኩም፣ ሰፋ ያሉ የማስተካከያ ክልሎችን ያቀርባሉ፣ እና የመጫኛ ውሂብ ምዝግብ ማስታወሻ ማቅረብ ይችላሉ—ከቢሜታል/ሶሌኖይድ-ተኮር የሙቀት-መግነጢሳዊ አይነቶች በተለየ።

Q2፡ የ1600A ኤሌክትሮኒክስ MCCB በ 4-pole ውቅር ውስጥ ይገኛል?

መ2፡ አዎ— ሁሉም የሲዲዳ ኤሌክትሮኒክስ ኤምሲቢዎች ከ250A እስከ 1600A በሁለቱም 3P እና 4P ስሪቶች ይገኛሉ።

Q3: የኤሌክትሮኒካዊ የጉዞ ክፍል በአጭር ዑደት ውስጥ ካልተሳካ ምን ይከሰታል?

A3፡ ሰባሪው ሜካኒካል ምትኬን ያካትታል፡ በከባድ የጥፋት ሞገዶች (> 12× In)፣ መግነጢሳዊ መቆለፊያ ቀጥታ መከፈትን ያነሳሳል - ከመስመር ውጭ በኤሌክትሮኒክስም ቢሆን ደህንነትን ያረጋግጣል።

Q4: የእውነተኛ ጊዜ የአሁኑን ዋጋዎች መከታተል እችላለሁ?

መ 4፡ አዎ— የኤሌክትሮኒካዊ የጉዞ አሃድ ቅጽበታዊ፣ ከፍተኛ፣ ደቂቃ እና አማካይ የአሁኑን በተመረጡ የሰዓት መስኮቶች (ለምሳሌ፣ 24 ሰአት) ያሳያል፣ ለኃይል አስተዳደር ጠቃሚ።

Q5፡ ለምን CDADAን ከሌሎች የማሰብ ችሎታ ያላቸው የMCCB ብራንዶች መረጠ?

A5፡ CDADA ያቀርባል፡-

● እውነተኛ ባለሁለት ክልል ማስተካከል (ብዙ ተወዳዳሪዎች Im እስከ ≤10× ይገድባሉ)

● ደህንነቱ ያልተጠበቀ የሜካኒካል ምትኬ (ሁሉም "ኤሌክትሮኒካዊ" MCCBs ይህ የላቸውም)

● የታመቀ መጠን—ያለ ማሻሻያ የቆዩ ፓነሎችን ይስማማል።

● ጠንካራ አለምአቀፍ ማረጋገጫ ፖርትፎሊዮ (ASTA, KEMA, CE)

● የኦሪጂናል ዕቃ አምራች-ተስማሚ ዋጋ በእንግሊዝኛ በቴክኒክ ድጋፍ
