MCB ማንቂያ እና ረዳት ግንኙነት

Model:DAB7-FL

ለDAB7-63 መግቻዎች CDADA MCB ማንቂያ እና አጋዥ ግንኙነት-ባለሁለት ተግባር ሞጁሉን ይግዙ። በአንድ የታመቀ ክፍል ውስጥ 2 የማስተላለፊያ እውቂያዎችን (ረዳት + ማንቂያ) ያዋህዳል። ለርቀት ሁኔታ ክትትል እና በፓነሎች ውስጥ የስህተት ምልክት ለማድረግ ተስማሚ። ቀላል የግራ ጎን አንጠልጣይ ጫን። እንደ ቀጥተኛ ፋብሪካ፣ OEM/የጅምላ ዋጋ አለ።

ጥያቄ ላክ

የምርት ማብራሪያ

ሲዲዳኤ የ40+ ዓመታት ልምድ ያለው አምራች እና አቅራቢ ነው፣ የፓነል ኦፕሬተሮች የተደናቀፈ ሰባሪ ያመለጡባቸው በጣም ብዙ ፕሮጀክቶችን አይተናል - በጣም እስኪዘገይ ድረስ። ለዚያም ነው የሲዲዳኤምሲቢ ማንቂያ እና ረዳት ግንኙነት (DAB7-FL): በአንድ ሞጁል ውስጥ ሁለት ወሳኝ ምልክቶችን የሚሰጣችሁ ብልጥ፣ ቦታ ቆጣቢ መፍትሄ የነደፍነው - ሰባሪ ቦታ (ኦን/አጥፋ) እና የጉዞ ምክንያት (ከመጨናነቅ/አጭር ዙር)።

የኛ ምክር፡ የቁጥጥር ስርዓትዎ በእጅ መጥፋት እና በስህተት ጉዞ መካከል ያለውን ልዩነት መለየት ከፈለገ ይህ መግለጽ ያለብዎት ተጨማሪ መገልገያ ነው። መደበኛ ረዳት እውቂያዎች ብቻውን ሊለዩ አይችሉም - የእኛ ግን ይችላል።

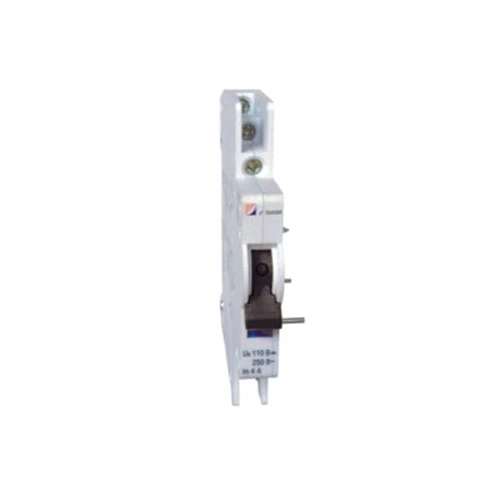

Mcb Alarm And Auxiliary Contact

ባለሁለት ተግባር ንድፍ፡ አንድ ሞዱል፣ ሁለት ሲግናሎች

የCDADA MCB ማንቂያ እና ረዳት እውቂያ ሁለት ገለልተኛ የማስተላለፊያ እውቂያዎችን ከጎበዝ ሜካኒካል መራጭ ጋር ያሳያል፡-

★ ቢጫ አመልካች በ “A”፡ ሁለቱም እውቂያዎች እንደ ረዳት እውቂያዎች ሆነው ያገለግላሉ → ሲግናል MCB በርቷል/ጠፍቷል

★ ቢጫ አመልካች በ"AL"፡

★ የግራ ዕውቂያ = ረዳት (የበራ/የጠፋ ሁኔታ)

★ ትክክለኛ ግንኙነት = ማንቂያ (በስህተት ምክንያት MCB ሲሄድ ብቻ ነው የሚሰራው)

★ ይህ ማለት ሽቦ ማድረግ ይችላሉ፡-

★ አረንጓዴ መብራት "መብራቱን" ለማሳየት

★ “የስህተት ደወል”ን ለማስነሳት ቀይ መብራት ወይም PLC ግብዓት

★ ሁሉም በእርስዎ DAB7-63 MCB ላይ ካለው ነጠላ ተጨማሪ ሞጁል።

ቴክኒካዊ ዝርዝሮች

መለኪያ	ዋጋ
ተኳሃኝ ኤም.ሲ.ቢ	CDADA DAB7-63 ተከታታይ ብቻ (1P–4P)
የእውቂያ አይነት	2 ቡድኖች የለውጥ (የማስተላለፍ) እውቂያዎች
የኤሌክትሪክ ደረጃዎች
	• AC-12፡ 230V AC፣ 2A
	• AC-15፡ 230V AC፣ 1A
	• ዲሲ-12፡ 11 0 ቪ ዲሲ፣ 0.5 ኤ
የመጫኛ ቦታ	የ MCB ግራ ጎን
መጫን	በባለ ሁለት ጎን ቴፕ + በአማራጭ የ DIN ባቡር ቅንጥብ የተጠበቀ
ሜካኒካል አገናኝ	ቀጥተኛ የመኪና ዘንግ መጋጠሚያ - ምንም ውጫዊ ማንሻዎች አያስፈልጉም

ጠቃሚ፡ ይህ ተጨማሪ መገልገያ ለብቻው ጥቅም ላይ ሊውል አይችልም - በቀጥታ በ DAB7-63 MCB ላይ መጫን አለበት.

የመጫኛ መመሪያ (ከእኛ የመስክ መሐንዲሶች)

★ ለአስተማማኝ እና አስተማማኝ ቀዶ ጥገና እነዚህን ደረጃዎች ይከተሉ፡

★ ከመጫንዎ በፊት ወረዳውን ያጥፉ።

★ የDAB7-FL ሞጁሉን ጠቅ እስኪያደርግ ወደ DAB7-63 MCB በግራ በኩል ያንሸራትቱ።

★ በተካተተው ባለ ሁለት ጎን ቴፕ (ለንዝረት መቋቋም) ደህንነትን ይጠብቁ።

★ ሽቦዎችን ከ 4 ተርሚናሎች ጋር ያገናኙ (2 በአንድ የእውቂያ ቡድን):

★ ለረዳት (ሁኔታ) የግራ ጥንድ ይጠቀሙ

★ ለማንቂያ ቀኝ ጥንድ ይጠቀሙ (የጉዞ ማወቂያ)

★ የስህተት ማንቂያ ተግባር ከፈለጉ ቢጫ መራጩን ወደ “AL” ያዘጋጁ።

★ ሙከራ፡- MCB ን በእጅ ያሽከርክሩ - በስህተት ጉዞ ወቅት የማስጠንቀቂያ ደወል ብቻ ሁኔታ መቀየር አለበት።

★ Pro ጠቃሚ ምክር፡ ገመዶችዎን በግልፅ ይሰይሙ! ብዙ ቴክኒሻኖች በኮሚሽኑ ወቅት የረዳት እና የማንቂያ ምልክቶችን ግራ ያጋባሉ።

ከመደበኛ ረዳት እውቂያ ይልቅ ይህንን መቼ መጠቀም አለብዎት?

ሁኔታ	መደበኛ ረዳት	CDADA ማንቂያ + ረዳት
MCB መብራቱን/ መጥፋቱን ማወቅ ያስፈልጋል	✅ አዎ	✅ አዎ
ለምን እንደተሰናከለ ማወቅ አለብኝ (ስህተት vs. manual off)	❌ አይ	✅ አዎ
የርቀት SCADA/PLC ክትትል ያለው ፓነል	የተወሰነ መረጃ	ሙሉ የምርመራ ችሎታ
የእሳት ማንቂያ ወይም የደህንነት መቆለፊያ ወረዳዎች	በቂ አይደለም	የኮድ መስፈርቶችን ያሟላል።

የተለመዱ መተግበሪያዎች፡-

★ የውሂብ ማዕከል PDU ክትትል

★ የፀሐይ አጣማሪ ሳጥኖች

★ የኢንዱስትሪ መቆጣጠሪያ ፓነሎች

★ የሕንፃ አስተዳደር ሥርዓቶች (BMS)

★ ሊፍት ወይም HVAC ደህንነት ወረዳዎች

በተደጋጋሚ የሚጠየቁ ጥያቄዎች

Q1፡ ይህንን በCDADA ኤምሲቢዎች ላይ መጠቀም እችላለሁ?

A1፡ አይ DAB7-FL በሜካኒካል እና በመጠን የተነደፈ ለCDADA DAB7-63 መግቻዎች ብቻ ነው። ከሽናይደር፣ ኤቢቢ ወይም ሲመንስ ኤም ሲቢዎች ጋር አይመጥንም።

Q2፡ የማንቂያ ደውሉ በትክክል እንዴት ይሰራል?

መ2፡ በኤም.ሲ.ቢ ውስጥ፣ በሙቀት/ማግኔቲክ ጥፋት ጉዞ ወቅት የጉዞ መቀርቀሪያ ዘዴ በተለየ መንገድ ይንቀሳቀሳል እና በእጅ ማብሪያ / ማጥፊያ። DAB7-FL ይህንን የሜካኒካል ልዩነት ይገነዘባል እና ማንቂያውን በእውነተኛ ጥፋቶች ጊዜ ብቻ ያነቃል።

Q3: ሁለቱንም እውቂያዎች በሽቦ ያስፈልገኛል?

A3፡ የግድ አይደለም። እንደ መቆጣጠሪያ አመክንዮ ላይ በመመስረት ረዳት፣ ማንቂያውን ወይም ሁለቱንም ብቻ መጠቀም ይችላሉ። ሞጁሉ ተለዋዋጭነት ይሰጥዎታል.

Q4: ለዲሲ የፀሐይ አፕሊኬሽኖች ተስማሚ ነው?

A4: አዎ! 110V/0.5A በሆነ የዲሲ-12 ደረጃ፣ የPV ድርድር ስህተቶችን በርቀት ፈልጎ ማግኘት በሚፈልጉበት ቦታ ለፀሃይ ህብረቁምፊ ክትትል በጣም ጥሩ ነው።

Q5፡ ለምን ከአጠቃላይ ብራንዶች CDADA ን ይምረጡ?

መ 5፡ ስለምንሰጥ፡-

● እውነተኛ ጥፋት (የአቋም ዳሰሳ ብቻ ሳይሆን)

● እንከን የለሽ ውህደት ከ DAB7 MCBs - ምንም አስማሚ ሰሌዳዎች የሉም

● በፋብሪካ የተፈተነ የሜካኒካል ትስስር - ምንም ጨዋታ ወይም ያመለጡ ምልክቶች

● ለመስክ ማረጋገጫ የእይታ አመልካች (ቢጫ ባንዲራ) አጽዳ

● ዓለም አቀፍ የምስክር ወረቀቶች (CE, CB, RoHS) ከችግር ነጻ ለሆኑ ፕሮጀክቶች

የመጨረሻ ማስታወሻ ከCDADA R&D

በዘመናዊ ኤሌክትሪክ አሠራሮች ውስጥ 'ማብራት / ማጥፋት' በቂ አይደለም - የማሰብ ችሎታ ያስፈልግዎታል. የእኛ የኤምሲቢ ማንቂያ እና ረዳት እውቂያ ቀላል ሰባሪ ወደ የምርመራ መስቀለኛ መንገድ ይለውጠዋል፣ ይህም ይበልጥ ብልህ እና ደህንነቱ የተጠበቀ ፓነሎች እንዲገነቡ ያግዝዎታል። እና ኤም.ሲ.ቢን በሚቀርጸው በዚሁ ቡድን የተሰራ ስለሆነ፣ ፍጹም የሆነ ውህደት ታገኛላችሁ - ምንም ግምት የለም። - CDADA የምርት ልማት ቡድን

ለማዘዝ ዝግጁ ነዎት? እናቀርባለን፡-

● ለፓነል ግንበኞች የጅምላ ቅናሾች

● ቅድመ-የተገጣጠሙ MCB + DAB7-FL ክፍሎች (ጉልበት ይቆጥቡ)

● ነፃ የወልና ሥዕላዊ መግለጫዎች እና የ PLC ሎጂክ ምሳሌዎች
