CM1 የሚቀረጽ ኬዝ ሰርክ ሰሪ

Model:DAM2 (CM1) Series

ይህ CDADA CM1 Molded Case Circuit Breaker (MCCB) የተገነባው ለጅምላ ግዥ ሲሆን በIEC60947-2 ማረጋገጫ እና ለኢንዱስትሪ ሃይል ስርዓቶች የተረጋጋ አፈጻጸም ያለው ነው። CM1 MCCB ከፍተኛ ጥንካሬ ያለው መዋቅር እና አስተማማኝ የመሰናከል ዘዴን ይጠቀማል፣ ለመጫን እና ለመጠገን ቀላል። በኃይል ማከፋፈያ እና በከባድ የኢንዱስትሪ አፕሊኬሽኖች ውስጥ ረጅም የአገልግሎት ዘመንን የሚያረጋግጥ የማሰብ ችሎታ ያለው ጥበቃን ከረጅም ዲዛይን ጋር ያጣምራል።

ጥያቄ ላክ

የምርት ማብራሪያ

ይህ DAM2 (CM1) ተከታታይ CM1 ሻጋታ ኬዝ ሰርክ ሰበር ሰሪ በቻይና ውስጥ አስተማማኝ አምራች እና አቅራቢ በሆነው በሻንጋይ ዳዳ ኤሌክትሪክ ኩባንያ የተሰራ ከፍተኛ አፈጻጸም ያለው ዝቅተኛ ቮልቴጅ መከላከያ መሳሪያ ነው። በተገመተው የኢንሱሌሽን ቮልቴጅ እስከ 800V፣የስራ ቮልቴጁ 400V/690V እና ከ63A እስከ 1600A ደረጃ የተሰጠው ለኃይል ማከፋፈያ፣የወረዳ ጥበቃ፣ሞተር ቁጥጥር እና አልፎ አልፎ መቀያየርን በስፋት ያገለግላል።

ይህ ተከታታይ አቀባዊ እና አግድም ተከላዎችን ይደግፋል, የ IEC60947-2 መስፈርትን ያከብራል, እና ሙሉ ጭነት, አጭር-የወረዳ እና ከቮልቴጅ በታች የኃይል መሳሪያዎችን ያቀርባል.

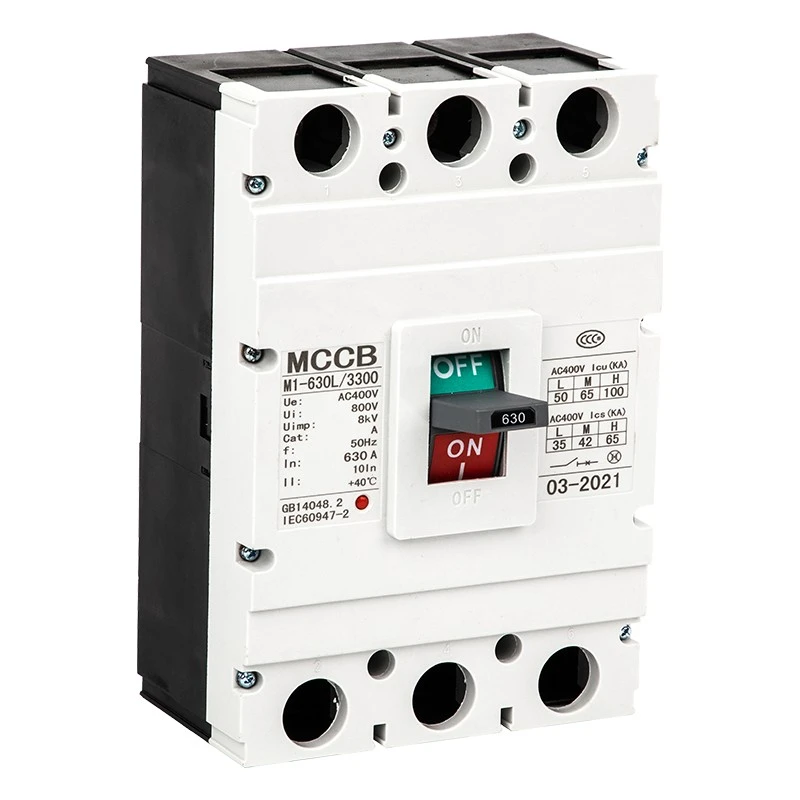

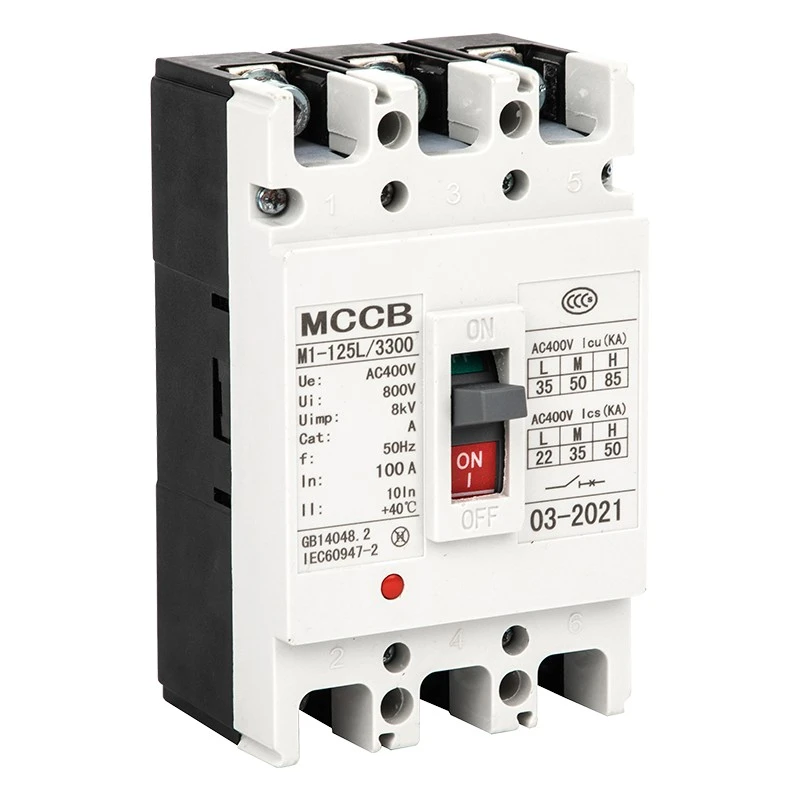

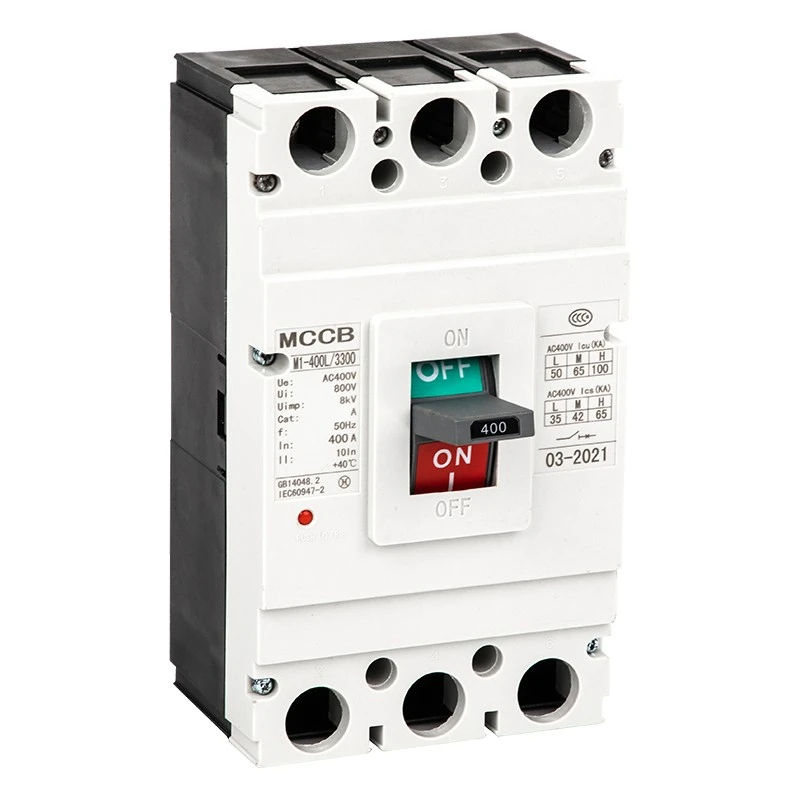

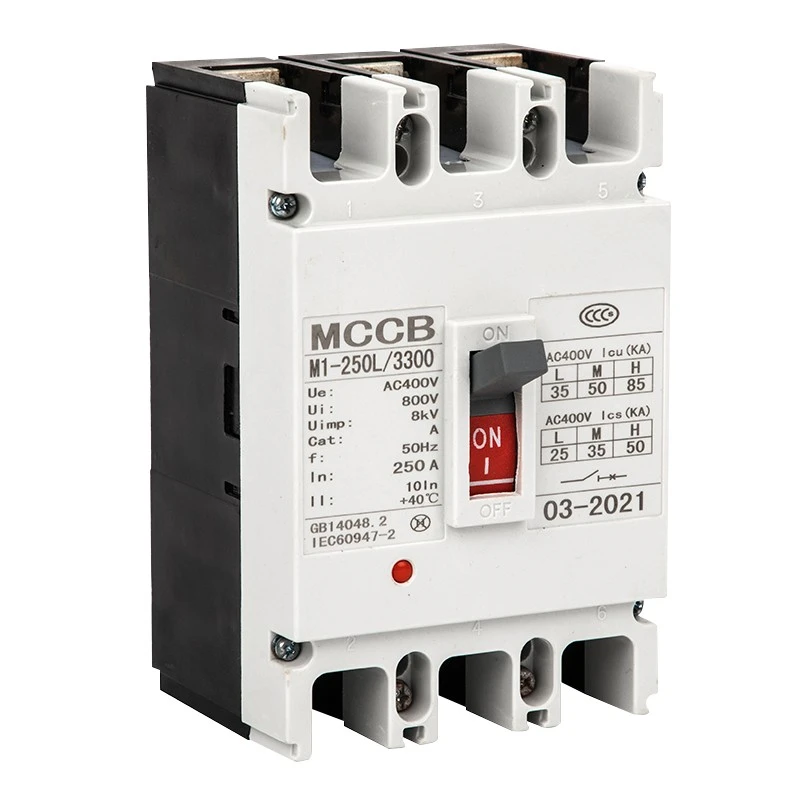

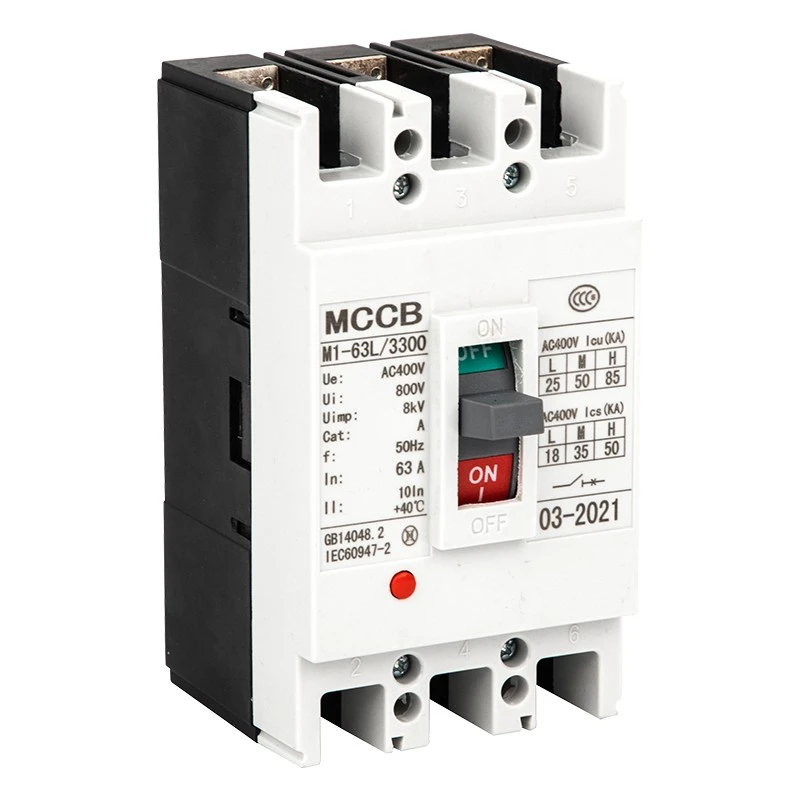

CM1 Moulded Case Circuit Breaker

የምርት ባህሪያት

★ ደረጃ የተሰጠው የኢንሱሌሽን ቮልቴጅ: 800V; የስራ ቮልቴጅ: 400V/690V

★ የአሁኑ ክልል፡ 63A፣ 100A፣ 225A፣ 400A፣ 630A፣ 800A፣ 1250,1600A

★ መስበር አቅም: L መደበኛ, M መካከለኛ, H ከፍተኛ መሰበር አይነት

★ Thermal-magnetic & electromagnetic double release modes

★ አቀባዊ / አግድም መጫኛ ፣ ለገለልተኛ አጠቃቀም ተስማሚ

★ ሰፊ የአካባቢ ሙቀት ክልል፡ -5℃~+40℃

★ ከፍታ ≤2000ሜ፣ ብክለት ዲግሪ 3

መተግበሪያዎች

CDADA CM1 Molded Case Circuit Breaker በኢንዱስትሪ እና በሲቪል ኃይል ማከፋፈያ ስርዓቶች ውስጥ በስፋት ይተገበራል, ይህም በፋብሪካዎች, በህንፃዎች, በዳታ ማእከሎች, በሃይል ጣቢያዎች, በመሠረተ ልማት, በሜካኒካል መሳሪያዎች እና በሃይል ማከፋፈያ ካቢኔቶች. እንዲሁም ለሞተር ጥበቃ፣ ለወረዳ ቅየራ እና ለግንባታ፣ ለብረታ ብረት፣ ለፔትሮኬሚካል እና ለሌሎች ኢንዱስትሪዎች ደህንነቱ የተጠበቀ የኃይል አቅርቦት አገልግሎት ላይ ይውላል።

ቴክኒካዊ መለኪያዎች

★ ደረጃዎች: IEC60947-2, GB14048.2

★ ድግግሞሽ፡ AC 50Hz/60Hz

★ ምሰሶ፡ 1P፣2P፣ 3P፣ 4P

★ መልቀቅ፡ ቴርማል-ማግኔቲክ (ድርብ)፣ ኤሌክትሮማግኔቲክ (ቅጽበታዊ)

★ ቅጽበታዊ ቅንብር: የስርጭት አይነት 10In± 20%; የሞተር ዓይነት 12 ኢን ± 20%

★ መጫኛ፡ የፊት መስመር፣ የኋላ ሽቦ፣ የተሰኪ አይነት

★ ኦፕሬሽን፡ በእጅ፣ በኤሌክትሪክ የሚሰራ አሰራር

ሞዴል	ምሰሶ	ደረጃ የተሰጠው ወቅታዊ (ሀ)	ደረጃ ተሰጥቶታል። የሚሰራ ቮልቴጅ (V)	ደረጃ ተሰጥቶታል። የኢንሱሌሽን ቮልቴጅ (V)	የመጨረሻው አጭር - የወረዳ መስበር አቅም (Icu) ደረጃ ተሰጥቶታል			ብልጭታ ርቀት (ሚሜ)
ሞዴል	ምሰሶ	ደረጃ የተሰጠው ወቅታዊ (ሀ)	ደረጃ ተሰጥቶታል። የሚሰራ ቮልቴጅ (V)	ደረጃ ተሰጥቶታል። የኢንሱሌሽን ቮልቴጅ (V)	የሙከራ ቮልቴጅ (V)	ኢኩ (ኬኤ)	Ics (ኬኤ)	ብልጭታ ርቀት (ሚሜ)
DAM2L-63	3	10፣16፣20፣25፣ 32፣40፣50፣63	400	500	400×1.10	25	18	0
DAM2M-63	3,4	10፣16፣20፣25፣ 32፣40፣50፣63	400	500		50	35	0
DAM2L-100	3,4	16 ፣ 20 ፣ 25 ፣ 32 ፣ 40 ፣ 50፣63፣80፣100	400	800		30	22	≤50
DAM2M-100	2,3,4					50	35
DAM2H-100	3					85	50
DAM2L-100	3,4		690			10	5
DAM2M-100	2,3,4		690			20	10
DAM2L-225	3,4	100 ፣ 125 ፣ 140 ፣ 160፣180፣200፣225	400	800		35	25
DAM2M-225	2,3,4					50	35
DAM2H-225	3					85	50
DAM2L-225	3,4		690			10	5
DAM2M-225	2,3,4		690			20	10
DAM2L-400	3	225 ፣ 250 ፣ 315 ፣ 350,400	400	800		50	35	≤100
DAM2M-400	3,4					65	42
DAM2H-400	3					100	65
DAM2L-400	3		690			15	8
DAM2M-400	3,4		690			20	10
DAM2L-630	3	400, 500, 630	400	800		50	35
DAM2M-630	3,4					65	42
DAM2H-630	3					100	65
DAM2L-630	3		6910			15	8
DAM2M-630	3,4		6910			20	10
DAM2M-800	3	630፣700፣800	400	800		75	50
DAM2H-800	3		400			100	65
DAM2M-800	3		4690			30	15
DAM2-1250	3	800 ፣ 1000 ፣ 1250	400	800		85	42
DAM2-1250	3	800 ፣ 1000 ፣ 1250	690	800		25	12.5

Outline እና የመጫኛ ልኬቶች

የእኛ CM1 MCCB የፊት ሽቦን፣ የኋላ ሽቦን እና የተሰኪ አይነትን ጨምሮ ለ63A–1600A ሞዴሎች የተሟላ የልኬት መረጃን ያቀርባል። የተለያዩ የፍሬም መጠኖች (63/100/225/400/630/800/1250/1600) ለመደበኛ የካቢኔ ጭነት H, H1, H2 ልኬቶች ጋር ይዛመዳሉ. በእጅ እና በኤሌክትሪክ የሚሰሩ የአሠራር ዘዴዎች ቁመት እንዲሁ በቀላሉ ለመሰብሰብ ደረጃውን የጠበቀ ነው።

መለዋወጫዎች እና ተግባራት

የውስጥ መለዋወጫዎች

★ Shunt ልቀት፡ 70%–110% ደረጃ የተሰጠው ቮልቴጅ ለታማኝ መሰናክል

★ ከቮልቴጅ በታች መለቀቅ፡ 35%–70% የቮልቴጅ ጠብታ ለራስ-ሰር ጥበቃ

★ ረዳት እውቂያ እና ማንቂያ እውቂያ፡ የምልክት ግብረ መልስ እና የስህተት ማንቂያ

★ቅድመ-የተከፈለ ሜትር የተወሰነ ልቀት፡- ከ0.5–2 ሰከንድ መዘግየት

ውጫዊ መለዋወጫዎች

★ በእጅ የሚሰራ ዘዴ

★ የኤሌክትሪክ (ሞተር) የአሠራር ዘዴ

★ ደረጃ መለያየቶች፣ ተንቀሳቃሽ ብሎኖች፣ የአውቶቡስ አሞሌዎች ኪት

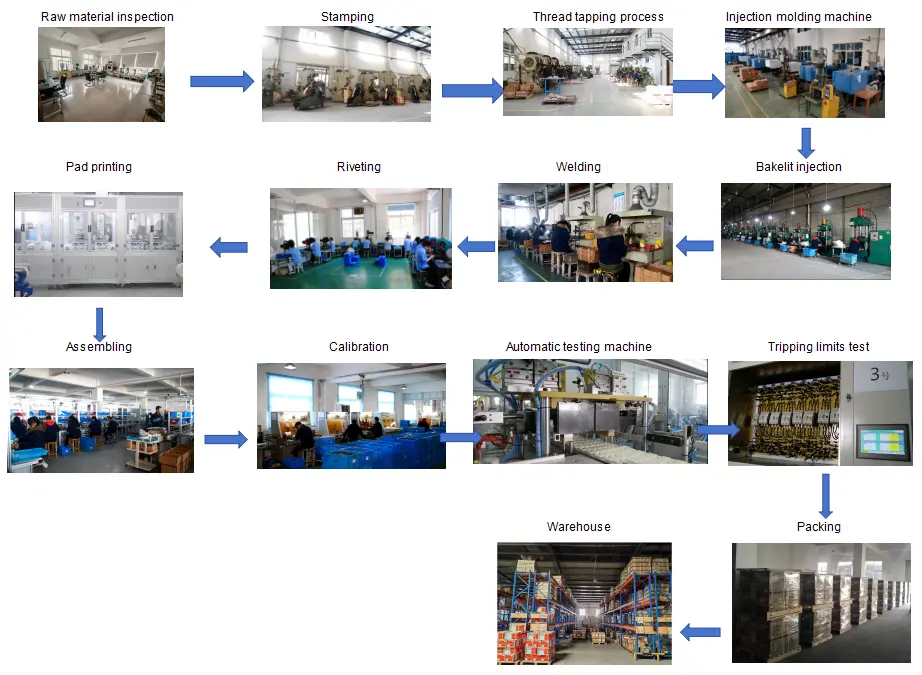

የጥራት ቁጥጥር ፍሰት

የጥሬ ዕቃ ቁጥጥር → የምርት ሂደት → የመሰብሰቢያ መስመር → የጉዞ ባህሪ ሙከራ → የሙቀት መጨመር ሙከራ → የአጭር ጊዜ ሙከራ → የእርጅና ሙከራ → የመልክ እና የልኬት ማረጋገጫ → ማሸግ → ከማጓጓዣ በፊት የመጨረሻ ምርመራ

CM1 Moulded Case Circuit Breaker

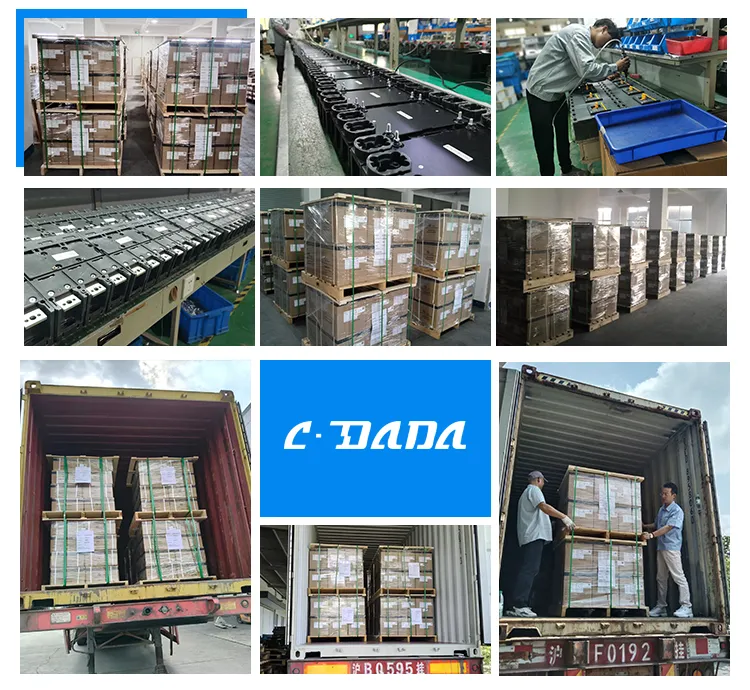

ማሸግ እና ማጓጓዣ

★ መደበኛ የኤክስፖርት ካርቶን + የእንጨት ፓሌት ለአስተማማኝ መጓጓዣ

★ መለያ: ሞዴል, የአሁኑ, ምሰሶ, ብዛት, የምስክር ወረቀት

★ ለባህር፣ አየር እና መሬት ሎጅስቲክስ ተስማሚ

CM1 Moulded Case Circuit Breaker

የምስክር ወረቀቶች

IEC60947-2፣ GB14048.2፣ CE፣ CB፣ ROHS እና ሌሎች አለም አቀፍ ማፅደቆች።

CM1 Moulded Case Circuit Breaker

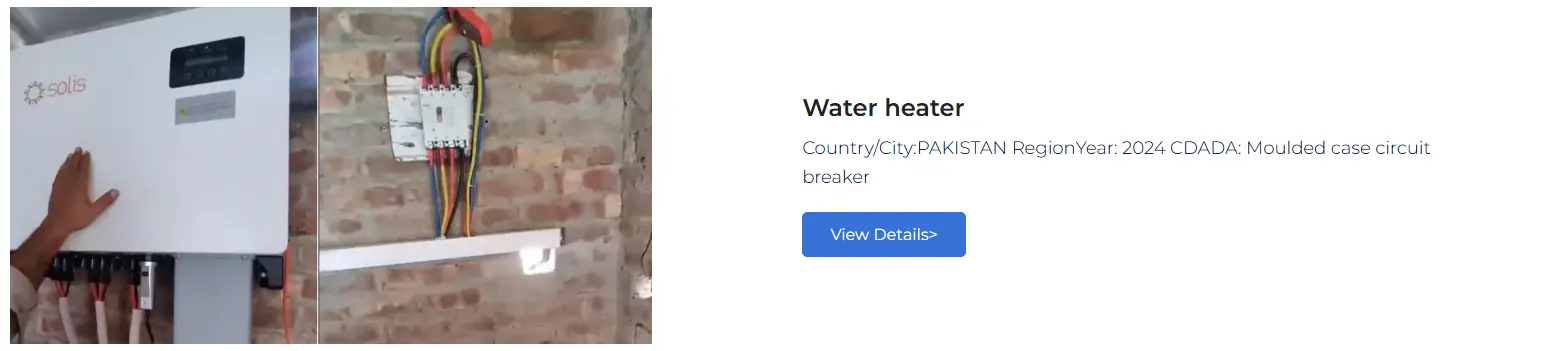

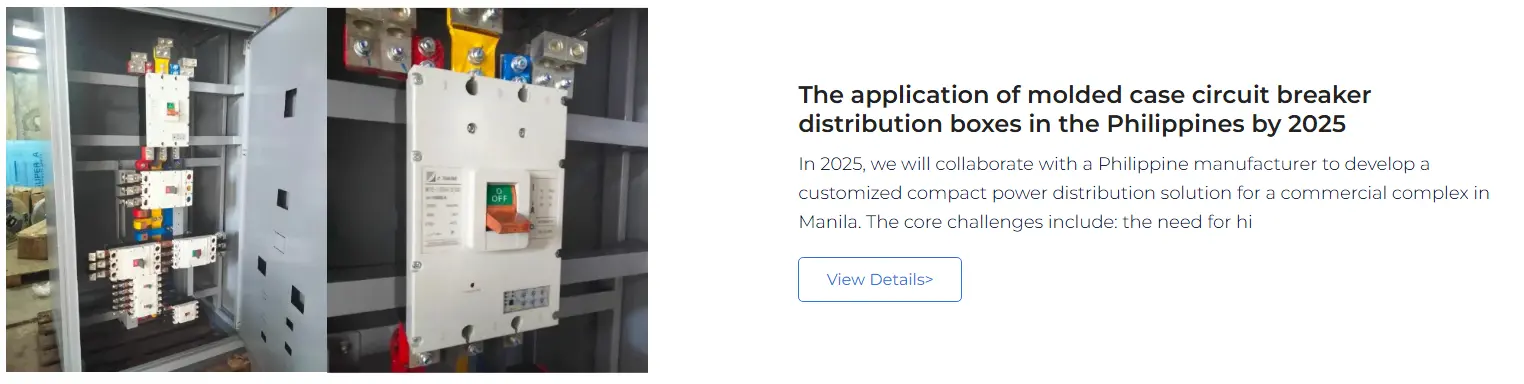

የደንበኞች ትብብር ጉዳዮች

CDADA DAM2 series MCCB በሃይል ማከፋፈያ ስርዓት ተካታቾች፣ የኢንዱስትሪ መሳሪያዎች አምራቾች፣ የመቀየሪያ መሳሪያዎች ፋብሪካዎች፣ የግንባታ ተቋራጮች እና የኦሪጂናል ዕቃ አምራቾች ምርቶች በአውሮፓ፣ ደቡብ ምስራቅ እስያ፣ መካከለኛው ምስራቅ፣ አፍሪካ እና ደቡብ አሜሪካ ጨምሮ ለአለም አቀፍ ደንበኞች ቀርቧል። ለረጅም ጊዜ አጋሮች የተረጋጋ የጅምላ አቅርቦት እና ብጁ መፍትሄዎችን እናቀርባለን።
