MCCB ከሊኬጅ ጥበቃ ጋር

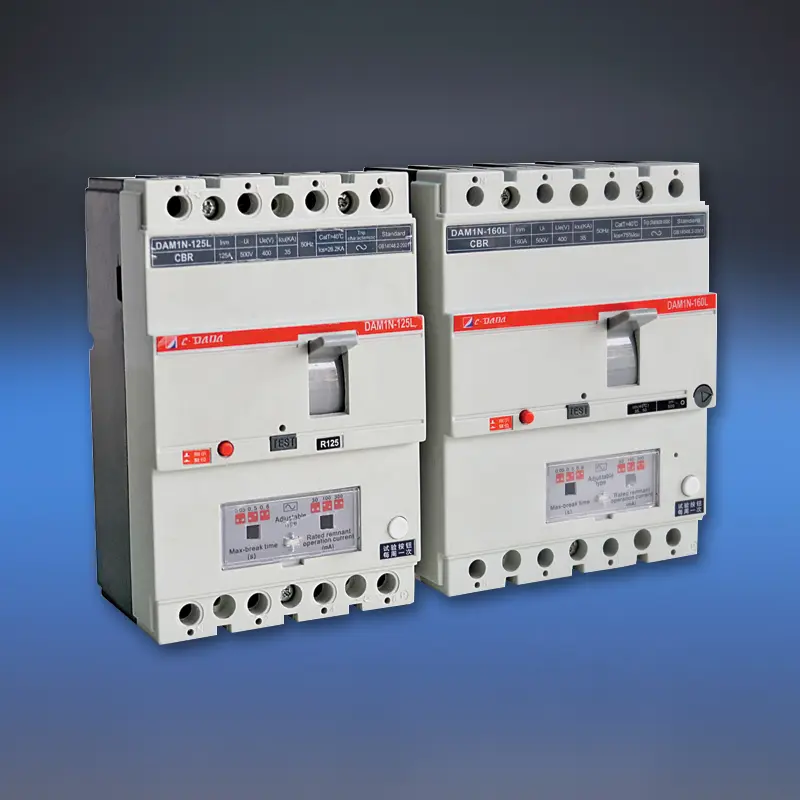

ከጭነት በላይ የኤሌክትሪክ ደህንነት እና የአጭር-ወረዳ ጥበቃን በCDADA DAM1L Series MCCB with Leakage Protection የተቀናጀ የሻገተ ኬዝ ሰርክ ሰሪ አብሮ በተሰራ ቀሪ ጅረት (RCD/ELCB) ተግባር። በፕሮፌሽናል አምራች ሻንጋይ ዳዳ ኤሌክትሪክ CO., LTD ወደ ዓለም አቀፍ ደረጃዎች የተነደፈ, ይህ ልቅነት MCCB 4P ከፍተኛ አፈጻጸም ያለው የኃይል ስርጭትን ከህይወት እና ከእሳት ቆጣቢ የመሬት ጥፋት መለየት ጋር ያጣምራል።

ከ10A እስከ 500A በ400V/415V የተገመተ፣የሚስተካከለው ቀሪ ኦፕሬቲንግ ጅረት (30mA–1000mA) እና አማራጭ የጊዜ መዘግየት ያቀርባል—ለግል ደህንነት (≤30mA) ወይም ለእሳት መከላከል (100mA–500mA+) የተዘጋጀ ጥበቃን ያስችላል። ባለብዙ-ደረጃ ሃይል ​​ያለው ኤሌክትሮኒክስ፣ አንድ ምዕራፍ ባይሳካም ወይም ቮልቴጅ ወደ 50 ቮ ቢወርድም እንደ ዋሻዎች፣ ከፍታ ፎቆች፣ የመጓጓዣ ማዕከሎች እና የኢንዱስትሪ እፅዋት ባሉ ወሳኝ መሠረተ ልማቶች ላይ የማይመሳሰል አስተማማኝነት ያረጋግጣል።

ቁልፍ ዝርዝሮች

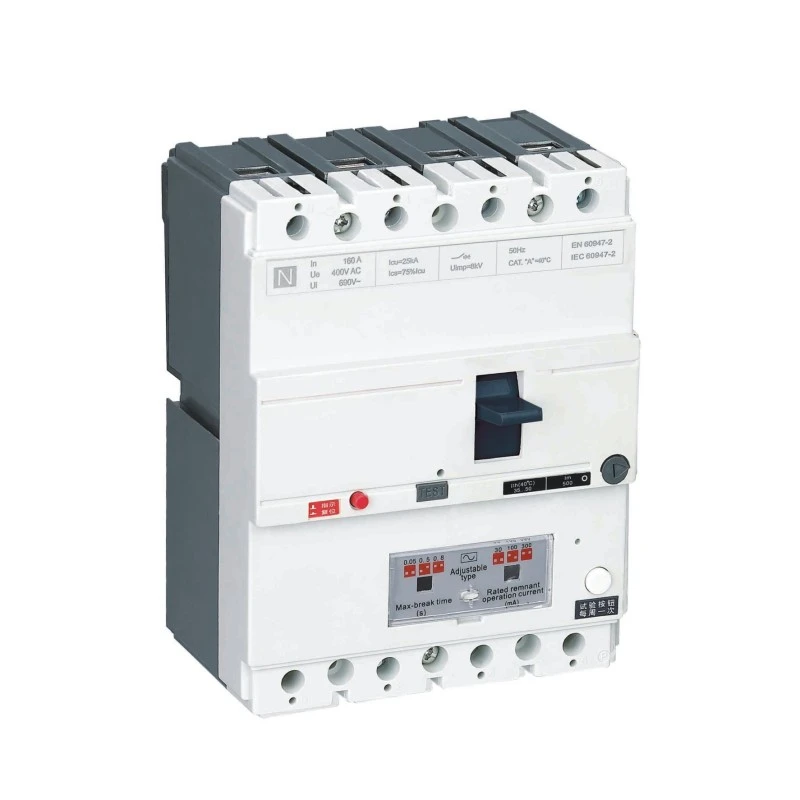

ሞዴል፡ DAM1L Series – Earth Leakage MCCB (CBR-type MCCB)

ምሰሶዎች: 4P (መደበኛ; 3 ፒ በጥያቄ ላይ ይገኛል)

ደረጃ የተሰጠው የአሁኑ (ውስጥ): 10A - 500A

ደረጃ የተሰጠው ቮልቴጅ፡ 400V/415V AC፣ 50Hz

የኢንሱሌሽን ቮልቴጅ (Ui)፡ 400V (≤160A)፣ 690V (>250A)

ቀሪ የአሁን ቅንብሮች (I△n)፡ 30mA፣ 100mA፣ 300mA፣ 500mA፣ 1000mA

ማስተካከል፡ የ I△n እና የጉዞ ጊዜ በቦታው ላይ ማስተካከል (ቅጽበት ወይም ዘግይቷል)

የአቅም ዓይነቶችን መጣስ;

B አይነት፡ መሰረታዊ (Inm <100A)

S አይነት: መደበኛ

ሸ አይነት፡ ከፍተኛ መሰባበር (>160A)

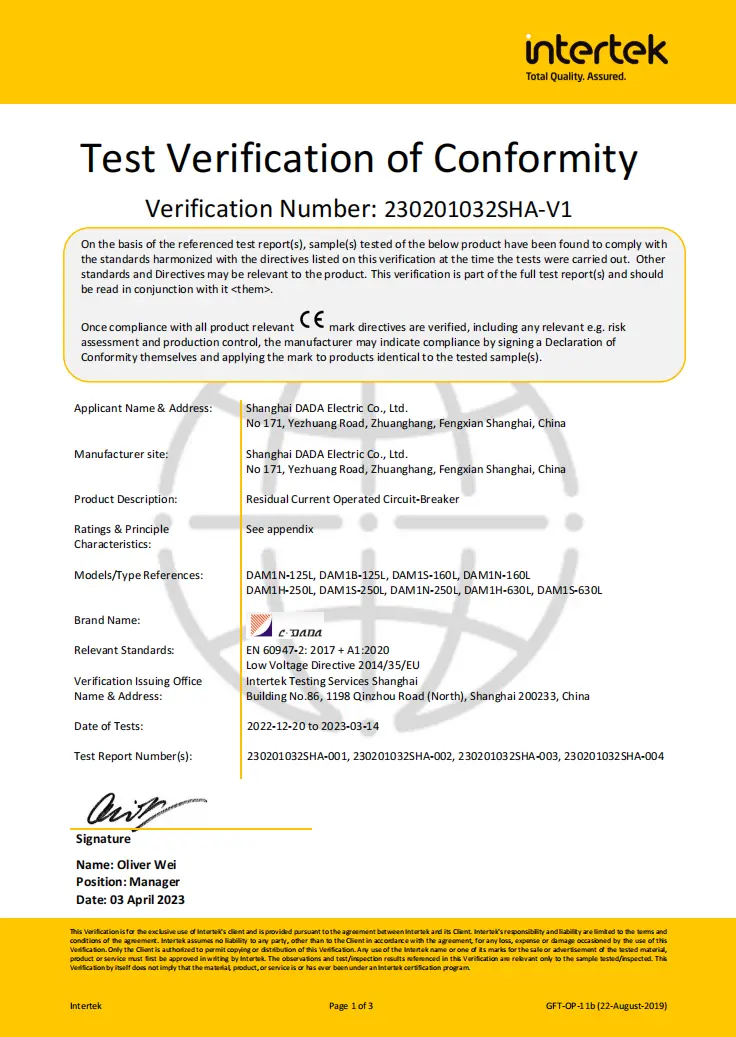

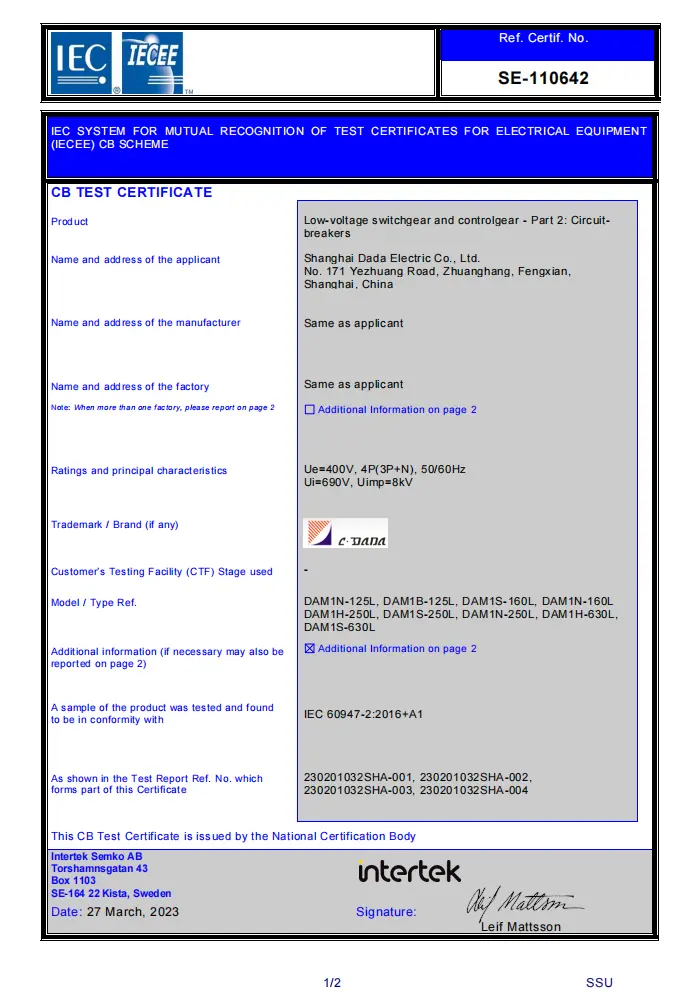

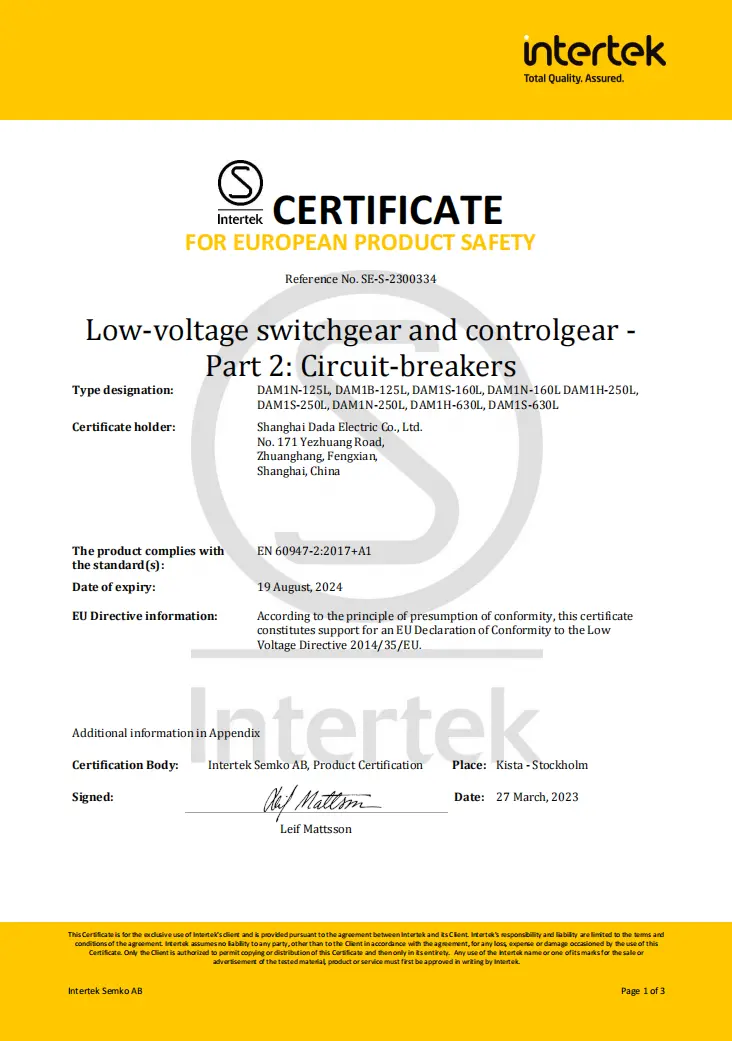

የእውቅና ማረጋገጫዎች፡ CE፣ CB፣ SEMKO

ቁልፍ ባህሪዎች

★ ባለብዙ-ደረጃ የተጎላበተ RCD ወረዳ → እስከ 50V ድረስ ይሰራል

★ የተለየ ዋና እና ቅስቀሳ እውቂያዎች

★ ለጉዞ-ተግፋ የሙከራ ቁልፍ

★ የሚስተካከለው መግነጢሳዊ መቼት (0.8–1.0× ውስጥ)

★ ጠንካራ EMI/RFI ፀረ-ጣልቃ ችሎታ

★ ሙሉ የመለዋወጫ ክልል፡ shunt trip፣ ረዳት/ማንቂያ እውቂያዎች፣ ሮታሪ እጀታ

የቴክኒካዊ መረጃ ሉህ

የመሬት-ሊኬጅ ሰርክ ሰሪዎች (ELCB)

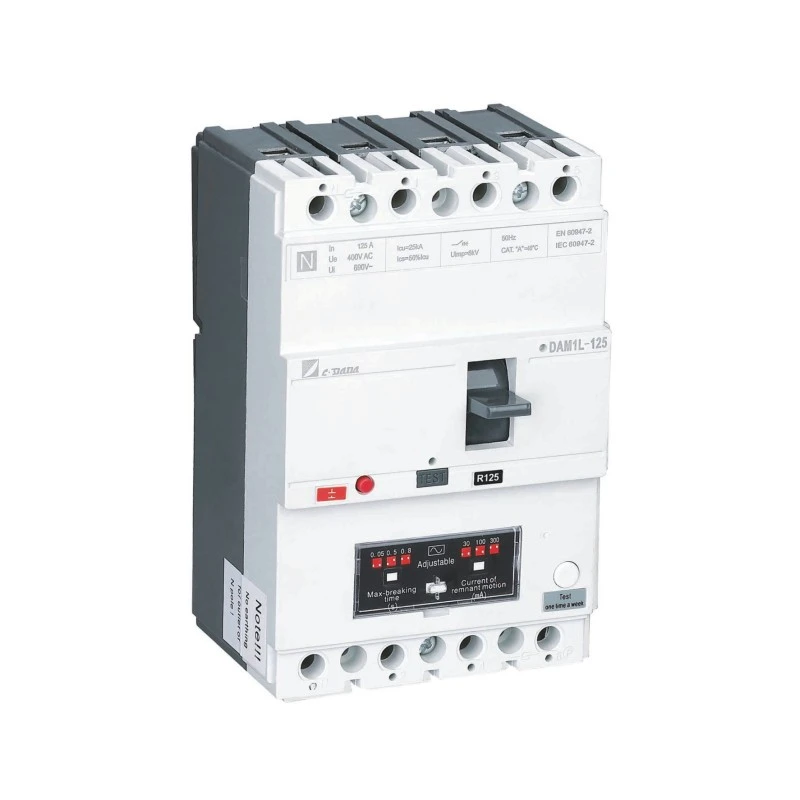

ሞዴል			DAM1-125L			DAM1-160L
የአቅም ኮድ መስበር			B	N	S	B	N	S
ደረጃ የተሰጠው የፍሬም መጠን ወቅታዊ - ኢንም (ኤ)			125 ኤ			160 ኤ
ደረጃ የተሰጠው የአሁኑ-ውስጥ(40፣50 ወይም 55℃) (ሀ)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12፣5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150) ሀ
ዩአይ (ቪ)			690 ቪ			690 ቪ
ዩ (ቪ)			400 ቪ			400/415 ቪ
የዋልታ ብዛት			4 ፒ			4 ፒ
ኢኩ (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(ከፍተኛ)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m) KA/cosф			9/0.5			19/0.5
ቀሪ የአሁኑ ገደብ (ኤምኤ)			100-300-500			100-300-500
የጊዜ መዘግየት(ሚሴ)			50-500-800			50-500-800
Uimp (V)			10000			8000
ኤሌክትሪክ ንብረት (ቪ)			2500			3000
የሎኔዜሽን ርቀት (ሚሜ)			≤30/0			≤30/0
ጽናት።	ጠቅላላ ዑደቶች		8000			8000
	የኤሌክትሪክ ሕይወት		1000			1000
	ሜካኒካል ሕይወት		7000			7000
ምድብ (EN 60947-2/IEC 60947-2)	ዋና ወረዳ		አ/0			አ/0
	ረዳት ወረዳ		AC-15			AC-15
በቮልቴጅ ልቀት።			√			√
Shunt መልቀቅ			√			√
ረዳት እውቂያ			√			√
ማንቂያ እውቂያ			√			√
ረዳት እውቂያ እና ማንቂያ እውቂያ			√			√
ኦፕሬሽን ሜካኒዝምን ይያዙ			√			√
የኤሌክትሪክ ኦፕሬሽን ሜካኒዝም			√			√
የተርሚናል ሽፋን			√			√
የደረጃ መለያየት			√			√
	ወ (ሚሜ)	3 ፒ	-			-
		4 ፒ	101			120
	ኤል (ሚሜ)	3 ፒ	-			-
		4 ፒ	155			120
	ሸ (ሚሜ)	3 ፒ	-			-
		4 ፒ	70			70
ክብደት	ቋሚ ስሪት 3P/4P		-			-
	ተሰኪ ስሪት 3P/4P		-			-
	ስሪት 3P/4P ይሳሉ		-			-

ለምንድነው CDADA MCCB ን ከሊኬጅ ጥበቃ ጋር ይምረጡ?

★ እውነተኛ የተቀናጀ ደህንነት

እንደ ተጨማሪ RCD ሞጁሎች፣ DAM1L አብሮገነብ፣ በፋብሪካ የተስተካከለ የፍሳሽ ጥበቃ—ፍፁም ቅንጅትን ማረጋገጥ እና የተኳሃኝነት ችግሮችን ያስወግዳል።

★ ባለብዙ-ደረጃ ኃይል ለ RCD ወረዳ

አንድ ደረጃ ከጠፋ ቀደምት RCDs አልተሳካም። የCDADA ዲዛይን የመከላከያ ኤሌክትሮኒክስን ለማብራት ሁሉንም ደረጃዎች ይጠቀማል፣ ስለዚህ በደረጃ መጥፋት ወይም በከባድ የቮልቴጅ እጥረት ጊዜ እንኳን መስራቱን ይቀጥላል።

★ ባለሁለት ጥበቃ ግቦች በአንድ መሳሪያ

◆ 30mA፡ ለግል ድንጋጤ ጥበቃ የIEC መስፈርቶችን ያሟላል።

◆ 100mA–1000mA፡የመከላከያ መራቆት እሳቶችን ከትናንሽ እና ቋሚ የመሬት ጥፋቶች ይከላከላል።

★ ለእውነተኛ-አለም ሁኔታዎች መስክ-የሚስተካከል

ደህንነትን በሚጠብቅበት ጊዜ በእርጥብ አካባቢዎች (ለምሳሌ የመኪና ማጠቢያ፣ እርሻዎች) ላይ የሚረብሽ ችግርን ለማስወገድ ጥሩ ስሜትን ማስተካከል እና የጊዜ መዘግየት።

★ የኢንዱስትሪ-ደረጃ አስተማማኝነት

ከፍተኛ የመስበር አቅም (H-type)፣ ጠንካራ ቅስት መለያየት እና IP20+ ተርሚናል ጥበቃ ለአስቸጋሪ የንግድ እና የኢንዱስትሪ ቅንጅቶች ተስማሚ ያደርገዋል።

★ ዓለም አቀፍ ተገዢነት፣ የአካባቢ እሴት

ለአውሮፓ (CE/CB) የተረጋገጠ፣ የኖርዲክ አገሮች (SEMKO)—ለኤክስፖርት ፕሮጀክቶች ተስማሚ—ከታመነ የቻይና አምራች በተመጣጣኝ ዋጋ።

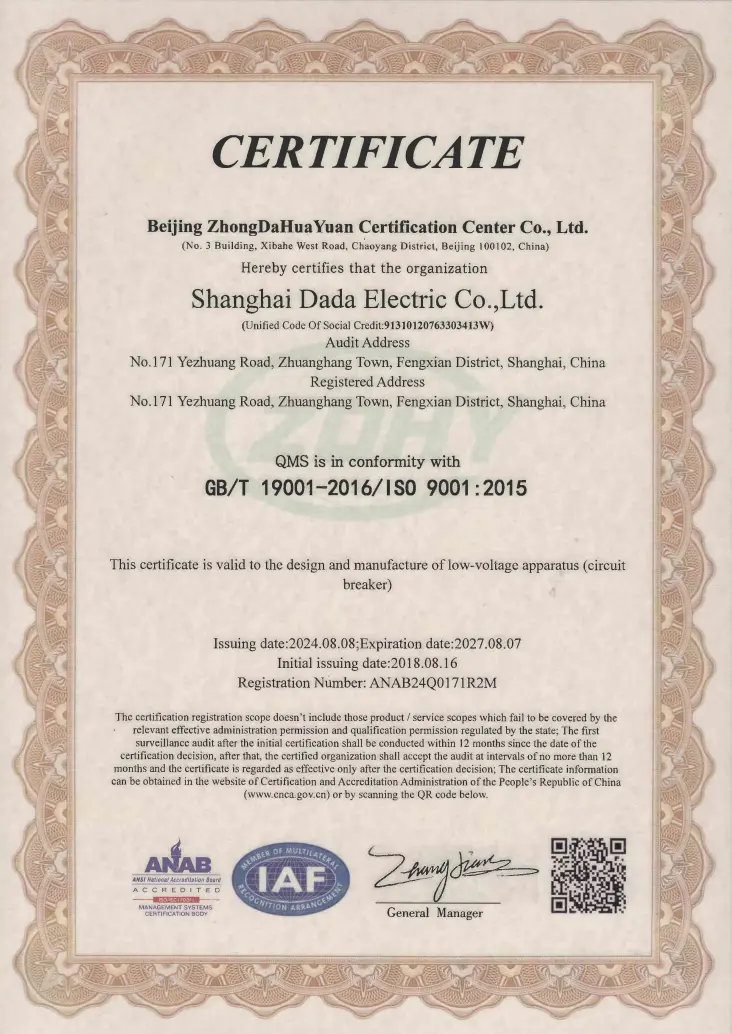

★ የማምረቻ ተቋማችን በ ISO9001፡2015 የጥራት አስተዳደር ስርዓት የተረጋገጠ ነው።

የተለመዱ መተግበሪያዎች

ከፍተኛ-መነሳት መኖሪያ፡ ዋና ገቢ ሰጭ ወይም የወለል ንጣፍ (300mA ለእሳት አደጋ ቅነሳ)

መሿለኪያ እና የምድር ውስጥ ባቡር፡ ያልተሳካ-አስተማማኝ የፍሳሽ ማወቂያን የሚፈልግ ወሳኝ መሠረተ ልማት

ሆስፒታሎች እና ትምህርት ቤቶች፡ 30mA ጥበቃ በእርጥብ ቦታዎች (ላቦራቶሪዎች፣ መጸዳጃ ቤቶች)

የኢንዱስትሪ ተክሎች፡- የሞተር መጋቢዎች ከመሬት ጥፋት ክትትል ጋር

የግንባታ ቦታዎች: ጊዜያዊ የኃይል ማከፋፈያ ከሠራተኞች ጥበቃ ጋር

የሚጠየቁ ጥያቄዎች

Q1፡ በመደበኛ MCCB እና በMCCB መካከል ያለው ልዩነት ምንድን ነው የፍሳሽ ጥበቃ?

A1: መደበኛ MCCB የሚከላከለው ከመጠን በላይ መጫን እና አጭር ዑደቶችን ብቻ ነው። DAM1L የተረፈውን የአሁኑን (የምድርን ፍሳሽ) ማወቅን ይጨምራል - አሁኑ ወደ መሬት በሚፈስበት ጊዜ መሰንጠቅ (ለምሳሌ በሰው ወይም በተበላሸ መከላከያ)፣ የኤሌክትሪክ ንዝረትን ወይም እሳትን ይከላከላል።

Q2፡ ለግል ጥበቃ 100A MCCB RCD መጠቀም እችላለሁ?

A2፡ ወደ 30mA ከተዋቀረ ብቻ። ደረጃ የተሰጠው የአሁኑ (100A) የመጫን አቅምን ይገልፃል; ቀሪው መቼት (I△n) የደህንነት ተግባርን ይገልጻል። ለድንጋጤ ጥበቃ፣ ኢን ውስጥ ምንም ይሁን ምን I△n ≤30mA መሆን አለበት።

Q3: ለምን የ RCD ወረዳ ባለብዙ-ደረጃ ኃይል ያስፈልገዋል?

መ3፡ በአንድ ምዕራፍ ብቻ ከተጎለበተ፣ ነጠላ-ደረጃ አለመሳካት የፍሳሽ ጥበቃን ያሰናክላል። የCDADA ባለብዙ-ደረጃ ንድፍ RCD በደረጃ መጥፋት ወይም ዝቅተኛ ቮልቴጅ (እስከ 50 ቮ ድረስ) ንቁ ሆኖ መቆየቱን ያረጋግጣል—ለደህንነት ቀጣይነት ወሳኝ።

Q4፡ የ4P መፍሰስ MCCB ለTT ወይም TN-S ስርዓቶች ተስማሚ ነው?

መ 4፡ አዎ— የተነደፈው ለቲቲ፣ ቲኤን-ኤስ እና የአይቲ ሲስተሞች ነው። የ4P ዲዛይኑ ሁሉንም ደረጃዎች ይሰብራል እና ገለልተኛ፣ ገለልተኛ በአስተማማኝ ሁኔታ ወደላይ ያልተመሰረተበት ለቲቲ ስርዓቶች አስፈላጊ ነው።

Q5፡ ለምንድነው CDADA ከሞዱል RCD + MCCB ጥንብሮች ይልቅ የሚመርጡት?

A5፡ CDADA DAM1L ያቀርባል፡-

● አነስ ያለ አሻራ (ከሁለት መሳሪያዎች ጋር የተዋሃደ)

● የተረጋገጠ ቅንጅት (የማይዛመድ ስጋት የለም)

● ዝቅተኛ ወጪ እና ሽቦ ውስብስብነት

● ከፍተኛ አስተማማኝነት (አንድ የታሸገ ክፍል)

● በቦታው ላይ ማስተካከል በቋሚ ስሜታዊነት RCDs አይቻልም
