እንዴት ነው 6kA AC Miniature Circuit Breaker የወረዳ ጥበቃን ያሻሽላል?

ማውጫ

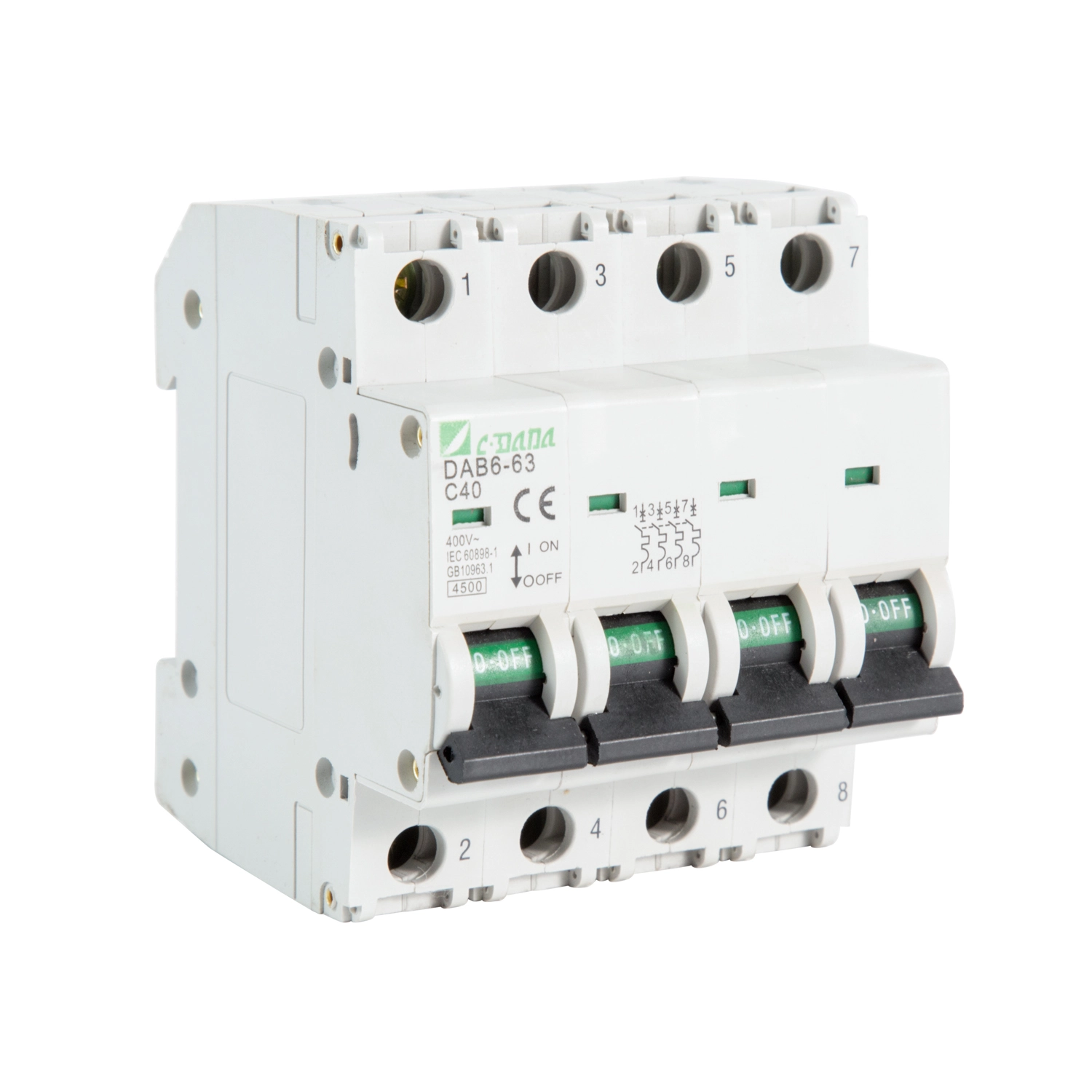

6 kA AC Miniature Circuit Breaker ምንድን ነው?

ትንንሽ ሰርክዩር ሰሪ በተለምዶ ኤምሲቢ ተብሎ የሚጠራው መደበኛ ያልሆነ ወቅታዊ ሁኔታዎች በሚከሰቱበት ጊዜ የኤሌትሪክ ዑደትን በራስ ሰር ለማቋረጥ የተነደፈ የመከላከያ መቀየሪያ መሳሪያ ነው። ከባህላዊ ፊውዝ በተለየ ኤም.ሲ.ቢ.

የሚለው ቃል6 kAበሚመለከታቸው የሙከራ ሁኔታዎች የአጥፊውን የአጭር-ዑደት መስበር አቅምን ይመለከታል። በቀላል አነጋገር፣ የተገለጹት መስፈርቶች ሲሟሉ፣ 6kA MCB የተነደፈው እስከ 6,000 amperes የሚደርስ የአጭር-ዑደት ፍሰትን በደህና ለማቋረጥ ነው።

IEC/EN 60898-1ን የሚያከብሩ ምርቶች እንደ ደረጃ የተሰጠው የአሁን፣ ደረጃ የተሰጠው ቮልቴጅ፣ ድግግሞሽ፣ የመሰባበር አቅም እና የፈጣን የመሰናከል ባህሪያት ያሉ መለኪያዎችን በተለምዶ ይገልጻሉ። የንግድ MCB ክልሎች በተለያዩ ወቅታዊ ደረጃዎች እና ምሰሶ ውቅሮች ላይ 6kA ደረጃዎችን ሊሰጡ ይችላሉ።

6 kA የመፍረስ አቅም ለምን አስፈላጊ ነው?

አጭር ወረዳዎች በአጭር ጊዜ ውስጥ እጅግ በጣም ከፍተኛ የሆነ ጅረት ማመንጨት ይችላሉ። የመከላከያ መሳሪያው በተከላው ቦታ ላይ ያለውን የጥፋት ፍሰት በአስተማማኝ ሁኔታ ማቋረጥ ካልቻለ፣ ውጤቶቹ ከፍተኛ የግንኙነት መጎዳት፣ ከመጠን በላይ ሙቀት፣ የመሳሪያ ብልሽት ወይም አደገኛ የኤሌክትሪክ ቅስትን ሊያካትት ይችላል።

ስለዚህ የመሰባበር አቅም መመረጥ የለበትም ምክንያቱም 6kA በተለምዶ የሚገኝ ዝርዝር መግለጫ ነው። በተከላው ቦታ ላይ ያለው የአጭር-ዑደት ጅረት መገምገም አለበት, እና የተመረጠው ሰባሪ ለዚያ ስርዓት በቂ የማቋረጥ ችሎታ ሊኖረው ይገባል.

የአምራች ዝርዝሮች እንደሚያሳዩት 6kA MCBs ለተለያዩ ወቅታዊ ደረጃዎች እና የቮልቴጅ አወቃቀሮች የተለመዱ 230V እና 400V AC ስርጭት ስርዓቶችን ጨምሮ።

የAC Miniature Circuit Breaker ወረዳን እንዴት ይጠብቃል?

የተለመደው ኤምሲቢ የሙቀት እና መግነጢሳዊ ጥበቃ ዘዴዎችን ያጣምራል። እነዚህ ሁለት ተግባራት የተለያዩ የኤሌክትሪክ ችግሮችን ይፈታሉ.

1. የሙቀት መከላከያ;ቀጣይነት ያለው ከመጠን በላይ መጫን ቢሜታልሊክ ንጥረ ነገርን ያሞቃል። የሙቀት መጠኑ ወደ ሥራው ገደብ ሲደርስ አሠራሩ ይለቀቅና ወረዳውን ይከፍታል.
2. መግነጢሳዊ ጥበቃ;ከፍተኛ የአጭር-ወረዳ ጅረት ፈጣን የጉዞ ዘዴን የሚያንቀሳቅስ ኃይለኛ መግነጢሳዊ ተጽእኖ ይፈጥራል, ወረዳውን በፍጥነት ያቋርጣል.
3. በእጅ መቀየር;በጥገና ወይም በተከላ ሥራ ወቅት ኤምሲቢ ለወረዳ ገለል በመደበኛነት በእጅ መቀየር ይችላል።

ይህ ጥምረት ኤም.ሲ.ቢ. የረጅም ጊዜ ጭነት እና ድንገተኛ የአጭር ዙር ጥፋቶችን ለመፍታት ለሚፈልጉ ወረዳዎች ተስማሚ ያደርገዋል። ዘመናዊ የኤምሲቢ ምርት ክልሎች የሙቀት እና መግነጢሳዊ ልቀቶችን ያጣምራሉ እና እንደታሰበው ጭነት የ B፣ C ወይም D ባህሪያትን ሊሰጡ ይችላሉ።

የትኞቹን ቴክኒካዊ መለኪያዎች ገዢዎች ማረጋገጥ አለባቸው?

ገዢዎች ብዙ ጊዜ ሌሎች መለኪያዎችን በማየት አሁን ባለው ደረጃ እና ዋጋ ላይ ያተኩራሉ። ለታማኝ የፕሮጀክት ዝርዝር መግለጫ, የሚከተሉት ባህሪያት አንድ ላይ መረጋገጥ አለባቸው.

ከተቋቋሙ አምራቾች የተገኙ የምርት ሰነዶች ብዙውን ጊዜ የመሰባበር አቅምን እንደ ገለልተኛ መግለጫ ከመውሰድ ይልቅ እነዚህን መለኪያዎች አንድ ላይ ያቀርባሉ።

B፣ C እና D የጉዞ ኩርባዎች በምርጫው ላይ ምን ተጽዕኖ ያሳድራሉ?

የጉዞ ጥምዝ ኤምሲቢን ሲገልጹ በጣም አስፈላጊ ከሆኑ ውሳኔዎች ውስጥ አንዱ ነው። ደብዳቤው መግነጢሳዊ ቅጽበታዊ ልቀትን ከሰባሪው ደረጃ ከተሰጠው የአሁኑ አንፃር የሚሠራበትን ግምታዊ ክልል ይገልጻል።

እነዚህ ክልሎች በተለምዶ ከ IEC 60898-1 MCB ባህሪያት ጋር የተቆራኙ ናቸው።

ለምሳሌ፣ አንድ ሞተር ጊዜያዊ የጅምር ጅረት ከመደበኛው የስራ አሁኑ ብዙ እጥፍ ከፍ ያለ ከሆነ፣ በሚነሳበት ጊዜ በጣም ሚስጥራዊነት ያለው ኩርባ ሳያስፈልግ ሊሰበር ይችላል። የ C-curve ወይም D-curve መሳሪያ በመሳሪያው እና በተሟላው የወረዳ ንድፍ ላይ በመመስረት የበለጠ ተገቢ ሊሆን ይችላል.

6 kA AC Miniature Circuit Breakers በብዛት ጥቅም ላይ የሚውለው የት ነው?

ትክክለኛው የስህተት ደረጃ፣ የቮልቴጅ፣ የአሁን እና የመጫኛ መስፈርቶች በመሳሪያው መስፈርት ውስጥ ሲወድቁ 6kA AC miniature circuit breaker ለብዙ ዝቅተኛ-ቮልቴጅ አፕሊኬሽኖች ተስማሚ ሊሆን ይችላል።

• የመኖሪያ ቤት ስርጭት;የመብራት ወረዳዎች, የሶኬት ወረዳዎች, የቤት እቃዎች እና የቅርንጫፍ ወረዳዎች.
• የንግድ ሕንፃዎች;የቢሮ ማከፋፈያ ቦርዶች, የብርሃን ስርዓቶች, የችርቻሮ መገልገያዎች እና አነስተኛ መሳሪያዎች ወረዳዎች.
• የኢንዱስትሪ መቆጣጠሪያ ፓነሎች;ረዳት ወረዳዎች, የመቆጣጠሪያ መሳሪያዎች, ትናንሽ ሞተሮች እና ሌሎች ተስማሚ ዝቅተኛ-ቮልቴጅ ጭነቶች.
• የግንባታ አገልግሎቶች;ከHVAC ጋር የተያያዙ ረዳት ዑደቶች፣ ፓምፖች፣ መብራት እና አጠቃላይ የኃይል ማከፋፈያ ዝርዝሮች ተገቢ ሲሆኑ።
• የኤሌክትሪክ ማከፋፈያ ካቢኔቶች;የቅርንጫፍ-የወረዳ ጥበቃ እና ሞዱል ስርጭት ስርዓቶች.

ትክክለኛው አፕሊኬሽኑ ሁል ጊዜ በአምራቹ የምርት ሰነድ እና በተከላው መስፈርቶች መረጋገጥ አለበት። የ 6kA ደረጃ ለእያንዳንዱ የኤሌክትሪክ አካባቢ ተስማሚ ነው ተብሎ ሊታሰብ አይገባም።

ትክክለኛው ኤም.ሲ.ቢ ምን አይነት ችግሮችን ሊከላከል ይችላል?

ከግዙፉ የግዢ ስጋቶች ውስጥ አንዱ ሰባሪ የሚሰራው ብቻ አይደለም ነገር ግን በተመረጠበት ሁኔታ ውስጥ ያለማቋረጥ ይሰራል ወይ የሚለው ነው።

1. የማያቋርጥ ከመጠን በላይ መጫን

ከመጠን በላይ የጅረት ፍሰትን ለረጅም ጊዜ የሚይዝ ወረዳ የኦርኬስትራ ማሞቂያ እና ያለጊዜው የመሳሪያ መበላሸትን ያስከትላል። የሙቀት ልቀቱ ለዘለቄታው ከመጠን በላይ የመጫን ሁኔታዎችን ለመመለስ የተነደፈ ነው።

2. የአጭር-ዙር ጉዳት

ተስማሚ የመሰባበር አቅም ኤምሲቢ ከመሣሪያው የተጠቀሰውን የመቆራረጥ አቅም ሳይበልጥ ከመጠን ያለፈ የጥፋት ፍሰት እንዲያቋርጥ ያስችለዋል።

3. የችግር ጉዞ

ተገቢ ያልሆነ የጉዞ ከርቭ መሳሪያ ሲጀምር አላስፈላጊ መቆራረጦችን ሊያስከትል ይችላል። የ B፣ C ወይም D ባህሪያትን ከጭነቱ ጋር ማዛመድ ይህንን ችግር ለመፍታት ይረዳል።

4. አስቸጋሪ ጥገና

ሞዱል ኤም.ሲ.ቢ. ኤሌክትሪክ ሰሪዎች ሙሉውን የስርጭት ስርዓት ሳይዘጉ በተናጠል ወረዳዎች ላይ እንዲለዩ እና እንዲሰሩ የሚያግዝ ምቹ የእጅ ማግለል ያቀርባል።

5. የግዢ እርግጠኛ አለመሆን

በB2B ፕሮጀክቶች ውስጥ፣ ያልተሟሉ ቴክኒካዊ ዝርዝሮች ወደ የተሳሳቱ ምርቶች፣ የዘገየ ማፅደቆች ወይም ምትክ ወጪዎችን ሊያስከትሉ ይችላሉ። ግልጽ የሆነ የምርት መረጃ ሉህ እና የተገለጹ ቴክኒካዊ መለኪያዎች እነዚህን አደጋዎች ይቀንሳሉ.

ገዢዎች ተስማሚ 6kA MCB እንዴት መምረጥ ይችላሉ?

ተግባራዊ ምርጫ ሂደት በበርካታ ደረጃዎች ሊከፈል ይችላል. ይህ መሐንዲሶች እና የግዢ ቡድኖች አንድን ምርት ከካታሎግ ርዕስ ብቻ እንዳይመርጡ ያግዛል።

1. የስርዓቱን ቮልቴጅ ይወስኑ.
   ስመ AC ቮልቴጅ እና አፕሊኬሽኑ ነጠላ-ደረጃ ወይም ሶስት-ደረጃ መሆኑን ያረጋግጡ።
2. የአሁኑን ንድፍ አስላ ወይም ያረጋግጡ።
   ደረጃ የተሰጠው የኤም.ሲ.ቢ.ቢ ከተጠበቀው የወረዳ ጭነት እና ከተፈቀደው የመቆጣጠሪያው ጅረት ጋር የተቀናጀ መሆን አለበት።
3. የወደፊቱን የአጭር-ዑደት ፍሰት ይወስኑ።
   በመትከያው ነጥብ ላይ ያለውን የስህተት ፍሰት ያረጋግጡ እና የተመረጠው 6kA የመስበር አቅም በቂ መሆኑን ያረጋግጡ።
4. የጭነት መጨናነቅን ይገምግሙ.
   ወረዳው ሞተሮችን፣ ትራንስፎርመሮችን፣ አቅም ያላቸውን መሳሪያዎች፣ የመቀያየር ሃይል አቅርቦቶችን ወይም ሌሎች ጉልህ የሆነ የጅምር ጅረት የሚያመነጩ ጭነቶችን እንደያዘ ይለዩ።
5. ተገቢውን የጉዞ ጥምዝ ይምረጡ።
   በጣም የተለመደውን አማራጭ ከመምረጥ ይልቅ በእውነተኛው ጭነት እና ጥበቃ መስፈርቶች ላይ በመመስረት B፣ C ወይም D ን ይምረጡ።
6. ምሰሶውን አወቃቀሩን ይምረጡ.
   ፕሮጀክቱ 1P፣ 1P+N፣ 2P፣ 3P፣ 3P+N ወይም ሌላ በምርት ተከታታዮች የሚደገፍ ውቅረት የሚፈልግ መሆኑን ያረጋግጡ።
7. ደረጃዎችን እና ሰነዶችን ያረጋግጡ.
   የሚመለከተውን የውሂብ ሉህ፣ የፈተና መረጃ፣ የምስክር ወረቀቶች፣ የመጠን ስዕሎች እና የመጫኛ መመሪያዎችን ጠይቅ።
8. የፓነል ተኳሃኝነትን ያረጋግጡ።
   የ DIN-ባቡር ልኬቶችን፣ ተርሚናል ዝግጅትን፣ የመተላለፊያ ክልልን፣ መለዋወጫዎችን እና የሚገኝ የመጫኛ ቦታን ያረጋግጡ።

የተለመዱ ምርጫ ስህተቶች

መሰረታዊ መመዘኛዎች በትክክል ሲታዩ እንኳን, ብዙ ስህተቶች ከተጫነ በኋላ ችግር ሊፈጥሩ ይችላሉ.

በተገመተው የአሁኑ፣ የመምራት አቅም፣ የጉዞ ባህሪ እና የስህተት ደረጃ መካከል ያለው ትክክለኛ ቅንጅት ለታማኝ MCB ምርጫ ማዕከላዊ ነው።

ልምድ ካለው MCB አምራች ጋር ለምን እንሰራለን?

ለትላልቅ ግዥዎች፣ የኦሪጂናል ዕቃ አምራች ፕሮጄክቶች፣ የስርጭት ሽርክናዎች እና የኤሌክትሪክ ፓነሎች ማምረት የምርት ጥራት አንድ ግምት ብቻ ነው። ገዢዎችም ወጥነት ያለው ዝርዝር መግለጫዎች፣ የተረጋጋ ምርት፣ ምላሽ ሰጪ የቴክኒክ ግንኙነት እና የፕሮጀክት ማፅደቅን የሚደግፉ ሰነዶች ያስፈልጋቸዋል።

የሻንጋይ ዳዳ ኤሌክትሪክ ኩባንያ, Ltd.አነስተኛ የወረዳ የሚላተም መፍትሄዎችን እና ተዛማጅ ዝቅተኛ-ቮልቴጅ የኤሌክትሪክ ጥበቃ ምርቶችን ለሚፈልጉ ደንበኞች እንደ የማምረቻ አጋር ሊቆጠር ይችላል. ለ B2B ገዢዎች፣ በጣም ጠቃሚው የአቅራቢዎች ግምገማ ከገበያ የይገባኛል ጥያቄዎች ይልቅ በሚለካ ቴክኒካዊ መረጃ ላይ ማተኮር አለበት።

• የምርት ዝርዝሮችን እና ቴክኒካዊ መለኪያዎችን ያጽዱ
• የተገለጸ ደረጃ የተሰጣቸው የአሁኑ እና የቮልቴጅ ክልሎች
• ሰበር አቅም አማራጮች አሉ።
• ለተለያዩ ጭነት ሁኔታዎች የጉዞ-ጥምዝ መረጃ
• የምርት ስዕሎች እና የመጫኛ መረጃ
• የሚመለከተው የምስክር ወረቀት እና ተገዢነት ሰነዶች
• የተረጋጋ የማምረት እና የጥራት ቁጥጥር ሂደቶች
• ለፕሮጀክት-ተኮር መስፈርቶች ቴክኒካዊ ግንኙነት
• አስፈላጊ ከሆነ የኦሪጂናል ዕቃ አምራች/ኦዲኤም ድጋፍ

ለአስመጪዎች እና ለኤሌክትሪክ አከፋፋዮች እነዚህ ነገሮች በተለይ ምርቶች ወደ ተለያዩ የስርጭት ስርዓቶች መቀላቀል ወይም በበርካታ ገበያዎች ውስጥ ሲሸጡ በጣም አስፈላጊ ሊሆኑ ይችላሉ.
