ለተቀረጸ ኬዝ ሰርክ ሰሪዎች ተግባራዊ መመሪያ

MCCB ምንድን ነው?

ኤም.ሲ.ሲ.ቢ -የሚቀረጽ መያዣ የወረዳ የሚላተም- ዝቅተኛ-ቮልቴጅ መከላከያ መሳሪያ ከመጠን በላይ መጫን ወይም የአጭር ጊዜ ሁኔታዎችን ሲያውቅ ወረዳውን በራስ-ሰር የሚያቋርጥ ነው። እንደ ፊውዝ ሳይሆን፣ ከጉዞ በኋላ እንደገና ሊጀመር እና እንደገና ጥቅም ላይ ሊውል ይችላል። በተቀረጸው መያዣ ውስጥ፣ የሙቀት-መግነጢሳዊ ጉዞ ዘዴ ሁለት ስራዎችን ይሰራል፡ አንድ የሙቀት ኤለመንት ለዘለቄታው ጫና ምላሽ ይሰጣል፣ መግነጢሳዊ ኤለመንት ደግሞ ለአጭር ዙር ጥፋቶች ወዲያውኑ ምላሽ ይሰጣል። ውጤቱም ከእውነተኛ የኤሌክትሪክ ጭነቶች ባህሪ ጋር የሚዛመድ ጥበቃ ነው።

MCCB መቼ እንደሚመረጥ፡ ዋና ገቢ መጋቢዎች፣ ባለሶስት-ደረጃ ማከፋፈያ ፓነሎች፣ ትላልቅ የሞተር ዑደቶች፣ ወይም የሚጠበቀው የአጭር-ወረዳ ጅረት ኤም ሲቢ ሊያቋርጠው ከሚችለው በላይ የሆነበት ነጥብ።

ኤምሲቢ በቂ በሚሆንበት ጊዜ፡ መጠነኛ ሸክሞች እና ዝቅተኛ የስህተት ደረጃዎች ያሉት የመጨረሻ ንዑስ ወረዳዎች - የመኖሪያ ሰሌዳዎች፣ የመብራት እና የሶኬት ወረዳዎች።

ትክክለኛውን MCCB እንዴት እንደሚመረጥ

ደረጃ የተሰጠው የአሁኑ (ውስጥ)

1. - ከተከታታይ ጭነት ጋር ያዛምዱ እና የሞተር ሞገድ ለመጀመር ዋና ክፍልን ይፍቀዱ።

የመስበር አቅም (Icu / Ics)

2. - በተከላው ቦታ ላይ ከሚጠበቀው የአጭር-ዑደት ፍሰት በላይ መሆን አለበት. የስህተት ደረጃው ከፍ ባለ መጠን የሚፈልጉት Icu ከፍ ያለ ይሆናል።

ምሰሶዎች

3. - 3P ለሶስት-ደረጃ ስርዓቶች, 4P ገለልተኛው ደግሞ መቋረጥ ያስፈልገዋል.

የቮልቴጅ ደረጃዎች

4. - የስርዓተ ክወናው ቮልቴጅ (Ue), የኢንሱሌሽን ቮልቴጅ (Ui) እና የግፊት መቋቋም (Uimp) ከስርዓቱ ጋር ያረጋግጡ.

ደረጃዎች እና የምስክር ወረቀት

5. — IEC/EN 60947-2 ማክበር እና የ CE ምልክት ማድረግ ለአለም አቀፍ ፕሮጀክቶች መነሻ ናቸው።

መተግበሪያ

6. - የሞተር መከላከያ, የኃይል ማከፋፈያ እና የኢንዱስትሪ ተከላዎች የተለያዩ የፍሬም ደረጃዎች እና የጉዞ ባህሪያት ሊፈልጉ ይችላሉ.

በደንብ የተገለጸ 250A MCCB ምን ይመስላል፡-

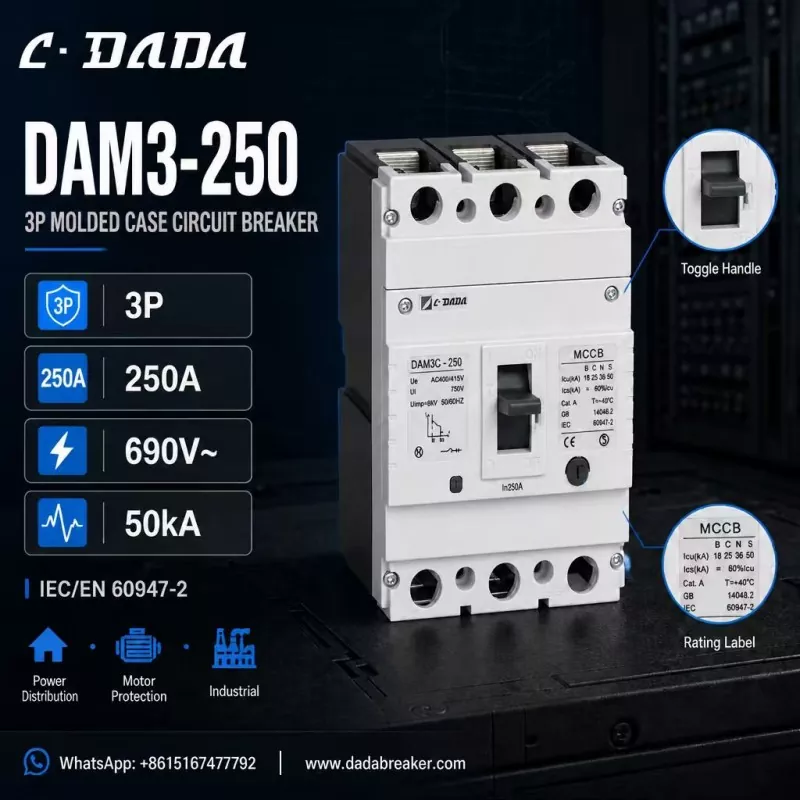

ይህንን ኮንክሪት ለመስራት DAM3-250ን ከሲዳዳ ኤሌትሪክ — ባለ 250A ባለ ሶስት ምሰሶ MCCB ይመልከቱ በዚህ የመሳሪያ ክፍል ውስጥ ምን መፈለግ እንዳለበት ያሳያል፡

3 ፒ ውቅር

● ባለ 250A ደረጃ የተሰጠው የአሁኑ (ኢን) ፣ ለሶስት-ደረጃ ማከፋፈያ ሰሌዳዎች ተስማሚ

የቮልቴጅ ደረጃዎች

● 690V~; Ue AC400/415V፣ Ui 750V፣ Uimp 8kV

የማፍረስ አቅም እስከ 50kA

● — Icu 18/25/36/50 kA በመላው B/C/N/S ልዩነቶች፣ስለዚህ ጫኚዎች በተለያዩ የኔትወርኩ ነጥቦች ላይ ያሉ የስህተት ደረጃዎችን ማዛመድ ይችላሉ።

IEC/EN 60947-2 እና GB 14048.2 ተገዢነት

● CE ምልክት የተደረገበት፣ ለሚታይ የአሠራር ሁኔታ ግልጽ በሆነ የማብራት/አጥፋ መቀየሪያ እጀታ

● ለኃይል ማከፋፈያ, ለሞተር መከላከያ እና ለኢንዱስትሪ አፕሊኬሽኖች የተሰራ

ከዚህ ዝርዝር መግለጫ በስተጀርባ ያለው አመክንዮ፡ ባለ 250A፣ ባለ 3-ፖል ፍሬም ከ50kA ክፍል መስበር አቅም ያለው አብዛኛውን የፓነል ገንቢ እና ተቋራጭ ፍላጎቶችን ይሸፍናል - ከዋና ማከፋፈያ ሰሌዳዎች እስከ የሞተር መጋቢ ወረዳዎች - በርካታ የ Icu ልዩነቶች ከትክክለኛው የስህተት ደረጃዎች አንጻር ትክክለኛውን መጠን እንዲከፍሉ ያስችሉዎታል።

ምርጫ ምክር

● እስከ ~ 125A ዝቅተኛ ጥፋት ላላቸው የመጨረሻ ወረዳዎች ኤምሲቢ ኢኮኖሚያዊ ምርጫ ነው።

● ለዋና ማከፋፈያ፣ ለሞተር ጥበቃ እና ለኢንዱስትሪ መቀየሪያ፣ የመትከያውን የአጭር-ዑደት ጅረት የሚበልጥ የመስበር አቅም ያለው MCCB ይምረጡ።

● በሚጠራጠሩበት ጊዜ አቅምን ለመስበር አንድ ክፍል ከፍ ያድርጉ፡ የዋጋ ልዩነቱ ትንሽ ሲሆን የጥበቃ ህዳግ በትንሽ ጥፋት እና በዋና መቋረጥ መካከል ያለው ልዩነት ሊሆን ይችላል።

በተደጋጋሚ የሚጠየቁ ጥያቄዎች

ጥ፡ MCCB ምንድን ነው?

አ፡ አየሚቀረጽ መያዣ የወረዳ የሚላተምዝቅተኛ-ቮልቴጅ መልሶ የሚቋቋም መሳሪያ ሲሆን ከመጠን በላይ መጫን ወይም አጭር-የወረዳ ዑደትን የሚያቋርጥ፣ ከትንሽ የወረዳ የሚላተም ይልቅ ለከፍተኛ ሞገድ እና ለስህተት ደረጃዎች የተነደፈ።

ጥ፡ Icu በMCCB ላይ ምን ማለት ነው?

መ: Icu የመጨረሻው የአጭር-ዑደት መስበር አቅም ነው - ከፍተኛው የስህተት ፍሰት ሰባሪው ሊያቋርጠው ይችላል። Ics የአገልግሎት መስበር አቅም ነው፣ ደረጃው ደጋግሞ ማቋረጥ እና በስራ ላይ ሊቆይ ይችላል።

ጥ፡ ለMCCBዬ የመሰባበር አቅም እንዴት እመርጣለሁ?

መ: በመጫኛ ቦታ ላይ ከሚጠበቀው የአጭር-ዑደት ፍሰት የበለጠ የ Icu ደረጃን ይምረጡ። ከፍተኛ የትራንስፎርመር አቅም ወይም ረጅም የኢንዱስትሪ መጋቢዎች ያሉት የማከፋፈያ ሰሌዳዎች ከ36-50kA ክፍል መሣሪያዎች ያስፈልጋቸዋል።

ጥ፡ DAM3-250 MCCB ምንድን ነው?

መ: DAM3-250 ለኃይል ማከፋፈያ, ለሞተር መከላከያ እና ለኢንዱስትሪ አፕሊኬሽኖች እስከ 690V የሚደርስ የመሰባበር አቅም ያለው ከሲዲኤዲ ኤሌትሪክ የ 250A ባለ ሶስት ምሰሶ ቅርጽ ያለው ኬዝ ሰርኩሪየር ነው.
